Перемычка ПГС 95-560 У2,5 | zeta11122 ЗЭТАРУС (Завод электротехнической арматуры)

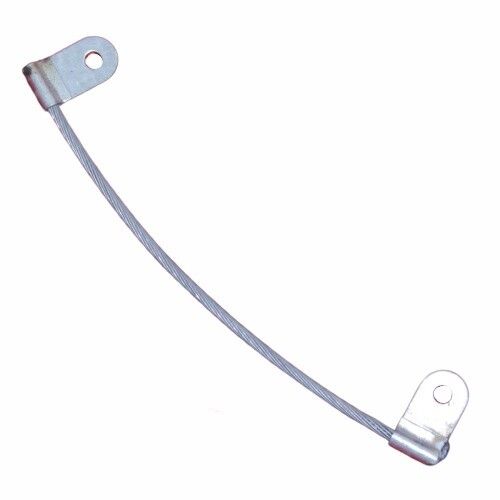

Перемычка ПГС 95-560 У2,5 от ЗЭТАРУС - это гибкий шлейф заземления с медным плетёным проводником сечением 95 мм2, предназначенный для надёжного соединения оборудования с контуром заземления. Артикул zeta11122 обеспечивает устойчивую передачу тока замыкания даже в условиях вибрации и частых движений.

Назначение и область применения

Перемычка ПГС 95-560 У2,5 используется для создания гибкого заземляющего соединения между оборудованием и основным контуром заземления. Применяется там, где требуется постоянная мобильность или наличие вибраций: на станках, конвейерах, щитах управления, металлических корпусах, опорах и других конструкциях. Подходит для заземления как стационарного, так и переносного оборудования.

Технические характеристики

• Сечение проводника: 95 мм2 - обеспечивает высокую проводимость и способность выдерживать большие токи замыкания;
• Материал проводника: медь лужёная - улучшенная коррозионная стойкость по сравнению с обычной медью, особенно важна во влажных или агрессивных средах;
• Тип провода: плетёный (плетёнка), класс 5 - максимальная гибкость, устойчивость к многократному изгибу и механическим нагрузкам;
• Форма жил: круглая - равномерное распределение тока, совместимость с большинством типов наконечников;
• Имеет кабельные наконечники и соединительные колодки - готова к установке без дополнительной подготовки;
• Затягивающееся соединение - позволяет плотно фиксировать наконечники на болтах без проскальзывания;
• Просверлено присоединение для наконечников - гарантирует надёжный контакт с крепёжными элементами;
• Габариты: 95×95×95 мм - компактная форма, удобна для монтажа в ограниченном пространстве;
• Климатическое исполнение: У2.5 - работает при температуре от −40C до +40C, в помещениях с умеренной влажностью и без агрессивных паров;
• Тип изделия: перемычка - не является кабелем, предназначен исключительно для заземления.

Совместимость и монтаж

Перемычка ПГС 95-560 У2,5 уже оснащена наконечниками и колодками - достаточно выбрать подходящий болт или винт (обычно М8–M12) и затянуть её к заземляемому объекту. Соединение выполняется через просверленные отверстия, которые соответствуют стандартным размерам кабельных наконечников. Для крепления к металлическим поверхностям рекомендованы флажки Ф, указанные в описании производителя. Убедитесь, что поверхность контакта очищена от краски, ржавчины и оксидов - это критично для низкого переходного сопротивления.

Безопасность и стандарты

Изделие соответствует требованиям ПУЭ и ГОСТ Р 50571.5.54 для систем заземления. Лужёная медь снижает риск окисления, продлевая срок службы соединения. Класс 5 по ГОСТ 22483 обеспечивает необходимую гибкость для безопасной работы в условиях вибрации. Не применяйте в условиях постоянного погружения в воду или воздействия открытого огня.

Преимущества

• Готовая к монтажу конструкция - не требует самостоятельной обжимки наконечников;
• Лужёная медь - меньше окисляется, чем обычная медь, сохраняет низкое сопротивление контакта долгое время;
• Плетёная конструкция - выдерживает деформацию, не ломается при изгибах, идеальна для подвижных узлов;
• Затягивающиеся соединения - предотвращают самопроизвольное ослабление креплений;
• Стандартные габариты - легко интегрируется в существующие системы заземления.

Ограничения применения

• Не предназначена для использования вне помещений без защиты от прямого попадания воды - IP-класс не указан, значит, нет герметизации;
• Не следует применять в средах с хлором, серной кислотой или другими сильными коррозионными агентами - лужёная медь имеет ограниченную устойчивость;
• Не подходит для передачи рабочего тока - только для заземления и защиты от аварийных токов;
• Максимальная температура эксплуатации - +40C; при более высоких значениях возможен перегрев и потеря прочности изоляции (если есть) или наконечников.

Примеры использования

• Подключение заземления к корпусу ЧПУ станка на заводе;
• Связь между рамой конвейера и главным заземляющим проводом;
• Заземление металлической опоры светильника в цеху;
• Обеспечение безопасности электрооборудования в пищевой промышленности, где важно сочетание гибкости и чистоты контактов.

Практические советы

• Проверьте диаметр отверстия в заземляемой детали - он должен соответствовать размеру наконечника на Перемычке ПГС 95-560 У2,5 (обычно 8–10 мм);
• При первичной установке затяните крепёж моментом 10–15 Нм - этого достаточно для надёжного контакта без повреждения наконечника;
• Регулярно проверяйте состояние контактов: если видны следы окисления или потемнения - зачистите поверхность и повторно затяните;
• Если нужна повышенная защита от внешней среды - используйте термоусадочные трубки или кожухи на участках выхода наконечников;
• Артикул zeta11122 от ЗЭТАРУС - один из немногих вариантов с готовыми колодками и плетёным проводом 95 мм2 в этом ценовом сегменте - экономит время монтажа.
