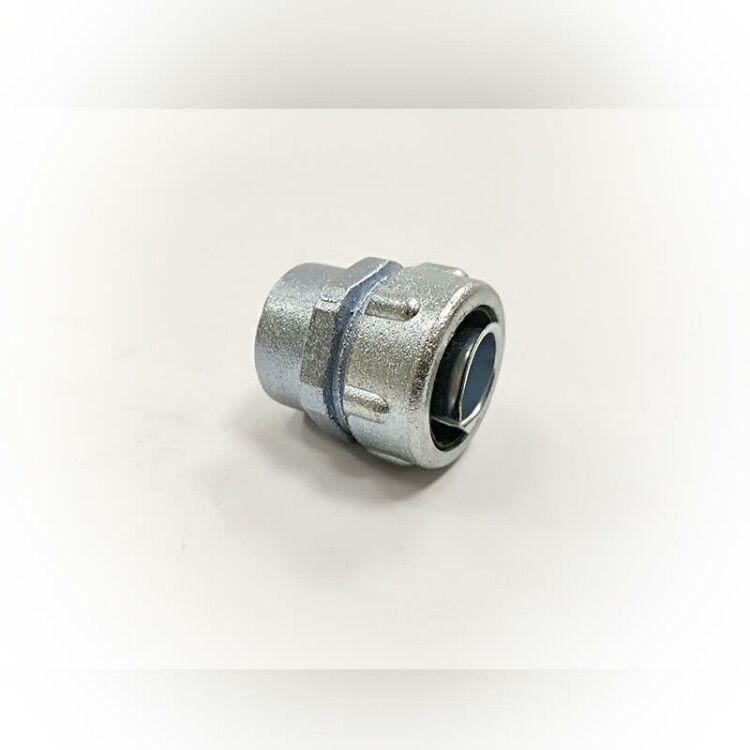

Резьбовой крепежный элемент с внутренней резьбой РКв-15 У2 IP54 | zeta41310 ГОФРОМАТИК ЗЭТА

Резьбовой крепежный элемент с внутренней резьбой РКВ-15 У2 IP54 от ЗЭТА Новосибирск предназначен для герметичного соединения металлорукавов (Р3ЦП, МРПИ, ШЭМ) с трубами электропроводки диаметром 21,3 мм. Благодаря цилиндрической резьбе G и защите IP54, он надежно работает в условиях повышенной запыленности и влажности.

Назначение и область применения

Резьбовой крепежный элемент с внутренней резьбой РКВ-15 У2 IP54 используется для соединения металлорукава с металлической трубой в системах электропроводки. Он обеспечивает герметичный переход между гибким рукавом и жесткой трубой, предотвращая попадание пыли, влаги и механических повреждений на провода внутри. Применяется в промышленных объектах, на заводах, в энергоустановках, где требуется защита кабельных трасс.

Также РКВ-15 можно использовать для стыковки двух отрезков металлорукава - при этом один конец соединяется с РКВ, а второй - с ответным элементом МВ-М (РКН).

Технические характеристики

• Номинальный диаметр: 15 мм - соответствует внутреннему диаметру металлорукава, который можно подключить;
• Трубная резьба: G - цилиндрическая внешняя резьба, совместима с трубами стандарта G ¾" (DN20);
• Диаметр трубы: 21,3 мм - оптимальный наружный диаметр трубы для присоединения;
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточна для большинства помещений) и брызг воды со всех сторон;
• Материал корпуса: сплав цинковый - легкий, коррозионностойкий, не требует дополнительной антикоррозийной обработки;
• Защитное покрытие: горячее цинкование - увеличивает срок службы в агрессивных средах;
• Климатическое исполнение: У2 - рассчитан на работу в закрытых помещениях с умеренным климатом, без экстремальных перепадов температур;
• Диапазон рабочих температур: от –25 до +100 C - подходит для холодных цехов и нагреваемых зон;
• Материал уплотнения: резина МБС - эластичная, устойчивая к маслам, бензину и другим неагрессивным жидкостям.

Совместимость и монтаж

РКВ-15 У2 IP54 монтируется просто: накидная гайка плотно затягивается на металлорукаве, а цилиндрическая резьба G ввинчивается в трубу. Для герметизации используется встроенный уплотнитель из резины МБС - его не нужно заменять или дополнять.

Совместим с металлорукавами следующих типов: Р3ЦП, МРПИ, ШЭМ. Для соединения двух рукавов используйте пару: РКВ-15 + МВ-М (РКН). Обязательно проверьте соответствие наружного диаметра трубы - 21,3 мм. Отклонения более +-0,5 мм могут нарушить герметичность.

Безопасность и стандарты

РКВ-15 У2 IP54 соответствует требованиям к электроустановкам в условиях повышенной опасности. Степень защиты IP54 гарантирует безопасную эксплуатацию в местах с возможностью попадания влаги и пыли. Материалы уплотнения и корпуса не выделяют токсичных веществ при работе в заданном температурном диапазоне.

Преимущества

• Герметичное соединение благодаря встроенному уплотнителю - не нужна дополнительная прокладка;
• Легкий монтаж без сварки или специального инструмента - достаточно ключа для резьбы;
• Высокая долговечность за счет горячего цинкования и сплава цинка;
• Поддерживает стыковку отрезков металлорукава через МВ-М - удобно при удлинении трассы;
• Не требует обслуживания в процессе эксплуатации.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает защиту от струй под давлением или длительного контакта с жидкостью;
• Не рекомендуется для использования в агрессивных химических средах (кислоты, щелочи) - материал корпуса устойчив к пыли и влаге, но не ко всем химикатам;
• Работает только с трубами диаметром 21,3 мм; другие размеры потребуют адаптеров;
• Не подходит для высоких нагрузок на сдвиг или крутящий момент - не является конструктивным элементом, только соединительным.

Примеры использования

• Присоединение металлорукава Р3ЦП к входному патрубку распределительного щита;
• Соединение участков ШЭМ в цехе с частыми мойками оборудования;
• Переход от гибкого рукава к стальной трубе в системе освещения на производстве;
• Обустройство ввода кабеля в технологическую установку с использованием пары РКВ-15 + МВ-М.

Практические советы

• Перед монтажом проверьте, чтобы резьба на трубе была целой и без заусенцев - иначе уплотнение будет нарушено;
• Затягивайте накидную гайку руками до упора, затем доверните ключом на ¼ оборота - переусердствовать нельзя, чтобы не деформировать уплотнитель;
• Если соединяете два рукава, всегда используйте МВ-М (РКН) как ответный элемент - без него герметичность не гарантирована;
• Для работы в условиях сильной вибрации дополнительно фиксируйте место соединения хомутами;
• Артикул zeta41310 - это тот же самый РКВ-15 У2 IP54, что указан в названии - не путайте с другими модификациями.
