Жало 80 796 NEM-Pzh01-3.5-85-LP (3.5х85мм лопатка) Navigator 80796 25471

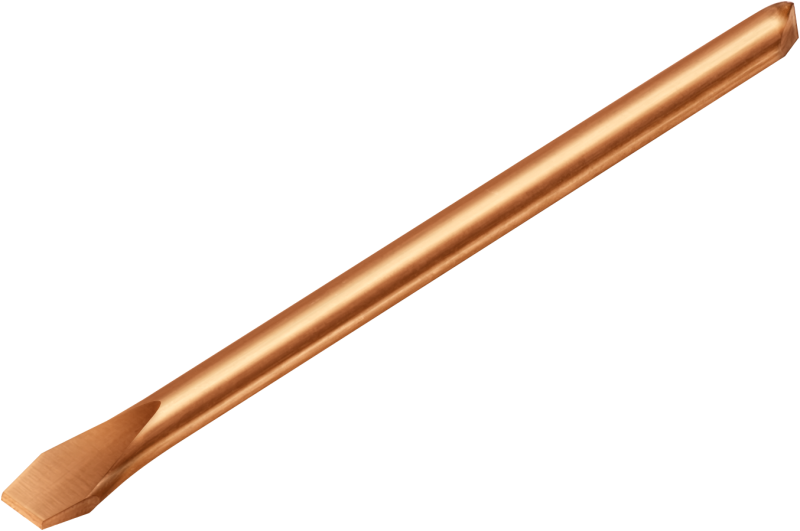

Жало 3.5x85 мм, лопатка, серия NEM-Pzh01-3.5-85-LP - это замена для паяльников Navigator с спиральным нагревателем, выполненная из высокочистой меди. Обеспечивает равномерный прогрев и надёжную передачу тепла при пайке печатных плат, проводов и мелких деталей.

Назначение и область применения

Жало 3.5x85 мм, лопатка, серия NEM-Pzh01-3.5-85-LP используется для точечной пайки в радиоэлектронике, ремонте устройств, сборке микросхем и работе с тонкопроводными компонентами. Применяется исключительно с электрическими паяльниками Navigator серии NSE-Pes01/02. Не подходит для импульсных, газовых или паяльных станций с другим типом нагревателя.

Технические характеристики

• Диаметр жала: 3,5 мм - совпадает с диаметром стержня, обеспечивая однородную теплопередачу;
• Общая длина: 85 мм - оптимальна для доступа к труднодоступным местам без перегрева рукоятки;
• Материал: бескислородная медь марки М1 - высокая теплопроводность, устойчивость к окислению;
• Форма: скошенная лопатка - удобна для распределения припоя и работы с выводами компонентов;
• Исполнение: прямолинейное - минимизирует риск повреждения соседних элементов при пайке;
• Наружный и внутренний диаметр стержня: 3,5 мм - гарантирует плотную посадку в паяльник без люфта.

Совместимость и монтаж

Жало 3.5x85 мм, лопатка, серия NEM-Pzh01-3.5-85-LP совместимо только с паяльниками Navigator серии NSE-Pes01 и NSE-Pes02. Установка происходит путём вставки в патрон до упора - фиксация механическая, без резьбы. Перед установкой проверьте, что нагревательный элемент паяльника имеет спиральную форму, а не керамический или индукционный. Неправильная совместимость приведёт к перегреву или выходу жала из строя.

Преимущества

• Высокая теплопроводность меди М1 позволяет быстро достигать рабочей температуры и сохранять её при контакте с металлом;
• Равномерный прогрев поверхности лопатки снижает риск перегрева чувствительных компонентов;
• Гладкая поверхность жала способствует легкому растеканию припоя - меньше усилий при лужении;
• Увеличенная масса жала за счёт полного заполнения стержня медью улучшает термическую инерцию - важна при длительной пайке.

Ограничения применения

• Не применяется с паяльниками других брендов, кроме Navigator NSE-Pes01/02 - несовместимые патроны не обеспечивают герметичного контакта;
• Не рекомендуется использовать для пайки мощных компонентов (>10 Вт) - малый объем меди не рассчитан на большие тепловые нагрузки;
• Не подходит для пайки алюминия, стали или других цветных металлов - медь не выдерживает химически активные припои;
• Запрещено применять при температуре выше 400 C - материал начинает деформироваться и теряет прочность.

Примеры использования

• Пайка SMD-компонентов на платах телефонов и планшетов;
• Ремонт автомобильной электроники - датчики, блоки управления;
• Лужение медных дорожек и выводов в учебных лабораториях;
• Сборка аудиоаппаратуры, где требуется аккуратная работа с тонкими проводами.

Практические советы

• Перед первым использованием протрите жало 3.5x85 мм, лопатка, серия NEM-Pzh01-3.5-85-LP мягкой тканью и слегка залудите - это продлит срок службы;
• При длительном простоеПротирайте жало специальной губкой после каждой пайки - не допускайте накопления остатков припоя;
• Если жало потемнело или потеряло блеск - используйте только медную щётку, не шлифуйте абразивами;
• Проверяйте посадочный диаметр 3,5 мм в патроне паяльника - даже небольшая разница вызывает перегрев и быстрый износ;
• Храните жало в сухом месте - влага ускоряет окисление меди, особенно при частых перепадах температуры.
