Жало 80 799 NEM-Pzh01-7.6-93-LI (7.6х93мм лопатка) Navigator 80799 25474

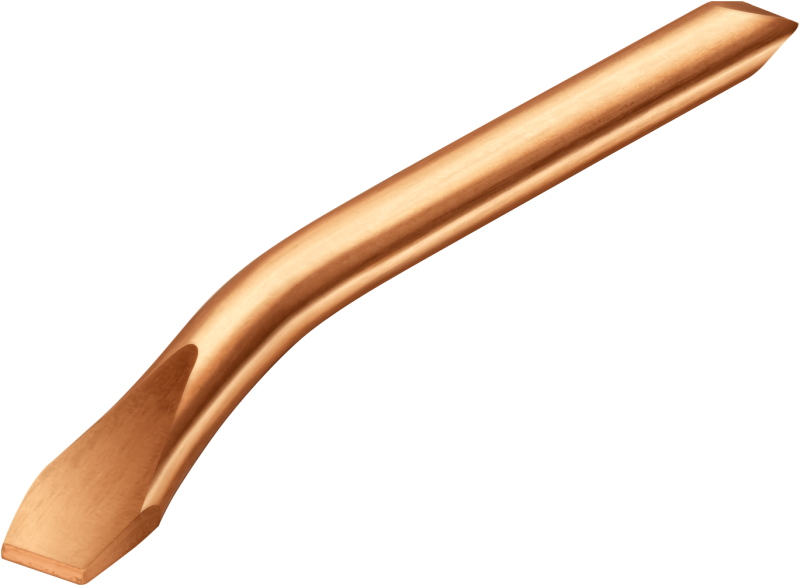

Жало паяльника 7.6х93 мм лопатка NEM-Pzh01-7.6-93-LI - это замена для паяльников Navigator с спиральным нагревателем, выполненная из бескислородной меди. Обеспечивает равномерный прогрев и точную передачу тепла при пайке деталей с ограниченным доступом благодаря изогнутой форме.

Назначение и область применения

Жало паяльника 7.6х93 мм лопатка NEM-Pzh01-7.6-93-LI используется для пайки печатных плат, проводов и компонентов, где требуется точный контроль температуры и доступ в труднодоступные зоны. Подходит для работ с микросхемами, тонкопроволочными соединениями и элементами с плотной компоновкой. Применяется в ремонтных мастерских, радиолабораториях и на производстве электронного оборудования.

Технические характеристики

• Диаметр жала: 7,6 мм - совпадает с внутренним и наружным диаметром стержня, обеспечивая однородную теплопередачу;
• Общая длина: 93 мм - позволяет удобно работать с паяльниками, установленными в удерживающих устройствах;
• Форма: скошенная лопатка - оптимальна для распределения припоя по поверхности и работы с выводами компонентов;
• Исполнение: изогнутое - снижает необходимость перестановки детали при пайке сложных узлов;
• Материал: медь марки М1 - высокая теплопроводность и устойчивость к окислению;
• Тип: жало для паяльника - предназначено исключительно для электрических моделей со спиральным нагревателем.

Совместимость и монтаж

Жало паяльника 7.6х93 мм лопатка NEM-Pzh01-7.6-93-LI совместимо с паяльниками Navigator серии NSE-Pes01/02 и другими устройствами, использующими аналогичный тип крепления. Установка выполняется путём вставки стержня в гнездо паяльника до упора. Перед установкой проверьте соответствие диаметра 7,6 мм и длины 93 мм. Не применяйте силу - при неправильном подборе возможна деформация или повреждение контактов.

Преимущества

• Высокая теплопроводность меди М1 - быстрый выход на рабочую температуру и минимальные потери тепла;
• Равномерный прогрев всей площади лопатки - улучшает качество лужения и пайки;
• Изогнутая форма - позволяет паять в условиях ограниченного пространства без перемещения платы;
• Устойчивость к коррозии - благодаря использованию бескислородной меди, срок службы выше, чем у обычных медных жал.

Ограничения применения

• Не подходит для паяльников с керамическими или индукционными нагревателями - требует именно спиральный нагреватель;
• Не рекомендуется использовать для пайки мощных компонентов (>10 Вт) - малая масса жала не обеспечивает достаточную теплоёмкость;
• Не предназначен для длительной работы без отдыха - перегрев приводит к быстрой эрозии поверхности;
• Запрещается чистить металлической щёткой - повредит покрытие и снизит теплопередачу.

Примеры использования

• Пайка SMD-компонентов на платах мобильных телефонов;
• Ремонт автомобильной электроники - доступ к жалу в узком пространстве за бортовой сетью;
• Лужение контактных площадок перед установкой новых деталей;
• Перепайка разъёмов и шлейфов в ноутбуках и планшетах.

Практические советы

• Перед первым применением протрите жало влажной губкой и слегка залудите припоем - это продлит срок службы;
• При хранении всегда оставляйте немного припоя на конце жала - предотвращает окисление меди;
• Частота замены зависит от нагрузки: при ежедневной работе - каждые 3–6 месяцев;
• Если жало теряет способность хорошо ложить припой - возможно, произошла эрозия поверхности; замените его, не пытайтесь восстанавливать механически;
• Проверяйте совместимость с вашим паяльником по модели - даже небольшие отличия в креплении делают жало непригодным.
