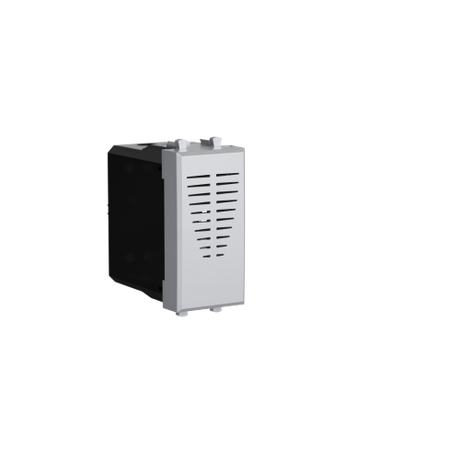

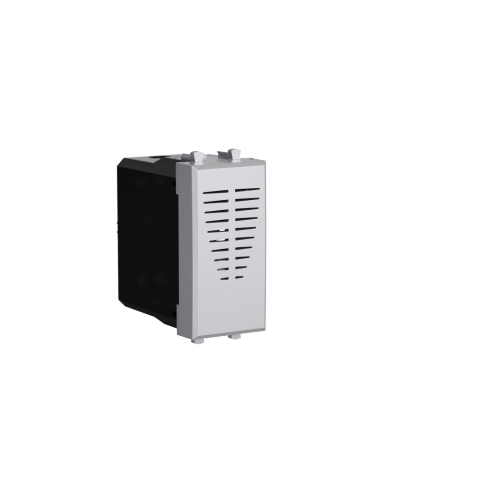

Звонок модульный 1мод. Avanti "Закаленная сталь" DKC 4404191 ДКС

Звонок модульный DKC (артикул 4404191) предназначен для звуковой сигнализации в распределительных устройствах, устанавливается в модульные системы In-liner Front и Sotto с использованием каркасов Avanti. Устройство работает от сети 230 В и обеспечивает четкий сигнал громкостью 72 дБ.

Назначение и область применения

Звонок модульный DKC используется для передачи звуковых сигналов в автоматизированных системах управления - например, для оповещения о завершении цикла оборудования, аварийной ситуации или необходимости вмешательства оператора. Подходит для установки в шкафы управления, распределительные щиты и рабочие станции, где требуется компактное и надежное устройство индикации. Применяется в промышленных условиях: на конвейерах, станках, линиях сборки, в логистических комплексах.

Технические характеристики

• Номинальное напряжение: 230 В AC
• Громкость звука: 72 дБ - достаточна для слышимости в помещении с фоновым шумом до 65 дБ
• Количество модулей: 1 - занимает один стандартный модуль в DIN-рейке
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли
• Материал корпуса: пластик, цвет - серебристый (название “закаленная сталь” - декоративное обозначение оттенка)
• Тип крепления: фиксатор с вводом в канавку - совместим с каркасами Avanti
• Подключение: винтовые зажимы - позволяют подключать провода сечением до 2,5 мм2

Совместимость и монтаж

Звонок модульный DKC не монтируется напрямую на DIN-рейку. Для установки необходимы:

• Каркас Avanti с лапками (артикул 4400802) - обеспечивает жесткую фиксацию в подрозеточных коробках глубиной ≥45 мм;
• Рамки-суппорты или каркасы серии Avanti - для интеграции в системы In-liner Front и Sotto;
• Саморезы (не входят в комплект) - используются для крепления каркаса к коробке.

Перед монтажом проверьте соответствие глубины коробки минимум 45 мм. Не используйте устройство без каркаса - оно не будет удерживаться в шкафу.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки в электроустановках. IP20 исключает использование в помещениях с повышенной влажностью, пылью или риском брызг. Работает только в сухих, закрытых шкафах. Соответствует нормам IEC 60947-5-1 для коммутирующих устройств.

Преимущества

• Компактность: один модуль позволяет экономить место в шкафу
• Простота замены: легко извлекается из каркаса Avanti при обслуживании
• Надежное соединение: винтовые зажимы обеспечивают долговечный контакт без перегрева
• Совместимость с экосистемой DKC: идеально сочетается с другими элементами серии Avanti, In-liner Front и Sotto

Ограничения применения

• Не предназначена для наружного использования - IP20 не защищает от влаги и пыли
• Не работает от постоянного тока - только переменный 230 В AC
• Требует обязательного использования каркаса Avanti (4400802) - самостоятельная установка невозможна
• Не подходит для сред с температурой ниже 0 C или выше +50 C - не указаны допуски, но пластиковый корпус ограничен типичными условиями для внутришкафового монтажа

Примеры использования

• Оповещение о окончании работы CNC-станка через систему In-liner Front
• Сигнал о перегрузке в распределительном щите с каркасами Avanti
• Аварийный звонок в пункте контроля качества на линии Sotto
• Индикация готовности к запуску в автоматической линии упаковки

Практические советы

• При заказе всегда указывайте артикул 4404191 - он однозначно идентифицирует именно этот звонок
• Обязательно приобретайте каркас 4400802 - без него устройство невозможно смонтировать
• Проверяйте глубину подрозеточной коробки перед установкой - минимально 45 мм
• Не затягивайте винты слишком сильно - можно повредить контакты
• Звонок не имеет регулировки громкости - выбирайте его только если 72 дБ подходят для вашей среды
• Если нужна защита от пыли и влаги - рассмотрите другие модели с IP65/IP67
