Кабели для интерфейса RS-485

Промышленные кабели для организации устойчивой связи по протоколу RS-485. Применяются в автоматизации, АСУ ТП, «умном доме» и других системах передачи данных на короткие и средние дистанции.

Как выбрать

Основные параметры, влияющие на работоспособность и срок службы кабеля в реальных условиях:

• Количество и сечение жил: От двух до четырёх жил; большее сечение (например, 0.78 мм кв. vs 0.6 мм кв.) снижает потери сигнала на длинных трассах и повышает механическую прочность.

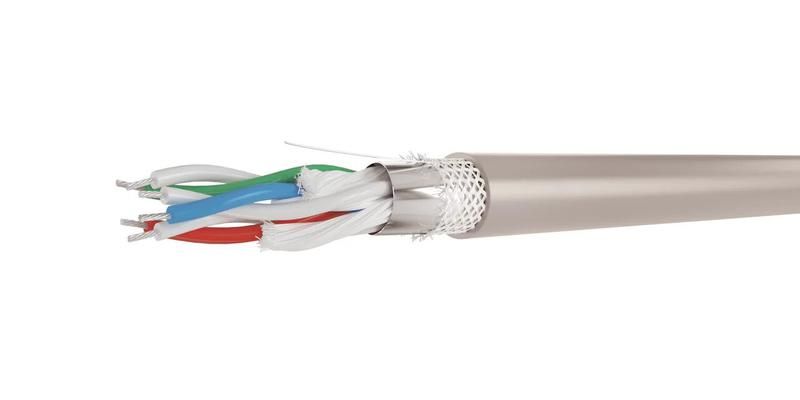

• Наличие и тип экрана: Фольга, оплётка или комбинированный экран (SF/UTP). Полный защитный слой предотвращает помехи в промышленной среде, особенно при параллельной прокладке с силовыми кабелями.
• Материал проводника: Лужёная медь лучше противостоит окислению, важна при частых переподключениях и высокой влажности. Медные жилы требуют аккуратного обращения во избежание коррозии.
• Материал оболочки: Безгалогенные (HF) и негорючие (нг(А)) версии безопаснее при групповой прокладке в закрытых помещениях. ПВХ допустим вне зданий, но выделяет токсины при нагреве.
• Условия эксплуатации: Температурный диапазон, устойчивость к УФ, маслам и влаге. Для улицы и агрессивных сред нужна дополнительная защита или специальная оболочка.

Выбор по характеристикам

По количеству пар и назначению

Двухпроводные (одна пара) кабели используются в простых точечно-соединённых системах. Четырёхжильные (две пары) позволяют организовать резервную линию или использовать одну пару для питания устройств. Такие решения актуальны в АСУ ТП, когда требуется минимизация простоев. Большинство представленных моделей рассчитаны на групповую прокладку и имеют необходимую степень защиты от внешних воздействий.

Товары: [1] [2] [3] [4] [5] [6] [7]

По типу экрана и безопасности

Кабели с двойным экраном (фольга + оплётка, как в [8] и [7]) обеспечивают лучшую защиту от электромагнитных наводок, особенно в цехах рядом с двигателями и преобразователями. Версии с маркировкой HF (безгалогенные) и LS (низкое дымовыделение) обязательны при прокладке в воздуховодах, шахтах, офисах - там, где важна эвакуация при пожаре. Модели с обычным ПВХ приемлемы вне зданий или в технических помещениях с контролируемым доступом.

Товары: [8] [7] [1] [2] [4] [5] [6]

По сечению и качеству жил

Кабели с диаметром жилы 0.78 мм (~0.48 мм кв.) предлагают меньшее активное сопротивление, что критично при длинных линиях (>500 м) или при необходимости передачи питания вместе с данными. Жилы из лужёной меди (например, [8] [4]) более устойчивы к коррозии при периодическом конденсате. Однако они дороже и менее гибки при множественных изгибах. Многопроволочные жилы всех моделей предназначены для стационарной или малоподвижной установки, не для постоянного перемещения.

Товары: [8] [4] [6] [1] [2] [3] [5] [7]

Выбор по бюджету

Бюджетные решения

Подходят для недлинных линий (<100-200 м) в бытовых или малоответственных промышленных системах. Чаще всего имеют базовый экран, ПВХ-оболочку, медные (не лужёные) жилы. Что теряете: сниженная помехозащита, риск коррозии контактов при повышенной влажности, невозможность использования в местах с нормами пожарной безопасности (HF/LS). Выбор оправдан при ограниченном бюджете и благоприятных условиях окружающей среды.

Товары: [1] [2] [3] [5]

Средний сегмент

Добавляет значимые улучшения: увеличенное сечение жил (до 0.78 мм), использование лужёной меди, усиленный экран (оплётка + фольга). Это даёт уверенность в работе на больших расстояниях и в условиях переменной влажности. Поддерживается групповая прокладка благодаря наличию нг(А)/HF. Компромисс между стоимостью и отказоустойчивостью - оптимально для большинства промышленных объектов.

Товары: [4] [6] [7]

Высокий ценовой сегмент

Наибольшая надёжность: полноценный комбинированный экран (SF/UTP), широкий температурный диапазон (-40…+75  град. C), УФ-стойкая оболочка, метражная маркировка. Получаете готовое решение для открытой прокладки, агрессивных сред, длительной эксплуатации без обслуживания. Особенно важно при стратегически важных участках сети, где замена кабеля потребует остановки производства.

Товары: [8]

Выводы

Если задача - подключение оборудования в сухом помещении на короткую дистанцию - достаточно решений типа [1] [2]. При необходимости работы на улице или в условиях помех выбирайте модели с полным экраном: [8] [7]. Для ответственных промышленных сетей с питанием через линию подойдут кабели с большим сечением и лужёными жилами: [4] [6]. Если важна пожарная безопасность (групповая прокладка в здании) - ориентируйтесь на наличие HF/LS: [2] [3] [5] [6] [7]. Для сложных условий - единственный вариант: [8].
