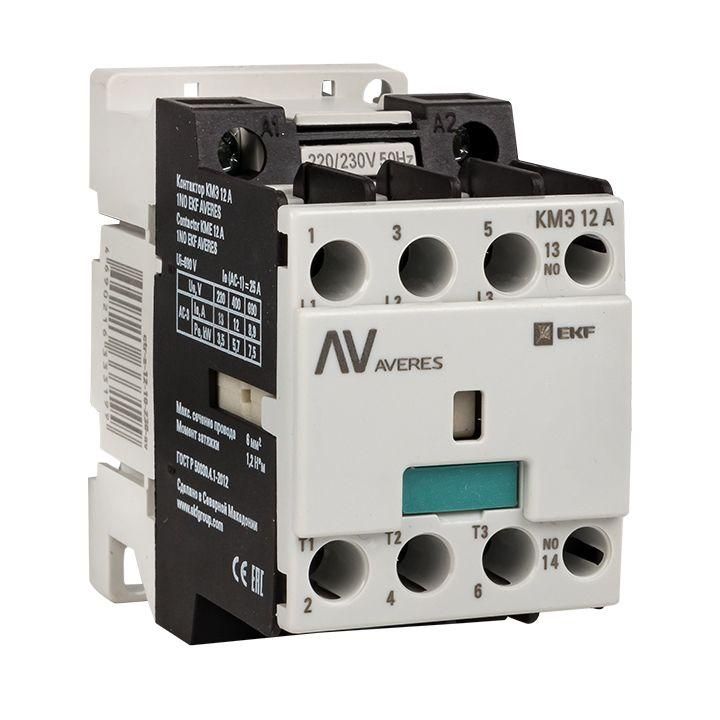

Контактор КМЭ 12А 1NO 230В АС EKF AVERES | ctr-s-12-10-230-av

Контактор КМЭ 12А 1 нормально разомкнутый контакт 230В переменного тока от бренда EKF серии Averes предназначен для частого включения и отключения электродвигателей и других нагрузок до 5 кВт. Устройство устанавливается на DIN-рейку и управляет силовой цепью через слаботочную катушку на 230 В.

Назначение и область применения

Контактор КМЭ 12А используется для дистанционного управления электрооборудованием: запуск и остановка двигателей, управление нагревательными элементами, освещением, насосами и компрессорами. Подходит для автоматических систем, где требуется надёжная коммутация при высокой частоте включений. Применяется в промышленном оборудовании, станках, конвейерах, системах вентиляции и HVAC.

Технические характеристики

• Напряжение катушки управления: 230 В переменного тока (AC)
• Номинальный ток: 12 А
• Количество силовых полюсов: 3
• Количество нормально разомкнутых (НО) контактов: 1 вспомогательный + 3 силовых
• Номинальная рабочая мощность: 5 кВт (при AC-1, cosφ=0.85)
• Тип тока: переменный (AC)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип подключения: винтовые зажимы для проводов
• Гарантийный срок: 10 лет (120 месяцев)
• Исполнение: реечное - предназначено исключительно для установки на шину

Совместимость и монтаж

Контактор КМЭ 12А совместим с любыми стандартными DIN-рейками шириной 35 мм. Для подключения силовых цепей используются винтовые зажимы - допускается подключение как медных, так и алюминиевых проводов. Перед монтажом проверьте соответствие сечения провода: рекомендовано использовать провода сечением 0,5–4 мм2. Обязательно затяните винты усилием, соответствующим требованиям производителя - недостаточно плотное соединение вызывает перегрев.

Безопасность и стандарты

Контактор КМЭ 12А соответствует международным стандартам IEC/EN 60947-4-1. Конструкция обеспечивает безопасную работу при температуре от -25C до +60C. Защита от случайного прикосновения к токоведущим частям реализована за счёт герметичного корпуса и расположения клемм внутри устройства. Гарантия 10 лет подтверждает долговечность материалов и сборки.

Преимущества

• Увеличенный ресурс коммутации благодаря качественным контактам и прочному механизму
• Поддержка работы с алюминием и медью - гибкость при подборе проводов
• Стандартный форм-фактор для быстрого монтажа на DIN-рейку
• Высокий уровень защиты от внешних воздействий - корпус рассчитан на промышленную среду
• Длительная гарантия - один из самых длинных сроков среди аналогов

Ограничения применения

• Не предназначен для постоянной работы при токе выше 12 А - возможен перегрев и выход из строя
• Не работает при напряжении ниже 85% от номинала (менее 195 В) - может не втянуться
• Не имеет встроенной защиты от перегрузки или короткого замыкания - требует внешней защиты (автомат, предохранитель)
• Не рассчитан на взрывоопасные среды - не имеет взрывозащиты (Ex-исполнение)
• Один вспомогательный контакт - ограниченные возможности для сигнализации или блокировок

Примеры использования

• Управление трёхфазным электродвигателем насоса мощностью 4 кВт
• Автоматическое включение теплового оборудования в системе отопления
• Контроль включения конвейера через PLC с выходом 230 В AC
• Запуск вентилятора в промышленной печи с помощью термореле

Практические советы

• Выбирая контактор КМЭ 12А, убедитесь, что ваша нагрузка не превышает 5 кВт - лучше иметь запас по мощности
• Для длительной работы используйте автоматический выключатель с характеристикой C или D перед контактором
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях
• При использовании в условиях повышенной влажности или пыли - дополнительно устанавливайте защитный кожух
• Не путайте с реле - контактор КМЭ 12А предназначен именно для коммутации силовых цепей, а не сигналов
