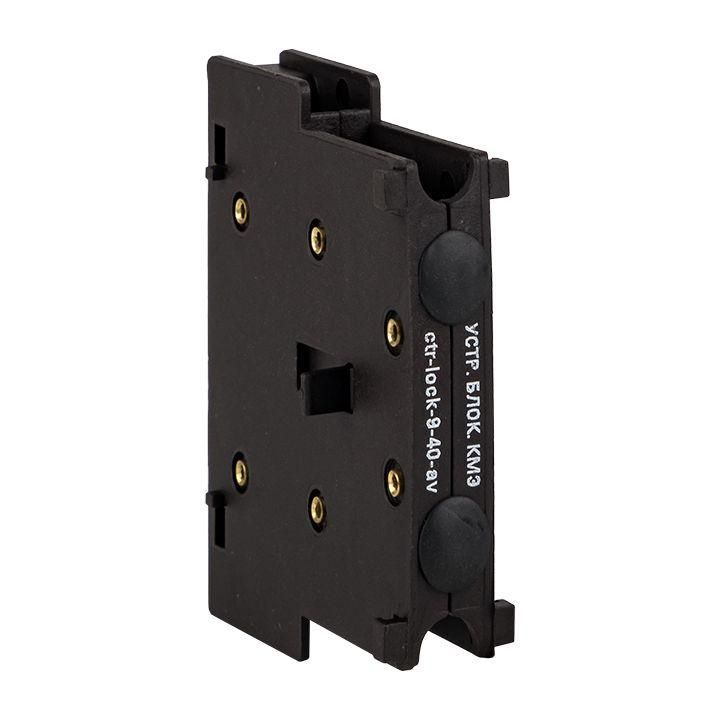

Устройство блокировочное КМЭ 9-40А AVERES | ctr-lock-9-40-av EKF

Устройство блокировочное КМЭ 9-40А от EKF обеспечивает механическую блокировку двух контакторов в реверсивных схемах и системах автоматического ввода резерва (АВР), предотвращая их одновременное включение. Артикул ctr-lock-9-40-av соответствует серии Averes и рассчитан на работу с контактными аппаратами до 40 А.

Назначение и область применения

Устройство блокировочное КМЭ 9-40А применяется для физического запирания двух контакторов, чтобы они не могли включиться одновременно. Это необходимо в реверсивных схемах управления двигателями (например, когда требуется менять направление вращения) и в системах АВР, где нельзя допустить параллельного питания от двух источников. Устройство устанавливается между двумя соседними контакторами одного типа, защищая оборудование от коротких замыканий из-за ошибочного включения.

Технические характеристики

• Номинальный ток: 40 А - совместимо с контактными аппаратами этой же мощности;
• Тип блокировки: механическая, активируется при движении рычагов контакторов;
• Блокировка в положении «выключено»: да - препятствует включению второго контактора даже при случайном срабатывании кнопки;
• Гарантийный срок: 120 месяцев - длительная надёжность при соблюдении условий эксплуатации;
• Монтаж: боковой, между корпусами контакторов; требует совпадения габаритов и расположения крепёжных отверстий.

Совместимость и монтаж

Устройство блокировочное КМЭ 9-40А совместимо только с контактными аппаратами серии Averes от EKF, имеющими аналогичную форму бокового крепления. Для установки необходимо:

• Выключить питание и убедиться, что контакторы находятся в отключенном состоянии;
• Закрепить устройство между двумя контактными аппаратами с помощью штатных крепёжных элементов;
• Проверить свободное перемещение рычагов контакторов - они должны плотно взаимодействовать с блокирующей планкой;
• Не использовать с контактными аппаратами других серий или брендов - возможна некорректная работа или повреждение механизма.

Преимущества

• Исключает риск одновременного включения контакторов - снижает вероятность аварии и выхода оборудования из строя;
• Не требует внешнего питания - работает purely механически, без зависимости от электроники;
• Простой монтаж и обслуживание - не нуждается в регулярной настройке;
• Долгий гарантийный срок - 10 лет свидетельствуют о высокой прочности материалов и сборки.

Ограничения применения

• Не предназначен для работы с токами выше 40 А - использование с более мощными контакторами недопустимо;
• Подходит только для контакторов с боковым креплением и одинаковой конструкцией крепёжных площадок;
• Не обеспечивает электрическую блокировку - если требуется двойная защита, необходимо дополнительно установить блокировочные контакты в цепях управления;
• Не рекомендовано применение во взрывоопасных зонах - отсутствует специальная защита от взрыва или повышенной влаги.

Примеры использования

• Управление двигателем насоса с реверсом - предотвращает одновременное включение прямого и обратного хода;
• Автоматический ввод резерва (АВР) на объектах ЖКХ - исключает параллельное питание от основного и резервного источника;
• Станки с изменяемым направлением движения - например, ленточные конвейеры или лифтовые системы;
• Промышленные щитовые комплекты с несколькими силовыми контурами, управляемыми одним оператором.

Практические советы

• Перед установкой проверьте, что контакторы имеют ту же модель и тип крепления - даже небольшие отличия в форме корпуса могут помешать работе блокировки;
• Не затягивайте крепёж слишком сильно - это может деформировать пластиковые детали блокирующего механизма;
• При частых переключениях периодически осматривайте механизм на предмет износа - особенно рычаги и зацепы;
• Если система требует также электрическую блокировку - используйте дополнительные нормально замкнутые контакты в цепях управления контакторов;
• Храните устройство в сухом месте - попадание влаги может вызвать коррозию металлических элементов внутри.
