Муфта соединительная 5ПСТ мини - 4/6 нг-LS без болт. наконечников | 69178 КВТ

Муфта кабельная соединительная 0.4 кВ 5ПСТ мини-4/6 нг-LS от КВТ предназначена для надёжного и безопасного соединения кабелей с пластмассовой изоляцией на напряжение до 400 В. Эта термоусадочная муфта обеспечивает герметичность, огнестойкость и низкое дымовыделение, что делает её подходящей для установки в закрытых помещениях, подземных каналах и других условиях с повышенными требованиями к безопасности.

Назначение и область применения

Муфта кабельная соединительная 0.4 кВ 5ПСТ мини-4/6 нг-LS применяется для соединения медных кабелей и проводов с изоляцией из ПВХ или СПЭ. Подходит для кабелей типов: ПВС, ВВГ, ВВГнг, ВВГ нг-LS, NYM, NYY, ВБбШв, ВБВ, ПВББШП, ПВБВнг-LS, ВБбШнг(А), ПВББШнг(А) и аналогичных. Используется в системах распределения электроэнергии с напряжением до 0,4 кВ - в том числе в жилых домах, офисах, промышленных объектах, транспорте и подземной инфраструктуре. Особенно эффективна там, где важны пожаробезопасность и минимальное выделение дыма при нагреве.

Технические характеристики

• Номинальное напряжение: 0,4 кВ (400 В)
• Количество жил: 5
• Номинальное сечение проводника: 4–6 мм2
• Тип исполнения: нг-LS (негорючий, с низким дымовыделением и без галогенов)
• Материал корпуса: термопластик негорючий
• Материал изоляции: пластик
• Цвет: чёрный
• Рабочий температурный диапазон: от –50 C до +50 C
• Стандарт: ТУ 3599-062-97284872-2014
• Комплектация: без болтовых наконечников

Совместимость и монтаж

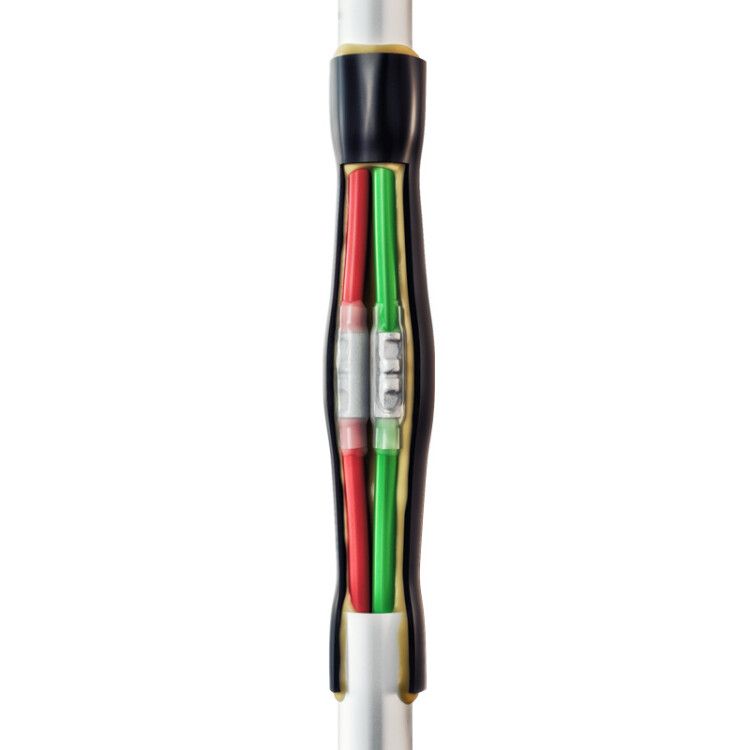

Муфта 0.4 кВ 5ПСТ мини-4/6 нг-LS совместима с кабелями сечением от 1,0 до 10 мм2 - можно использовать на 2-, 3-, 4- и 5-жильных проводах. Устанавливается методом термоусадки. Конструкция включает:

• медные лужёные гильзы ГМЛ(о) - для механического соединения жил;
• термоусаживаемые манжеты с клеевым подслоем - для изоляции контактов;
• защитный внешний кожух с клеем внутри - для восстановления оболочки кабеля;
• две пружины ППД - для кабелей с броней (обеспечивают равномерное давление);
• провод заземления - для кабелей с металлической броней.

Два уровня герметизации: прозрачная термотрубка - вокруг соединений, чёрная - вокруг всей муфты. Обеспечивают полную изоляцию и защиту от влаги. Для монтажа требуются: пресс-клещи СТК-05 или СТВ-05 для опрессовки гильз и тепловая пушка либо бутановая горелка «КВТ» для равномерного прогрева.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и выполнена по ТУ 3599-062-97284872-2014. Исполнение нг-LS означает, что материал не распространяет горение и при возгорании выделяет мало дыма и ядовитых веществ - это важно для помещений с большим скоплением людей. Отсутствие галогенов снижает риск образования коррозионно-агрессивных продуктов при воздействии пламени. Защита IP67 достигается за счёт двухслойной термоусадки с клеем - муфта герметична даже при погружении в воду.

Преимущества

• Высокая степень защиты благодаря двум контурам герметизации - исключает попадание влаги и пыли.
• Негорючесть и низкое дымовыделение позволяют применять муфту в местах с ограниченной вентиляцией.
• Устойчивость к перепадам температур - работает в суровых климатических условиях.
• УФ-стойкий внешний кожух - сохраняет целостность при открытой прокладке.
• Универсальность - одна муфта подходит для нескольких типов кабелей и сечений.

Ограничения применения

• Не предназначен для соединения алюминиевых проводов - только медные.
• Не рекомендуется использовать для кабелей с сечением менее 1,0 мм2 или более 10 мм2 - возможна потеря герметичности.
• Требует точного соблюдения технологии монтажа: недостаточный прогрев - плохая адгезия; перегрев - повреждение материала.
• Не подходит для постоянного погружения в агрессивные жидкости (масла, растворители) - только вода и почва.

Примеры использования

• Соединение кабелей ВВГнг-LS между этажами в многоэтажном жилом доме.
• Замена повреждённого участка кабеля ПВС в подвале торгового центра.
• Подключение силового кабеля NYM к щиту в кабельном канале под землёй.
• Обустройство ответвлений в системе освещения на территории завода с бронированным кабелем ВБбШв.

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля диапазону 1–10 мм2 - даже если кабель 5-жильный, сечение каждой жилы должно попадать в этот интервал.
• При работе с бронированными кабелями используйте пружины ППД и заземляющий провод - они обязательны для надёжного заземления оболочки.
• Прогревайте муфту равномерно, начиная с середины и двигаясь к краям - так предотвращаются складки и воздушные пузыри.
• Не используйте открытый огонь без контроля - лучше применять профессиональный фен «КВТ».
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное хранение при экстремальных температурах снижает эластичность термопластика.
