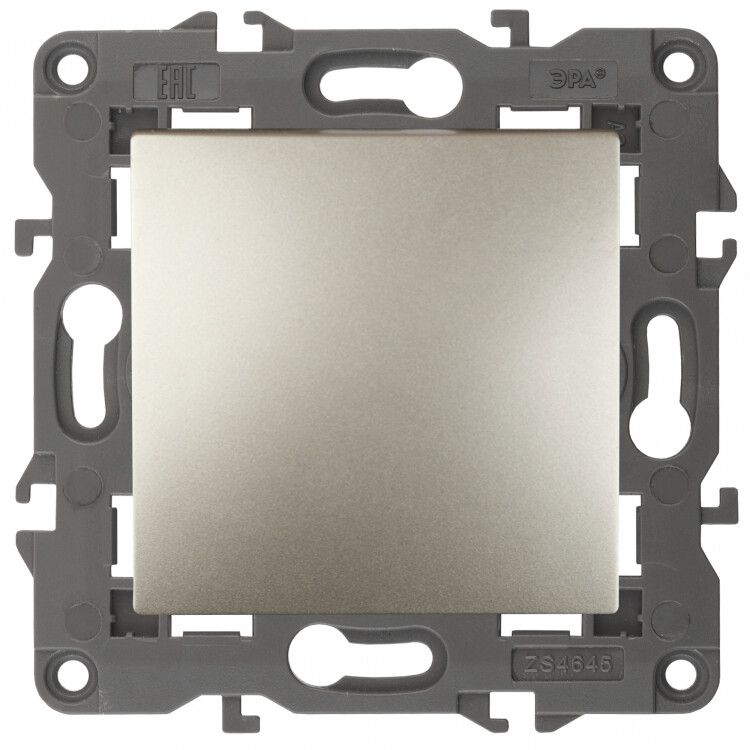

Переключатель перекрестный 1-кл. СП Elegance 14-1108-04 10А IP20 250В 10AX механизм шампань Эра Б0034260

Переключатель промежуточный 1-клавишный 10А 250В IP20, серия Elegance, цвет шампань - устройство для коммутации освещения в трёхточечных схемах управления, где требуется переключение с двух мест. Механизм серии Elegance от ЭРА совмещает простую установку, надёжную фиксацию проводов и элегантный матовый дизайн, подходящий для интерьеров с классической или минималистичной отделкой.

Назначение и область применения

Переключатель промежуточный используется в схемах управления освещением с трёх и более точек - например, в длинных коридорах, на лестницах или в спальнях с выходами из двух сторон. Отличается от обычного выключателя тем, что не размыкает цепь полностью, а меняет её маршрут между двумя основными выключателями. Подходит для бытовых и легких коммерческих объектов: квартир, офисов, гостиниц.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,2 кВт при 220 В (например, несколько светодиодных светильников или одна люстра мощностью до 150 Вт).
• Номинальное напряжение: 250 В - рассчитан на работу в сетях 220–240 В переменного тока.
• Тип управления: механический - кнопка с тактильным щелчком, без электроники и батареек.
• Схема подключения: перекрёстный - предназначен для соединения между двумя проходными выключателями.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов больше 12,5 мм, но не от воды и пыли; применяется только внутри помещений.
• Способ подключения: безвинтовые клеммы - зажимы с пружинным механизмом для быстрого ввода одножильных и многожильных проводов (до 2,5 мм2).
• Материал корпуса: термопласт - прочный, самозагасающий, не поддерживающий горение.
• Цвет: шампань (1036) - матовая поверхность, нейтральный оттенок, сочетается с большинством рамок.
• Крепление: в распор - фиксируется в монтажной коробке за счёт расширения лапок при затяжке винтов.
• Количество модулей: 0 - не занимает места в DIN-рейке, является самостоятельным элементом.
• Без галогенов - соответствует экологическим требованиям RoHS, безопасен при утилизации.

Совместимость и монтаж

Механизм серии Elegance устанавливается в стандартные монтажные коробки глубиной от 40 мм. Для завершения внешнего вида требуются отдельно приобретаемые рамки серии Elegance - они не входят в комплект. Установка выполняется после предварительного отключения питания. Кабель вставляется в клемму до характерного щелчка - проверьте, чтобы провод был плотно зафиксирован и не торчал из контакта. Нельзя использовать с многожильными проводами без опрессовки наконечниками - риск ослабления контакта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Безопасно работает при температуре от –25C до +40C. Автоматические клеммы снижают риск перегрева и искрения. Применяется исключительно во внутренних помещениях - IP20 не обеспечивает защиту от влаги, поэтому запрещено использование в ванных, банях, на улице или в сырых подвалах.

Преимущества

• Быстрый монтаж благодаря безвинтовым клеммам - экономит время при установке.
• Устойчивый контакт - даже при длительной эксплуатации не возникает нагрева при номинальной нагрузке.
• Матовая поверхность не царапается и не оставляет следов пальцев.
• Совместимость с широким ассортиментом рамок Elegance - легко заменить декор без замены механизма.
• Экологичный материал - не содержит галогенов, безопасен при пожаре и утилизации.

Ограничения применения

• Не подходит для управления высокомощными нагрузками выше 2,2 кВт - для больших светильников или нагревателей нужен выключатель на 16 А.
• Только для внутренней установки - IP20 не защищает от влаги, пыли и агрессивной среды.
• Не работает в качестве проходного или обычного выключателя - только как промежуточный в трёхточечной схеме.
• Требует наличия двух проходных выключателей - без них функционал не реализуется.
• Не имеет подсветки - нельзя использовать там, где необходимо ориентирование в темноте.

Примеры использования

• Лестница в два этажа: один проходной выключатель внизу, один вверху, промежуточный - на площадке.
• Длинный коридор: вход, середина, выход - три точки управления одним светильником.
• Спальня с двумя выходами: у кровати и у двери - удобно включить/выключить свет, не вставая.

Практические советы

• Выбирайте рамки Elegance того же цвета - шампань хорошо сочетается с белым, бежевым и серым декором.
• Проверяйте сечение провода перед подключением - максимум 2,5 мм2. Более толстые жилы не войдут в клемму.
• Если используете многожильный провод - обязательно обжмите его наконечником, иначе контакт будет нестабильным.
• Не закручивайте слишком сильно винты крепления - можно повредить пластиковую основу механизма.
• Замена старого выключателя? Убедитесь, что ваша схема действительно требует промежуточного - иначе он просто не будет работать.
