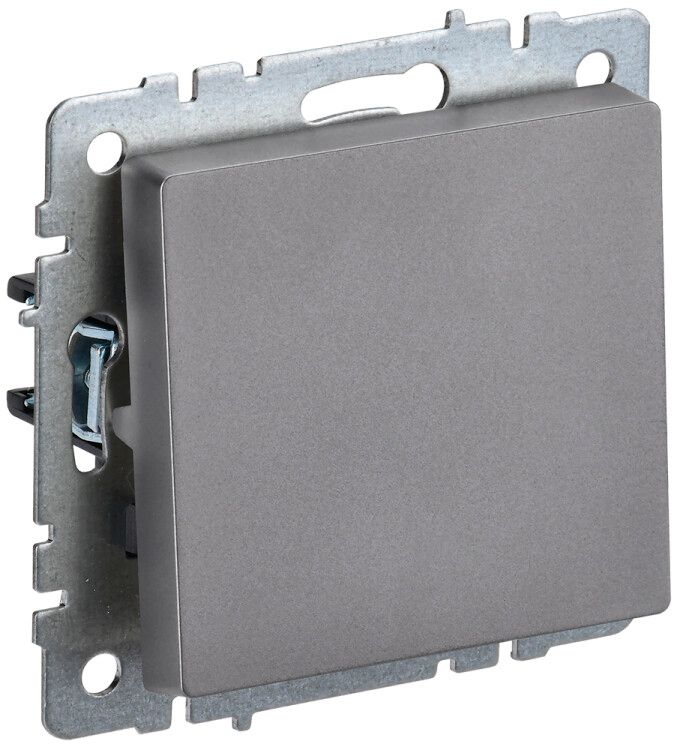

Выключатель перекрестный 1-кл. СП BRITE 10А ВС10-1-3-БрС механизм сталь IEK BR-V13-0-10-K46

Выключатель одноклавишный перекрестный 10А ВС10-1-3-БрС mechanism сталь - это элемент управления освещением для схем с несколькими точками включения, совмещённый с прочным металлическим корпусом. Продукт из серии BRITE от IEK подходит для скрытой проводки в жилых и офисных помещениях, обеспечивает долгую службу и простоту монтажа.

Назначение и область применения

Выключатель одноклавишный перекрестный 10А ВС10-1-3-БрС используется в схемах управления светом из трёх и более мест - например, на лестницах, длинных коридорах или в спальных комнатах с выходом из двух сторон. Он работает как промежуточный узел между двумя проходными выключателями. Подходит для установки в квартирах, домах, гостиницах, офисах и других объектах с постоянной нагрузкой до 10 А.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузку до 2,3 кВт при 230 В (например, несколько светодиодных светильников или одна люстра с мощностью до 800–900 Вт).
• Номинальное напряжение: 230 В - рассчитан на бытовые сети переменного тока в России и странах СНГ.
• Одна клавиша, один полюс - управление одной цепью освещения.
• Схема подключения: перекрестный переключатель - требует соединения с двумя проходными выключателями для работы в многоточечной системе.
• Степень защиты IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли; применяется только во внутренних помещениях.
• Срок службы: 10 лет - при соблюдении условий эксплуатации и номинальной нагрузки.
• Материал корпуса: пластик - устойчив к механическим повреждениям, не проводит ток.
• Матовая отделка поверхности - снижает блики, легко моется, не царапается визуально.
• Один модуль - занимает стандартную нишу в распределительной коробке.
• Без подсветки - не имеет индикации положения, что исключает фоновое свечение в темноте.

Совместимость и монтаж

Выключатель одноклавишный перекрестный 10А ВС10-1-3-БрС предназначен для скрытой установки в подрозетники. Крепится винтами и распорными лапками - обеспечивает плотную фиксацию в бетонной или кирпичной стене. Подключение осуществляется через винтовые клеммы: вход и выход - два пары проводов (два от одного проходного выключателя, два - к другому). Для правильной работы требуется наличие двух проходных выключателей на концах цепи. Механизм совместим с накладками серии BRITE от IEK, в том числе белыми и цветными. Устанавливается в стандартные подрозетники глубиной 50–60 мм.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60669-1. Номинальный ток 10 А и класс изоляции обеспечивают безопасную работу в условиях нормальной влажности и температуры. IP20 не допускает использование в ванных комнатах, на улице или в сырых помещениях. Не рекомендуется применять для управления нагревательными приборами, двигателями или высокомощными источниками света выше 2,3 кВт.

Преимущества

• Универсальная совместимость с другими изделиями серии BRITE - можно собрать единый стиль интерьера.
• Прочные винтовые клеммы - минимизируют риск ослабления контакта при длительной эксплуатации.
• Металлический корпус механизма - увеличивает жёсткость и срок службы по сравнению с полностью пластиковыми аналогами.
• Матовая поверхность - не остаётся следов от пальцев, хорошо сочетается с любым дизайном.
• Произведено по европейским стандартам - гарантирует стабильность и качество сборки.

Ограничения применения

• Не подходит для открытой проводки - только скрытая установка.
• Не имеет подсветки - невозможно определить положение клавиши в темноте без внешнего освещения.
• IP20 - запрещена установка в помещениях с повышенной влажностью (ванная, баня, бассейн, подвал).
• Работает только в составе трёхточечной системы - не заменяет обычный или проходной выключатель.
• Не предназначена для управления устройствами с реактивной нагрузкой (электродвигатели, трансформаторы) без дополнительной защиты.

Примеры использования

• Лестница в частном доме: выключатель у входа, второй - в середине, третий - на этаже.
• Длинный коридор в офисе: включение света у двери, выключение у дальнего конца.
• Спальня с двумя выходами: один выключатель у кровати, другой - у двери, третий - в виде перекрёстного в центре.
• Зал с несколькими зонами освещения: перекрёстный выключатель управляет группой светильников из нескольких точек.

Практические советы

• При монтаже проверьте соответствие схемы подключения: перекрёстный выключатель всегда находится между двумя проходными - иначе система не будет работать.
• Используйте провода сечением не менее 1,5 мм2 для нагрузки до 10 А - особенно при длинных участках проводки.
• При закручивании винтов не переусердствуйте - перегрузка может повредить контактную группу внутри механизма.
• Если нужна подсветка - выберите другие модели серии BRITE с индикацией, либо используйте отдельные LED-индикаторы.
• Проверяйте совместимость с накладками: механизм ВС10-1-3-БрС требует именно накладок серии BRITE, а не универсальных.
• Для удобства обслуживания пометьте провода перед разборкой - перекрёстные схемы часто путают даже опытные электрики.
