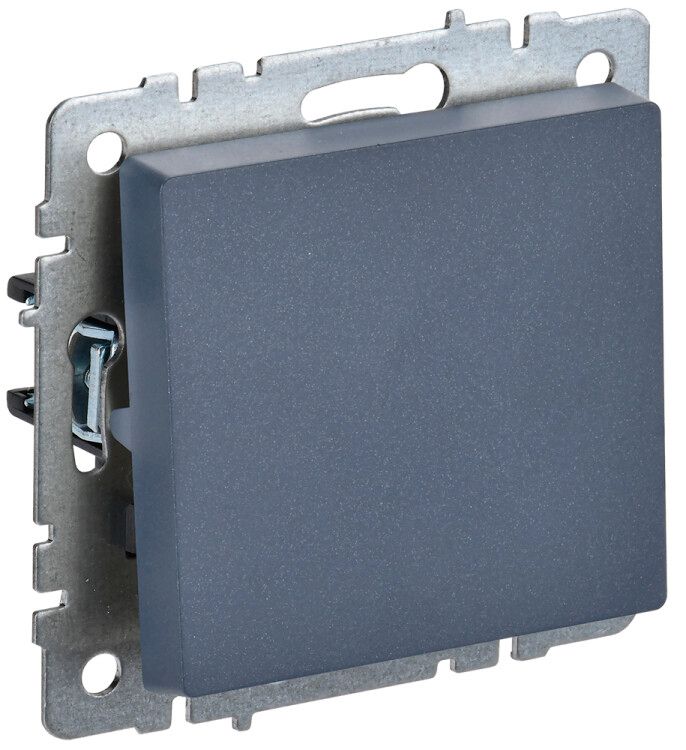

Выключатель перекрестный 1-кл. СП BRITE 10А ВС10-1-3-БрМ механизм маренго IEK BR-V13-0-10-K35

Выключатель перекрестный 1-клавишный 10А ВС10-1-3-БрМ механизм маренго - это элемент управления освещением в схемах с несколькими точками включения, где требуется переключение света между двумя проходными выключателями. Бренд IEK (ИЭК) предлагает этот механизм в серии BRITE, сочетая надежную работу, простую установку и эстетичный матовый корпус.

Назначение и область применения

Выключатель перекрестный 1-клавишный 10А ВС10-1-3-БрМ механизм маренго используется в схемах управления освещением, когда свет необходимо включать и выключать из трёх и более мест - например, на лестницах, длинных коридорах, спальнях с выходом в два места. Он работает в паре с двумя проходными выключателями, образуя так называемую “систему перекрёстного управления”. Подходит для жилых домов, офисов, гостиниц и других объектов, где важна удобная организация светового контроля.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,3 кВт при 230 В (например, несколько светодиодных светильников или одна люстра мощностью до 2 кВт)
• Номинальное напряжение: 230 В - рассчитан на бытовые сети переменного тока в России и странах СНГ
• Количество клавиш: 1 - одноклавишный перекрёстный тип, управление одним цепью
• Количество полюсов: 1 - переключает один фазный провод
• Способ подключения: винтовые клеммы - надёжное соединение с медными проводами сечением до 2,5 мм2
• Материал корпуса: пластик - устойчив к механическим воздействиям и не проводит ток
• Степень защиты IP20 - защищён от доступа пальцев и предметов >12,5 мм, но не предназначен для влажных помещений
• Способ монтажа: скрытый - устанавливается в подрозетник глубиной не менее 40 мм
• Количество модулей: 1 - занимает одно место в распределительной коробке
• Цвет: маренго - тёмно-серый матовый оттенок, совместим с другими изделиями серии BRITE
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Тип крепления: в распор (лапками) + винты - обеспечивает плотную фиксацию в подрозетнике
• Подсветка: отсутствует - не имеет индикации положения

Совместимость и монтаж

Механизм ВС10-1-3-БрМ совместим с любыми стандартными подрозетниками диаметром 68 мм, используемыми в России. Устанавливается в штробу или подготовленную нишу, после чего закрепляется лапками и винтами. Для работы в системе перекрёстного управления необходимы два проходных выключателя (например, IEK BRITE ВС10-1-2-БрМ) и сам перекрёстный выключатель. Кабель подводится через верхние и боковые входы - важно правильно подсоединить три провода: вход, выход и перемычка между контактами. Инструкция по подключению указана на внутренней стороне механизма.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2–99 и IEC 60669-1. Материал корпуса не поддерживает горение и не содержит токсичных веществ. Нагрузка не должна превышать 10 А - превышение тока вызывает перегрев и повреждение контактов. Не применяется в помещениях с повышенной влажностью (ванная, баня, улица) из-за низкой степени защиты IP20.

Преимущества

• Универсальная совместимость с другими изделиями серии BRITE - легко создать единый стиль интерьера
• Матовая отделка поверхности - не оставляет следов пальцев, хорошо сочетается с современным дизайном
• Надёжные винтовые клеммы - обеспечивают долговременный контакт без необходимости периодической затяжки
• Фиксация лапками и винтами - исключает проворачивание и выпадение при монтаже
• Произведён в соответствии с европейскими стандартами качества - гарантирует стабильную работу даже при частых переключениях

Ограничения применения

• Не подходит для установки во влажных помещениях - IP20 не защищает от воды и пара
• Не имеет подсветки - невозможно определить положение клавиши в темноте
• Работает только в составе системы с двумя проходными выключателями - нельзя использовать как обычный одноклавишный
• Не предназначена для управления мощными нагревательными приборами - максимальная нагрузка 2,3 кВт

Примеры использования

• Лестница в двухэтажном доме - включение света снизу, в середине и сверху
• Длинный коридор с тремя выходами - управление светом с каждого конца и посередине
• Спальня с двумя дверями - выключатель у кровати и у входа
• Офисный холл с несколькими входами - удобство управления освещением с любой точки

Практические советы

• При замене старого выключателя проверьте количество проводов - у перекрёстного их всегда три: L1, L2, C (перемычка)
• Выбирайте подрозетники с достаточной глубиной - минимум 40 мм, чтобы поместились все провода и механизм
• Не забудьте отключить питание перед монтажом - даже при отключенном выключателе есть опасность поражения током
• Для сложных схем рекомендуется сделать схему подключения на бумаге или воспользоваться приложением-визуализатором
• При заказе комплекта - берите один перекрёстный выключатель ВС10-1-3-БрМ и два проходных ВС10-1-2-БрМ - они точно совпадают по цвету и качеству
