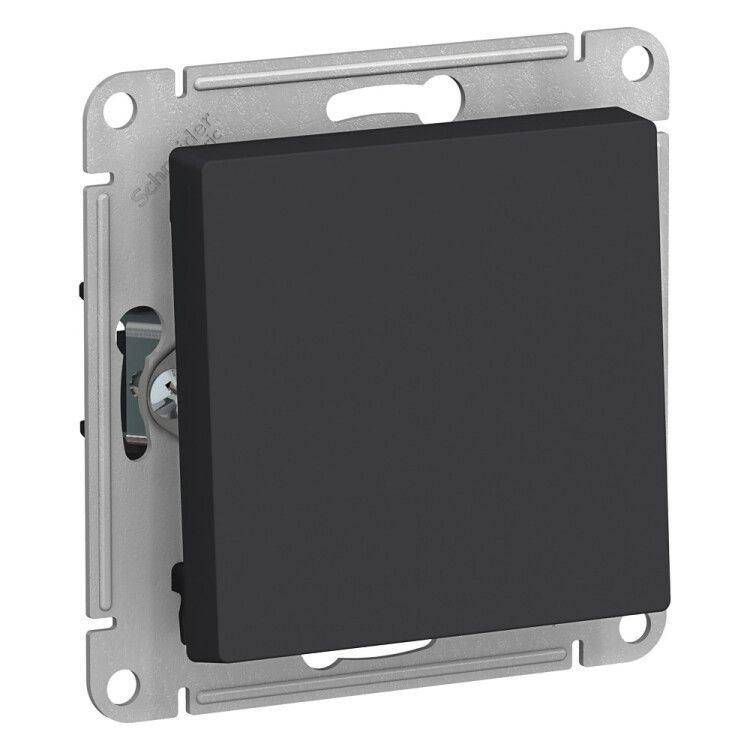

Переключатель перекрестный 1-кл. СП AtlasDesign 10А IP20 (сх. 7) 10AX механизм карбон SE ATN001071 APC

Переключатель перекрестный 1-клавишный 10А IP20 схема 7 механизм карбон SE - это механизм для управления освещением из двух мест, совместимый со стандартными рамками системы AtlasDesign. Подходит для бытовых и коммерческих объектов, где требуется удобное управление светом - например, в длинных коридорах, лестницах или спальнях.

Назначение и область применения

Этот перекрестный переключатель используется в схемах управления освещением с двух точек. Он работает в паре с двумя проходными выключателями, чтобы включить или выключить один светильник с любого из двух мест. Применяется в жилых домах, офисах, гостиницах, больницах - там, где важно иметь доступ к управлению светом с разных сторон помещения.

Технические характеристики

• Номинальный ток: 10 А - поддерживает нагрузку до 2,2 кВт при 220 В
• Номинальное напряжение: 220–250 В - рассчитан на стандартную сеть переменного тока
• Степень защиты: IP20 - защищён от контакта с пальцами и мелкими предметами, но не от воды и пыли; предназначен для внутренней установки
• Габариты: 71×71×40 мм - соответствует стандартным подрозетникам и рамкам AtlasDesign
• Материал корпуса: термопласт - прочный, не горючий, устойчив к деформациям
• Цвет: антрацит - матовая поверхность, сочетается с современной отделкой интерьера
• Подключение: винтовые клеммы - надёжный контакт, допускает провода до 2,5 мм2
• Способ монтажа: скрытая установка - встраивается в стену через подрозетник
• Тип механизма: перекрёстный, схема №7 - требует правильной последовательности подключения

Совместимость и монтаж

Механизм совместим только с рамками серии AtlasDesign. Для работы нужна пара проходных переключателей (не входят в комплект). Монтаж выполняется в стандартный подрозетник глубиной не менее 40 мм. Клеммы расположены сзади - перед установкой проверьте направление проводов. Напряжение питания - только переменное, 220–250 В. Не используйте с постоянным током или светодиодными драйверами без балласта.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях. Не содержит галогенов, что снижает риск образования токсичных веществ при перегреве. Соответствует нормам IEC 60669-1 для переключателей. Отсутствие подсветки исключает паразитные токи в LED-цепях.

Преимущества

• Матовое покрытие - не оставляет следов от пальцев, легко моется
• Ударопрочный термопласт - выдерживает частые включения, не трескается
• Чёткая фиксация в рамке - не люфтит после установки
• Совместимость с системой AtlasDesign - позволяет собирать единый стиль в интерьере
• Отсутствие подсветки - не создаёт помех в чувствительных электронных устройствах

Ограничения применения

• Не предназначена для влажных помещений - IP20 не обеспечивает защиту от влаги
• Не подходит для управления мощностью выше 2,2 кВт - не используйте с нагревательными приборами, мощными лампами или двигателями
• Требует обязательного использования с двумя проходными выключателями - сам по себе не функционирует как обычный выключатель
• Не имеет встроенной подсветки - если нужна подсветка, выбирайте другую модель
• Не совместим с другими сериями (например, Legrand, Viko, Gira) - только с рамками AtlasDesign

Примеры использования

• Лестница: включение света снизу и выключение наверху
• Спальня: управление потолочным светом с входа и с кровати
• Коридор: включение света у одной двери, выключение у другой
• Производственные помещения: контроль освещения вдоль длинного участка

Практические советы

• При монтаже внимательно следите за схемой подключения - перекрёстный переключатель имеет три клеммы, и неверное подсоединение сделает всю схему неработоспособной
• Проверяйте посадочные размеры: 71×71 мм должны точно совпадать с рамкой AtlasDesign
• Затягивайте винты клемм равномерно - переусердствовать нельзя, можно повредить пластик
• Если планируете использовать с LED-светильниками, убедитесь, что они совместимы с механическими переключателями - некоторые драйверы требуют минимума нагрузки
• При замене старого переключателя сохраняйте расцветку проводов - это предотвратит путаницу в схеме
