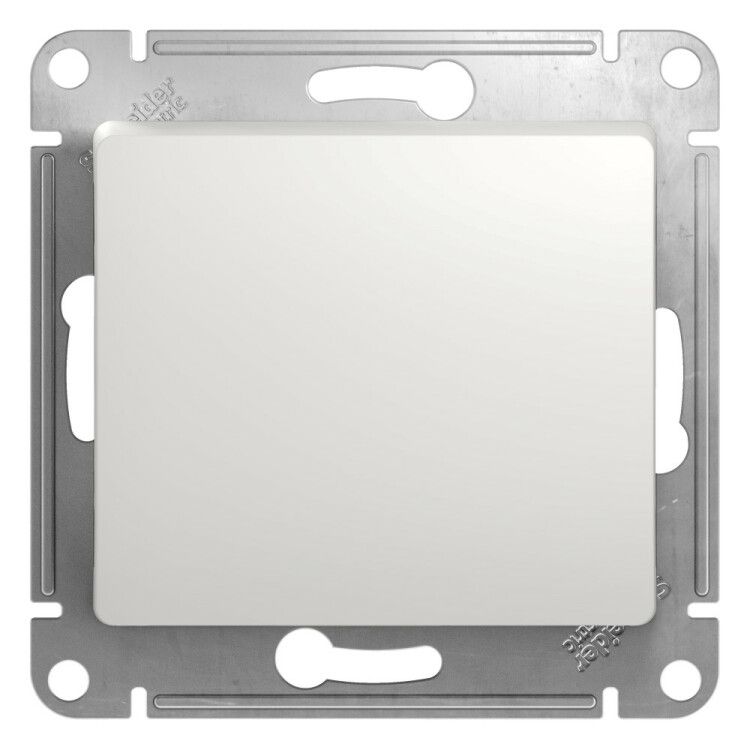

Переключатель перекрестный 1-кл. СП Glossa 10А IP20 (сх. 7) 10AX механизм бел. SE GSL000171 APC

Переключатель перекрестный 1-клавишный, схема 7, 10А, белый, механизм SE от бренда Systeme Electric (серия Glossa) предназначен для управления освещением из двух мест. Это надежный механизм для скрытой проводки, совместимый со стандартными рамками и подходящий для жилых и офисных помещений.

Назначение и область применения

Этот переключатель используется в схемах управления светом из двух точек - например, в длинном коридоре, на лестнице или в спальне у входа и у кровати. Он позволяет включить или выключить один светильник, находясь в любом из двух мест. Подходит для бытовых и коммерческих объектов с переменным током до 250 В и нагрузкой до 10 А. Применяется в системах освещения с классической двухклавишной схемой (два проходных + один перекрестный).

Технические характеристики

• Номинальный ток: 10 А - рассчитан на нагрузку до 2,5 кВт при 250 В (например, несколько LED-ламп или одна мощная люстра)
• Номинальное напряжение: 250 В AC - работает в стандартной сети 220–240 В
• Схема подключения: №7 - соответствует типовой схеме перекрестного переключателя с четырьмя контактами
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды; применяется только во внутренней проводке
• Габариты: 70,8 × 70,8 × 38,5 мм - совместим с большинством стандартных подрозетников
• Материал корпуса: PC+ASA - прочный пластик, устойчивый к царапинам и УФ-излучению
• Покрытие: глянцевое белое - легко моется, не желтеет со временем
• Тип монтажа: скрытая установка - фиксируется в подрозетнике
• Крепление: винтовое - надёжное соединение с клеммами
• Количество модулей: 0 - это механизм, а не модульный элемент; требует внешней рамки
• Подсветка: не предусмотрена - требуется отдельно приобрести модель с подсветкой, если нужна индикация

Совместимость и монтаж

Механизм SE серии Glossa совместим с любыми рамками стандарта 70×70 мм, в том числе от Systeme Electric, Legrand, ABB и других производителей с аналогичными габаритами. Для монтажа используйте стандартный подрозетник глубиной не менее 40 мм. Клеммы расположены в два ряда - верхний и нижний - что упрощает подключение проводов. Обязательно отключите питание перед работой. Напряжение на контакты подводится согласно схеме №7: два провода от одного проходного переключателя, два - от другого. Механизм не имеет полярности, но важно сохранить последовательность подключения всех трёх устройств в цепи (два проходных + один перекрестный).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренних электромонтажных устройств. Отсутствие галогенов снижает риск выделения токсичных веществ при нагреве. Сертифицирован для работы в помещениях с нормальной влажностью. Не предназначено для установки в ванных комнатах, на улице или в сырых зонах - степень защиты IP20 исключает контакт с водой и пылью.

Преимущества

• Устойчивый к повреждениям материал PC+ASA - долговечность даже при частом использовании
• Глянцевая отделка - эстетично сочетается с современным интерьером, легко протирается
• Эргономичные клеммы - удобно затягивать провода, особенно одножильные
• Совместимость с широким кругом рамок - не требует замены всей системы при ремонте
• Чёткая схема подключения - минимум ошибок при монтаже

Ограничения применения

• Не подходит для управления несколькими группами света - только одно осветительное устройство
• Не имеет подсветки - в темноте невозможно определить положение клавиши
• Только для скрытой проводки - нельзя использовать в открытую
• Запрещено применять в условиях повышенной влажности, на улице или в промышленных средах с пылью
• Требует обязательного наличия двух проходных переключателей в цепи - сам по себе не функционирует как обычный выключатель

Примеры использования

• Лестница между этажами - включение света у входа и у выхода
• Спальня - управление светом у двери и у кровати
• Длинный коридор - включение света с обоих концов
• Проекты с двойным управлением - часть комплексной схемы с двумя проходными переключателями

Практические советы

• Выбирайте этот механизм только если вам нужна именно схема управления из трёх точек (два проходных + один перекрестный); для двух точек достаточно двух проходных переключателей
• Проверьте посадочные размеры вашей рамки - механизм SE Glossa требует стандартную 70×70 мм
• При подключении пометьте провода: L1, L2, T1, T2 - так легче избежать путаницы
• Не используйте многожильные провода без наконечников - они плохо фиксируются в клеммах
• Если нужна подсветка - выбирайте другие модели серии Glossa с индексом “L” или “LED”
• При замене старого механизма - сравните схему подключения: убедитесь, что новая модель также имеет схему №7
