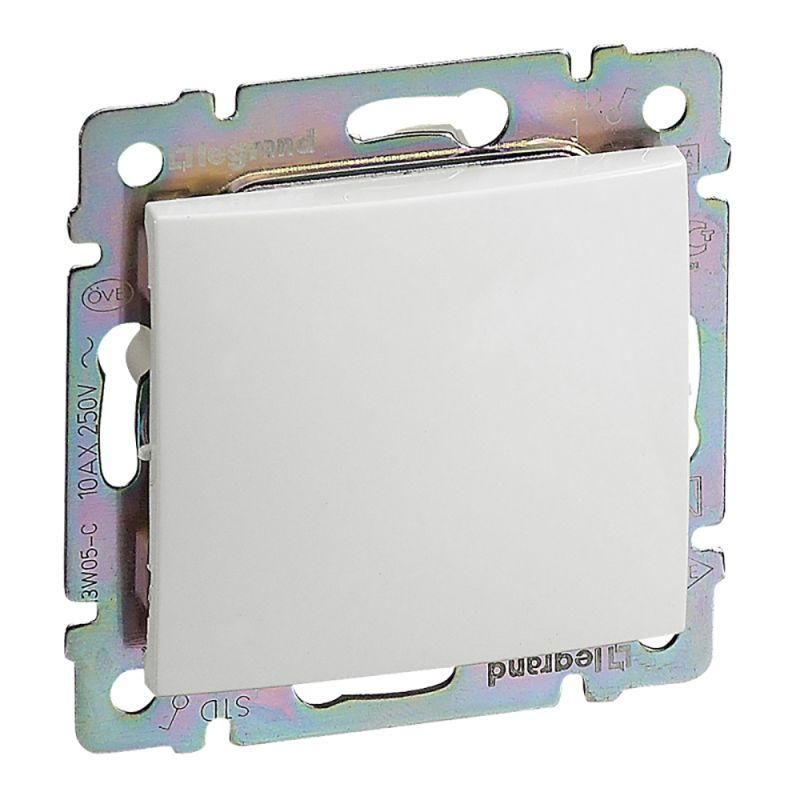

Переключатель перекрестный 1-кл. СП Valena 10А IP20 механизм бел. (DIY-упак.) IEK 694263 Legrand

Переключатель перекрестный одноклавишный промежуточный в рамку белый 10А IP20 от Legrand (серии Valena DIY, артикул 694263) используется для управления освещением или другой нагрузкой с трех и более точек. Это элемент схемы «проходного управления», где один переключатель устанавливается на входе, один - на выходе, а этот - между ними.

Назначение и область применения

Этот перекрестный переключатель применяется исключительно в составе сложных схем управления светом - когда требуется включить или выключить одну лампу из трех и более мест. Например: в длинном коридоре, на лестнице между этажами, в спальне с двумя входами. Он не работает самостоятельно - всегда нужен парный проходной переключатель на каждом конце цепи.

Технические характеристики

• Номинальный ток: 10 А - подходит для нагрузок до 2,2 кВт при 220 В (например, несколько светодиодных ламп или одна мощная люстра)
• Номинальное напряжение: 220–250 В - рассчитан на бытовую сеть в России и странах СНГ
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и влаги; подходит только для сухих помещений внутри зданий
• Способ подключения: винтовые клеммы - надежно фиксируют провода сечением до 2,5 мм2
• Габариты: 75×75×41,5 мм - соответствует стандартным подрозетникам глубиной 40–45 мм
• Материал корпуса: пластик, без галогенов - безопасен при возгорании, не выделяет токсичных газов
• Цвет: белый, глянцевая отделка - сочетается с большинством интерьерных решений
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C, подходит для жилых домов, офисов, административных зданий
• Монтаж: скрытый, с монтажной платой - механизм крепится в подрозетник, накладка закрывает щели

Совместимость и монтаж

Переключатель перекрестный одноклавишный промежуточный в рамку белый 10А IP20 совместим со всеми изделиями серии Valena DIY. Для работы в схеме с тремя точками управления необходимы:

• Два обычных проходных переключателя (на первом и последнем участке пути)
• Один или несколько таких же промежуточных - в зависимости от числа точек управления

Подключение выполняется через винтовые клеммы. Максимальное сечение провода - 2,5 мм2. Не используйте многожильные провода без оконцовки. Крепление - винтовое, с помощью боковых лапок в подрозетнике. Накладка легко снимается для замены или обслуживания.

Безопасность и стандарты

• Соответствует IEC 60669-1 - международному стандарту на выключатели
• Соответствует ТР ТС 004/2011 - требованиям безопасности электрооборудования в ЕАЭС
• Изделие не содержит галогенов - снижает риск образования ядовитых веществ при нагреве

Преимущества

• Простая механическая конструкция - долгий срок службы без обслуживания
• Чёткий тактильный ход клавиши - удобно чувствовать положение в темноте
• Глянцевая поверхность легко моется - подходит для детских комнат и больниц
• Монтажная плата в комплекте - упрощает установку и предотвращает провисание механизма

Ограничения применения

• Не использовать во влажных помещениях (ванная, баня, улица) - степень защиты IP20 недостаточна
• Не применять для управления двигателями, насосами, мощными нагревателями - максимальный ток 10 А ограничен
• Не устанавливать в системах с переменным током выше 250 В - возможен пробой изоляции
• Не использовать как самостоятельный выключатель - он не имеет функции “вкл./выкл.”, только переключение направления

Примеры использования

• Освещение лестницы: выключатель у входа в дом - промежуточный на 2-м этаже - выключатель у спальной комнаты
• Коридор длиной 15 метров: три точки управления - два проходных и один промежуточный
• Спальня с двумя входами: выключатель у двери и у кровати, с промежуточным в середине коридора

Практические советы

• При монтаже проверьте, что все провода правильно помечены - в промежуточных переключателях используются перемычки между верхними и нижними контактами
• Не затягивайте винты слишком сильно - можно повредить клемму или изолирующий материал
• Если схема не работает - проверьте порядок подключения: первый и последний элемент должны быть проходными, а промежуточный - только между ними
• Замена этого переключателя требует отключения питания - даже если кажется, что свет выключен, фаза может быть на другом проводе
• Для новых объектов рекомендовано использовать именно эту модель - она входит в официальный проектный ассортимент Legrand
