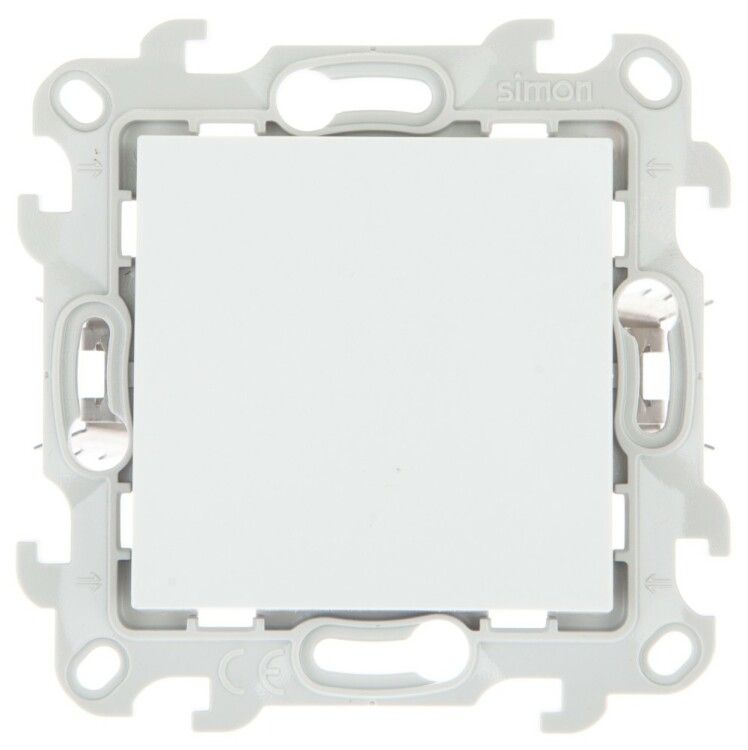

Переключатель перекрестный 1-кл. 1п 2мод. СП Simon 24 10А IP20 Push&Go механизм бел. 2420251-030

Переключатель перекрестный одноклавишный 1п 2мод 10А IP20 Push&Go белый от бренда Simon - это компактное устройство для управления освещением из трёх и более мест, например, в длинных коридорах, на лестницах или в больших комнатах. Артикул 2420251-030 совмещает надёжную работу с удобной системой Push&Go для быстрого монтажа.

Назначение и область применения

Этот перекрестный выключатель используется в схемах управления светом, где требуется включение и выключение из трёх и более точек. Он работает в паре с двумя проходными выключателями. Подходит для жилых домов, офисов, гостиниц, общественных зданий - там, где важно управлять освещением с нескольких входов. Устройство не предназначено для управления силовой нагрузкой выше 10 А - только для осветительных цепей и маломощного оборудования.

Технические характеристики

• Номинальное напряжение: 220 В - рассчитан на стандартную бытовую сеть
• Номинальный ток: 10 А - максимальная допустимая нагрузка
• Количество полюсов: 1 - управляет одной группой ламп
• Количество клавиш: 1 - один элемент управления
• Количество модулей: 2 - занимает два стандартных модуля в распределительной коробке
• Способ подключения: винтовые зажимы - надёжное соединение с проводами
• Максимальное сечение кабеля: 1,5 мм2 - не используйте провода толще
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: пластик - легкий, не проводит ток
• Покрытие: глянцевое - легко протирать, эстетичный вид
• Климатическое исполнение: УХЛ3 - можно использовать в помещениях с температурой от −10C до +40C и умеренной влажностью
• Система монтажа: Push&Go - позволяет фиксировать контакты без отвертки

Совместимость и монтаж

Переключатель перекрестный 1п 2мод 10А IP20 Push&Go белый совместим с другими изделиями серии Simon Push&Go. Монтируется в стандартную установочную коробку глубиной не менее 40 мм. Кабель сечением до 1,5 мм2 вставляется в контактные гнёзда - зажим автоматически фиксируется при нажатии. Для правильной работы необходимо соблюдать схему подключения: три провода (вход, выход, перемычка) должны быть правильно распределены между проходными и перекрестным выключателями. Не рекомендуется использовать с проводами больше 1,5 мм2 - возможна плохая фиксация и нагрев.

Безопасность и стандарты

Изделие соответствует внутреннему техническому условию ТУ 3464-001-77313241-08. Защита IP20 исключает риск случайного прикосновения к токоведущим частям, но не обеспечивает защиту от влаги - поэтому применение возможно только внутри помещений. Напряжение 220 В и ток 10 А соответствуют требованиям для бытовых сетей в России и странах СНГ.

Преимущества

• Система Push&Go ускоряет монтаж - не нужна отвёртка для затяжки контактов
• Глянцевое покрытие хорошо сочетается с современным интерьером
• Компактный формат (2 модуля) экономит место в распределительной коробке
• Надёжные винтовые зажимы обеспечивают долгий срок службы даже при постоянном использовании
• Поддерживает стандартную схему управления светом из трёх и более точек

Ограничения применения

• Не предназначен для влажных помещений - IP20 не защищает от брызг и пара
• Запрещено подключать нагрузку свыше 10 А - например, мощные обогреватели или насосы
• Не совместим с проводами сечением более 1,5 мм2 - риск перегрева и потери контакта
• Требуется обязательное использование в составе схемы с двумя проходными выключателями - сам по себе не функционирует
• Не подходит для наружной установки или открытых щитов

Примеры использования

• Управление светом в длинном коридоре: выключатель у входа - перекрестный в середине - выключатель у выхода
• Освещение лестницы: внизу, на площадке и наверху - три точки управления одним светильником
• Комната с несколькими входами: спальня с дверью и балконом - удобно выключить свет с любого порога

Практические советы

• Перед монтажом проверьте сечение всех проводов - они должны быть ≤1,5 мм2
• Обязательно отключите питание перед работой - даже при использовании Push&Go есть риск удара током
• При сборке схемы внимательно следите за маркировкой проводов: L, L1, L2 - путаница приведёт к неверной работе
• Если планируете заменить старый перекрестный выключатель - сравните количество модулей: этот модель требует места под 2 модуля
• Для лучшего контакта зачистите концы проводов на 8–10 мм - слишком мало или слишком много снижает надёжность
