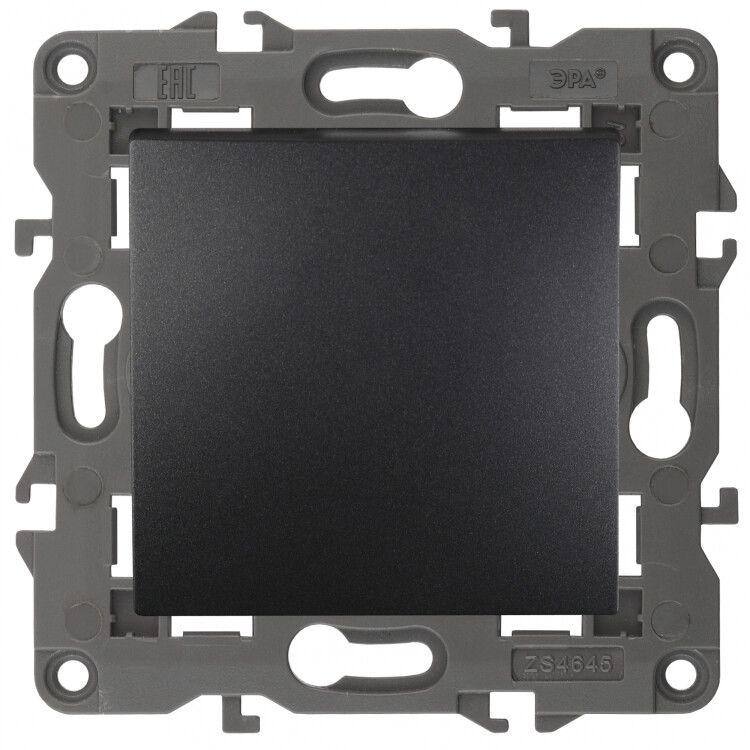

Переключатель перекрестный 1-кл. СП Elegance 14-1108-05 10А IP20 250В 10AX механизм антрацит Эра Б0034261

Переключатель промежуточный 1-клавишный 10А 250В IP20, серия Elegance, цвет антрацит - устройство для коммутации цепей освещения в трёхточечных схемах управления. Механизм с безвинтовыми клеммами и матовой антрацитовой накладкой обеспечивает надёжную работу в скрытых системах проводки. Артикул б0034261 соответствует серии Эра Elegance.

Назначение и область применения

Переключатель промежуточный используется в схемах управления освещением с тремя точками включения - например, на лестницах, длинных коридорах или спальнях с выходом из двух сторон. Отличается от обычного выключателя тем, что не размыкает цепь полностью, а меняет её направление между двумя основными выключателями. Подходит для внутренней проводки в жилых и офисных помещениях. Не предназначен для управления силовым оборудованием или высоконагруженными нагрузками.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт при 220 В
• Номинальное напряжение: 250 В - рассчитан на бытовые сети переменного тока
• Схема подключения: перекрёстный (переключатель промежуточный)
• Тип управления: механический - кнопка с фиксацией положений
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от воды и пыли
• Способ подключения: безвинтовые зажимы - быстрый монтаж без инструментов
• Материал корпуса: термопласт - устойчив к нагреву и химическим воздействиям
• Цвет: антрацит - матовая поверхность, не бликуют, сочетается с большинством рамок
• Количество клавиш: одна - управление одним каналом
• Способ монтажа: скрытая установка - встраивается в подрозетник
• Тип комплектации: механизм с накладкой - рамка продается отдельно
• Галогены: отсутствуют - безопаснее при возгорании, соответствует RoHS

Совместимость и монтаж

Механизм совместим со всеми стандартными подрозетниками глубиной 40–50 мм. Для установки требуется предварительно подготовленная ниша. Безвинтовые клеммы принимают одножильные и многожильные провода сечением от 0,5 до 2,5 мм2. Установка выполняется путём вставки механизма в подрозетник и фиксации распорными лапками. Накладка крепится после завершения подключения. Рамки серии Эра Elegance подходят идеально - они имеют одинаковые размеры и тип крепления. Кабель вводится сверху или снизу - ориентация не имеет значения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60669-1. Материал корпуса самозатухающий, не содержит галогенов - снижает риск распространения пламени и выделения токсичных веществ при перегреве. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги - применение в ванных, банях и на улице запрещено.

Преимущества

• Безвинтовые клеммы исключают необходимость затяжки отверткой - экономят время при монтаже
• Матовая антрацитовая отделка маскирует следы пальцев и не требует постоянной полировки
• Универсальная совместимость с рамками серии Эра Elegance - легко заменить или дополнить
• Термопласт устойчив к деформации даже при длительном нагреве от тока
• Отсутствие галогенов повышает экологическую безопасность при утилизации

Ограничения применения

• Не применяется в условиях повышенной влажности - IP20 не защищает от брызг и пара
• Запрещена установка вне помещений - не предназначена для наружного монтажа
• Не подходит для управления мощностью выше 2,2 кВт - превышение вызывает перегрев и выход из строя
• Требуется обязательное использование рамки - механизм без декора не эстетичен и не защищён
• Не работает в схемах с двумя точками - нужен обычный проходной или одноклавишный выключатель

Примеры использования

• Лестница с тремя уровнями: выключатель у входа, промежуточный на площадке, второй выключатель наверху
• Длинный коридор: два основных выключателя на концах, промежуточный в середине
• Спальня с двумя выходами: выключатель у двери, промежуточный у кровати, ещё один у второго выхода
• Офисные зоны с несколькими рабочими местами, где необходимо включать свет из нескольких точек

Практические советы

• При подключении проверьте, что провода не выпирают из клемм - это снижает контакт и создаёт риск перегрева
• Используйте только медные провода сечением 0,5–2,5 мм2 - алюминий несовместим
• Выбирайте рамки Эра Elegance того же цвета - антрацит хорошо сочетается с белыми и серыми поверхностями
• Не используйте этот переключатель как обычный - он не разрывает цепь, а лишь переключает её между двумя другими выключателями
• Проверьте соответствие номера артикула б0034261 перед заказом - другие модели серии могут иметь другую схему
