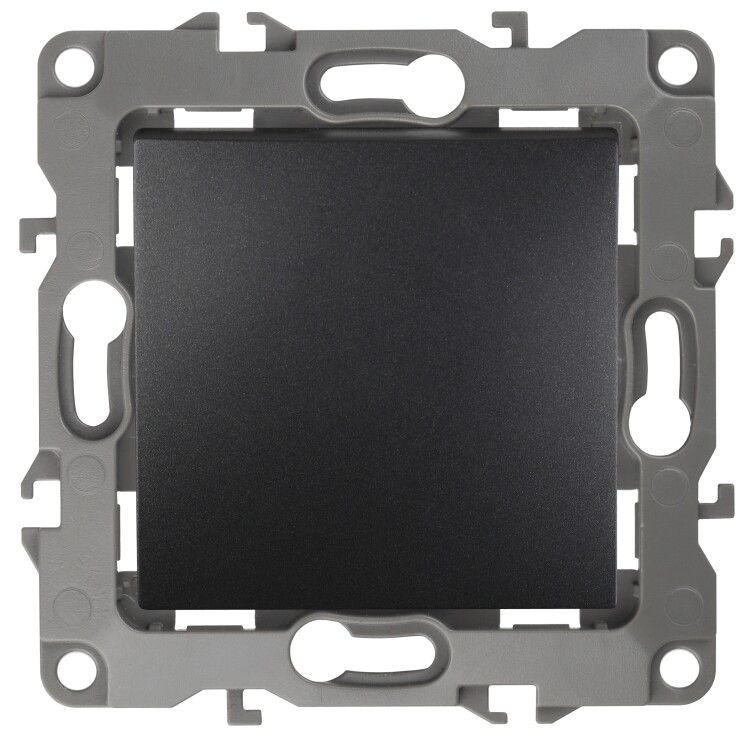

Переключатель 1-кл. СП Эра12 12-1103-05 10А IP20 250В 10AX механизм антрацит Эра Б0014643

Переключатель 1-клавишный 10А 250В IP20 антрацит от бренда Эра - механический выключатель для скрытой установки, предназначенный для коммутации освещения в двух точках. Артикул 12-1103-05 соответствует серии Эра 12 и подходит для стандартных подрозетников. Устройство не имеет подсветки, выполнено в матовом антрацитовом исполнении.

Назначение и область применения

Переключатель 1-клавишный 10А 250В IP20 антрацит используется для управления источниками света из двух мест - например, в коридорах, лестницах, спальнях или длинных помещениях. Это классический проходной переключатель, который работает в паре с другим аналогичным устройством. Подходит для бытовых и легких промышленных объектов, где требуется простое управление освещением без сложной автоматизации.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,2 кВт при 220 В (например, несколько светодиодных ламп или одна мощная люстра)
• Номинальное напряжение: 250 В - совместим с сетями 220–240 В, используемыми в России и странах СНГ
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и влаги; применяется только во внутренних помещениях
• Способ подключения: безвинтовые клеммы - зажимают провода при нажатии кнопки, исключая необходимость отвертки
• Габариты: 68×68×45 мм - стандартный размер для монтажа в подрозетники глубиной 45 мм
• Количество модулей: 2 - занимает два стандартных модуля в распределительной коробке
• Материал корпуса: поликарбонат - прочный, самозагасающий пластик, не содержит галогенов
• Цвет: антрацит - матовая поверхность, не царапается легко, сочетается с большинством рамок
• Тип управления: механический - надежный, без электроники, долговечный
• Монтажная плата: да - внутри есть платформа для фиксации механизма в подрозетнике

Совместимость и монтаж

Переключатель 1-клавишный 10А 250В IP20 антрацит устанавливается в стандартные металлические или пластиковые подрозетники глубиной 45 мм. Крепление осуществляется двумя способами: на распорные лапки и через винты - что обеспечивает надежную фиксацию даже в старых или неровных отверстиях. Для работы в схеме проходного управления нужен второй такой же переключатель. Оба устройства подключаются трёхпроводной схемой: фаза, перемычка между переключателями, выход на светильник. Автоматические клеммы позволяют вставить одножильный или многожильный провод сечением до 2,5 мм2 без предварительной подготовки. Рамки серии Эра 12 приобретаются отдельно - они совместимы с этим механизмом.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Отсутствие галогенов в материале снижает риск выделения токсичных веществ при перегреве. IP20 гарантирует безопасность при использовании в сухих помещениях, но не допускает установку в ванных, кухнях или на улице. Безвинтовые клеммы снижают риск плохого контакта, что уменьшает вероятность нагрева и возгорания.

Преимущества

• Быстрый монтаж благодаря безвинтовым клеммам - экономит время при установке
• Надежное соединение: парные клеммы обеспечивают стабильный шлейфовой контакт между переключателями
• Прочность материала: поликарбонат выдерживает высокую температуру и механические нагрузки
• Совместимость с рамками серии Эра 12 - единый дизайн всей линейки
• Отсутствие подсветки повышает срок службы и снижает энергопотребление

Ограничения применения

• Не предназначен для влажных помещений - IP20 недостаточно для ванной комнаты, бассейна или улицы
• Не подходит для управления мощностью выше 2,2 кВт - не использовать с электрокотлами, тепловыми завесами, мощными прожекторами
• Только в паре с таким же переключателем - один единственный экземпляр не будет работать как проходной
• Не поддерживает диммеры, таймеры или умные системы - только механическая коммутация
• Требуется наличие подрозетника глубиной минимум 45 мм - не подходит для тонких стен или декоративных панелей

Примеры использования

• Управление светом в коридоре: включение в начале, выключение в конце
• Освещение лестницы: включение снизу, выключение наверху
• Спальная комната: выключение света с кровати и включения у входа
• Производственные участки с двумя точками доступа - например, мастерская с двумя входами

Практические советы

• При подключении проверьте, чтобы фаза шла именно на общий контакт переключателя - иначе система не будет работать
• Используйте провода сечением 1,5–2,5 мм2 - более толстые могут не войти в клемму, тонкие - плохо зажиматься
• Если подрозетник слишком глубокий, используйте специальные удлинители или регулируемые крепления
• Выбирайте рамки Эра 12 того же цвета - антрацит хорошо сочетается с серебристыми и черными отделками
• Не затягивайте винты крепления слишком сильно - можно деформировать пластиковую основу
• Проверяйте целостность изоляции перед первым включением - особенно если провода были ранее демонтированы
