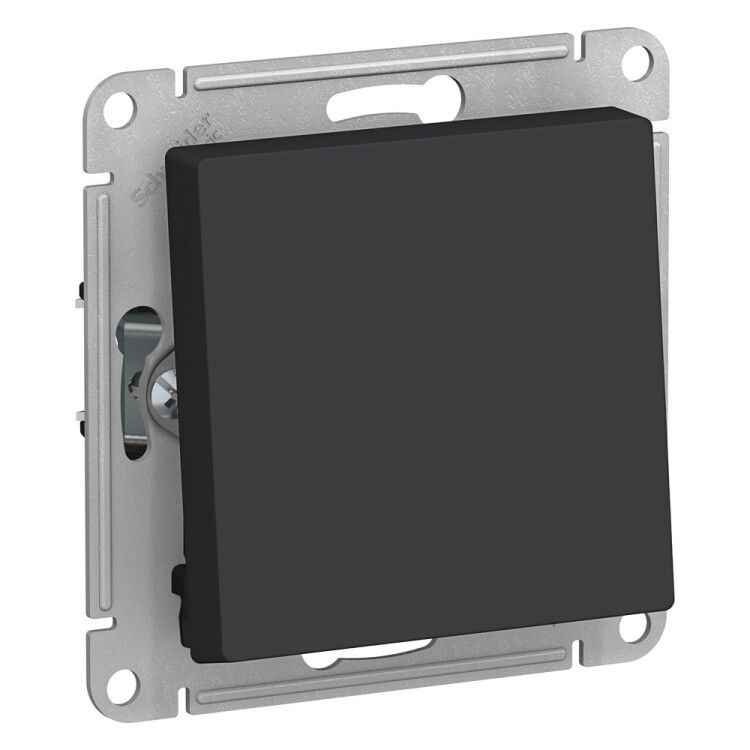

Переключатель одноклавишный ATLASDESIGN схема 6 10АХ механизм карбон - ATN001061 APC

Переключатель проходной 1-клавишный Systeme Electric артикула atn001061 - это механизм для управления освещением с двух мест, совместимый со стандартными рамками серии AtlasDesign. Подходит для бытовых и коммерческих сетей 220–250 В, рассчитан на ток до 10 А.

Назначение и область применения

Переключатель проходной 1-клавишный atn001061 предназначен для организации схемы управления светом из двух точек - например, в коридоре, на лестнице или в спальне, где удобно включить/выключить свет у входа и у кровати. Механизм работает в паре с другим таким же переключателем. Применяется в жилых домах, офисах, гостиницах и других объектах с необходимостью двойного управления освещением.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220–250 В
• Способ подключения: винтовые клеммы
• Схема подключения: переключатель на два направления (проходной)
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Габариты: 40×71×71 мм
• Материал корпуса: термопласт (ABS-пластик)
• Цвет: матовый черный (карбон)
• Тип крепления: винтовое
• Тип установки: скрытая (в подрозетник)
• Количество модулей: 0 - требует установки в рамку
• Подсветка: не предусмотрена
• Состав: не содержит галогенов

Совместимость и монтаж

Механизм atn001061 совместим с рамками серии AtlasDesign от Systeme Electric. Для работы требуется установка в стандартный подрозетник глубиной не менее 40 мм. Крепление осуществляется через винты на боковых планках механизма. Подключение проводов - только винтовыми зажимами; рекомендуется зачищать концы проводов на 8–10 мм. Обязательно используйте второй такой же переключатель для реализации проходной схемы. Накладка в комплекте - она уже является лицевой частью, внешняя декоративная рамка продается отдельно.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. IP20 обеспечивает защиту от случайного контакта с токоведущими частями, но не предназначено для влажных зон (ванна, баня, улица). Отсутствие галогенов снижает выделение токсичных веществ при нагреве. Соответствует нормам для электроустановок в жилых и общественных зданиях.

Преимущества

• Матовая поверхность с эффектом soft touch - приятна на ощупь, не оставляет следов от пальцев
• Устойчивый к царапинам и УФ-излучению материал - сохраняет вид даже при длительном использовании
• Компактные размеры - легко помещаются в стандартные подрозетники
• Совместимость с серийной системой AtlasDesign - позволяет собирать единый стиль интерьера
• Надёжные винтовые клеммы - обеспечивают прочный контакт без необходимости специальных инструментов

Ограничения применения

• Не используется в условиях повышенной влажности - IP20 не допускает попадания воды
• Не подходит для управления нагрузкой выше 10 А - нельзя использовать для мощных приборов (электрокотлы, тепловые завесы)
• Требует обязательной установки в рамку - сам по себе не имеет декоративной отделки
• Не имеет подсветки - в темноте сложно найти клавишу без дополнительного освещения
• Не совместим с автоматическими системами (умный дом) без дополнительных модулей

Примеры использования

• Управление светом в длинном коридоре: один переключатель у входа, второй у выхода
• Освещение лестницы: включение снизу и выключение наверху
• Спальная комната: выключатель у двери и рядом с кроватью
• Зона отдыха: управление торшером или потолочным светильником с двух сторон комнаты

Практические советы

• При монтаже проверьте, что провода подключены правильно: фаза идут на общий контакт, а два проходных - на перемычки между переключателями
• Выбирайте рамку AtlasDesign того же цвета - матовый чёрный карбон хорошо сочетается с другими элементами серии
• Не затягивайте винты слишком сильно - можно повредить пластиковые клеммы
• Если нужна подсветка - выбирайте рамки с LED-подсветкой, так как сам механизм её не имеет
• Для замены старого переключателя - убедитесь, что новый имеет ту же схему (6-позиционную) и аналогичные размеры
