Переключатель одноклавишный ATLASDESIGN схема 6 10АХ механизм бежевый - ATN000261 APC

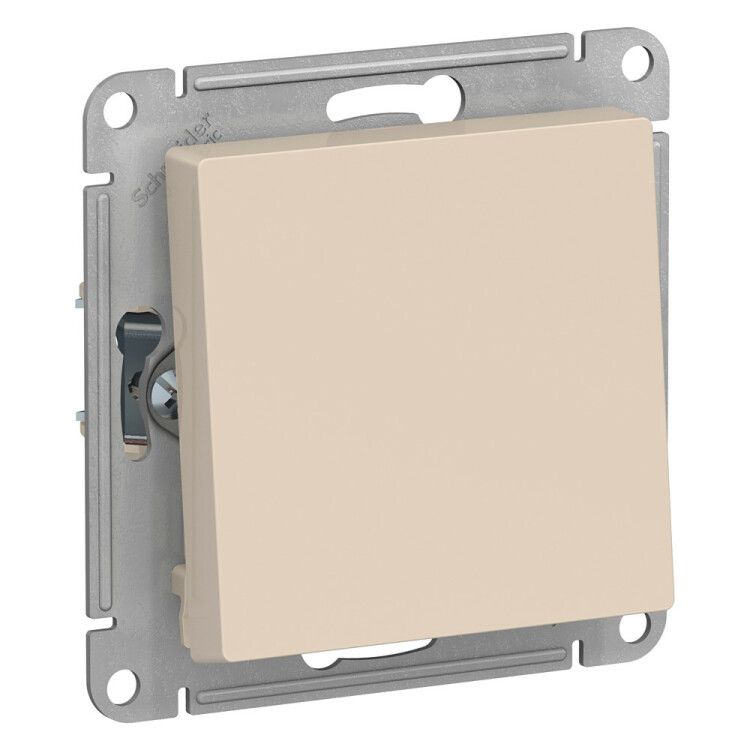

Переключатель проходной 1-клавишный Systeme Electric артикула atn000261 - это механизм для управления освещением из двух мест, подходящий для скрытой установки в жилых и общественных помещениях. Продукт серии AtlasDesign сочетает надёжную механику, простую сборку и эстетичный бежевый корпус.

Назначение и область применения

Переключатель проходной 1-клавишный Systeme Electric используется там, где требуется включение и выключение одного источника света из двух разных точек - например, у входа и выхода из комнаты, в длинном коридоре или на лестнице. Подходит для бытовых и коммерческих объектов: квартир, офисов, гостиниц, больниц. Механизм работает в сети переменного тока 220 В, рассчитан на нагрузку до 10 А - то есть управляет обычными люминесцентными, светодиодными или incandescent лампами мощностью до 2,2 кВт.

Технические характеристики

• Номинальное напряжение: 220 В
• Номинальный ток: 10 А
• Тип управления: клавишный
• Схема подключения: переключатель на два направления (проходной)
• Способ монтажа: скрытая установка в монтажную коробку
• Тип крепления: винтовое
• Способ подключения: винтовые зажимы (до 2,5 мм2 провода)
• Габариты: 40×71×71 мм
• Цвет: бежевый
• Материал корпуса: ABS-пластик
• Отделка: глянцевая
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Подсветка: отсутствует
• Количество модулей: 0 - требует внешней рамки
• Содержание галогенов: нет

Совместимость и монтаж

Этот механизм предназначен исключительно для установки в стандартные монтажные коробки глубиной не менее 40 мм. Он совместим с рамками серии AtlasDesign и другими изделиями с аналогичным креплением. Для работы необходим второй такой же проходной переключатель и соединительный трёхжильный кабель между двумя устройствами. Клеммы обеспечивают плотный контакт с медными проводами сечением до 2,5 мм2. Не используйте многожильные провода без оконцовки - возможна потеря контакта. Лапки механизма имеют усиленную конструкцию - они фиксируются в коробке даже при слабом креплении стенки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в сухих помещениях. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания влаги или пыли - поэтому запрещено применять в ванных комнатах, на улице или в сырых помещениях. Отсутствие галогенов снижает риск образования токсичных веществ при повышении температуры.

Преимущества

• Усиленные монтажные лапки обеспечивают прочную фиксацию в коробке, снижают риск расшатывания после длительной эксплуатации
• ABS-пластик устойчив к царапинам и выгоранию под UV-светом - сохраняет внешний вид долгие годы
• Глянцевая отделка легко моется, не собирает пыль
• Совместим с широкой линейкой рамок AtlasDesign - позволяет собирать единый дизайн интерьера
• Производится компанией Systeme Electric - известной своими решениями для профессиональной электромонтажной практики

Ограничения применения

• Не предназначена для установки во влажных помещениях (ванная, баня, подвал) - IP20 недостаточно
• Не имеет подсветки - невозможно найти выключатель в темноте
• Требуется обязательное использование внешней декоративной рамки - механизм сам по себе не является законченным изделием
• Не подходит для управления несколькими группами света - только одна группа на один переключатель
• Не рекомендуется для высокочастотных переключений (например, в системах автоматизации) - предназначен для ручного управления

Примеры использования

• Управление светом в спальной комнате: один переключатель у двери, второй у кровати
• Освещение длинного коридора: включение/выключение с обоих концов
• Лестница между этажами: удобство включения света снизу и выключения сверху
• Зона отдыха с двумя входами - например, терраса с доступом из дома и с улицы

Практические советы

• Выбирайте пару таких же переключателей - один будет первым, другой вторым; важно не перепутать их при монтаже
• Проверьте посадочный диаметр монтажной коробки - он должен соответствовать габаритам 40×71×71 мм
• Обязательно используйте рамку AtlasDesign того же цвета - без неё механизм выглядит незавершённо
• При подключении пометьте провода: L - фаза, L1/L2 - переходные контакты, N - ноль (не подключается к переключателю)
• Не затягивайте винты слишком сильно - можно повредить пластиковую клемму
• Если нужна подсветка - выбирайте модель с этой функцией или установите отдельный LED-индикатор рядом
