Переключатель одноклавишный ATLASDESIGN схема 6 10АХ механизм белый - ATN000161 APC

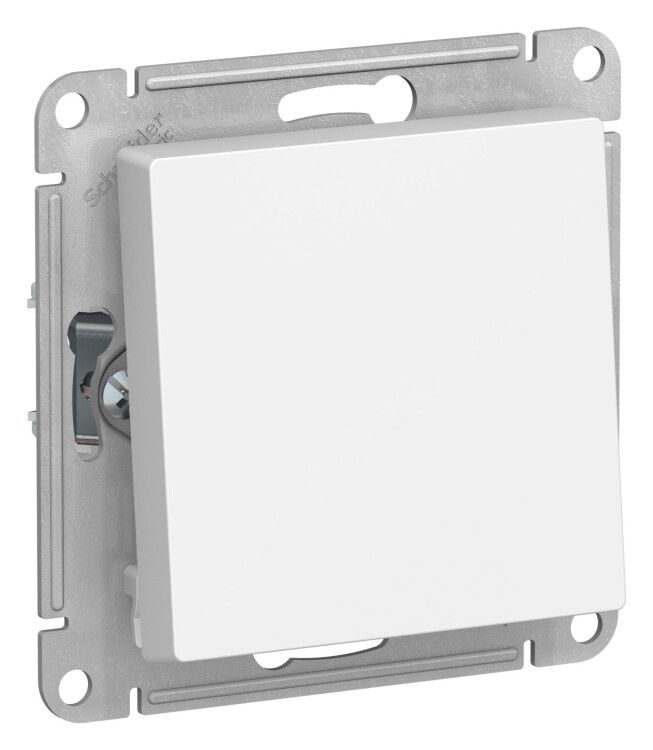

Переключатель проходной 1-клавишный, схема 6, 10АХ, механизм, белый от Systeme Electric (серия AtlasDesign, артикул atn000161) предназначен для управления освещением с двух мест. Это механизм без лицевой пластины, который устанавливается внутрь монтажной коробки и совмещается с декоративными рамками других изделий серии.

Назначение и область применения

Этот переключатель используется там, где нужно включать и выключать один источник света из двух разных точек - например, в длинном коридоре, на лестнице или в спальне у входа и у кровати. Механизм работает в бытовых и коммерческих сетях с напряжением до 220 В и током до 10 А. Подходит для жилых помещений, офисов, гостиниц и общественных зданий.

Технические характеристики

• Номинальное напряжение: 220 В
• Номинальный ток: 10 А
• Количество клавиш: 1
• Тип управления: клавиша
• Способ монтажа: скрытая установка
• Тип крепления: винтовое
• Способ подключения: винтовые зажимы
• Габаритные размеры: 71×71×40 мм
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от воды и пыли)
• Материал корпуса: пластик с ионами серебра
• Цвет: белый, глянцевая отделка
• Подсветка: отсутствует
• Количество модулей: 0 (это только механизм, не готовый выключатель)
• Серия: AtlasDesign

Совместимость и монтаж

Механизм совместим со всеми рамками и крышками серии AtlasDesign. Для работы требуется два таких механизма, установленных в разных точках, и правильная схема подключения (схема 6 - проходная). Крепится в стандартную монтажную коробку глубиной не менее 40 мм. Прямые усиленные лапки обеспечивают плотную фиксацию без люфта. Подключение проводов - через винтовые клеммы, допускаются медные жилы сечением до 2,5 мм2. Не требует специальных инструментов, но важно соблюдать полярность при подключении - фаза должна заходить на общий контакт, а два проходных контакта соединяются между собой перемычкой.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электроприборов. Номинальный ток 10 А позволяет использовать его с нагрузкой до 2,2 кВт (например, несколько светодиодных ламп или одна мощная люстра). Отсутствие подсветки исключает риск мерцания при использовании с энергосберегающими лампами. Материал корпуса содержит ионы серебра - это снижает рост бактерий на поверхности, что особенно актуально в медицинских и детских помещениях. Галогены в составе пластика присутствуют - не рекомендуется применять в системах с высокими требованиями к экологичности (например, в зонах с запретом на галогены).

Преимущества

• Усиленные монтажные лапки - механизм не шатается после установки
• ABS-пластик устойчив к царапинам и УФ-излучению - сохраняет внешний вид даже при частой эксплуатации
• Антибактериальное покрытие - повышает гигиеничность в местах с высокой проходимостью
• Глянцевая поверхность легко моется
• Совместимость с широкой линейкой рамок AtlasDesign - можно менять стиль интерьера без замены механизма

Ограничения применения

• Не предназначен для открытой установки - требует монтажной коробки
• IP20 - нельзя использовать во влажных помещениях (ванна, баня, улица)
• Не имеет подсветки - в темноте сложно найти клавишу, если не установлена отдельная подсветка рамки
• Только механизм - не является законченным устройством; нужна отдельная рамка и декоративная крышка
• Не подходит для управления несколькими группами света - только одиночная схема проходного включения

Примеры использования

• Лестница: один выключатель у входа, второй - на верхнем этаже
• Спальня: выключатель у двери и у кровати
• Коридор: управление светом с обоих концов
• Офис: включение света в рабочей зоне с двух сторон комнаты

Практические советы

• Выбирайте этот механизм только если планируете использовать его в паре с другим таким же - для проходной схемы нужны два устройства
• Проверьте глубину монтажной коробки перед установкой - минимальная глубина 40 мм
• При подключении используйте маркировку контактов: L - общий, 1 и 2 - проходные. Неправильное подсоединение сделает схему неработоспособной
• Для удобства в темноте выбирайте рамки с подсветкой - сам механизм её не имеет
• Не используйте с нагрузкой выше 10 А - это может вызвать перегрев и выход из строя
• Замените старый выключатель этим механизмом только при наличии подходящей рамки AtlasDesign - другие серии не совместимы по форме и креплению
