Выключатель 1-кл. СП Etika 10А IP20 250В 10AX безвинтов. зажимы механизм бел. IEK 672201 Legrand

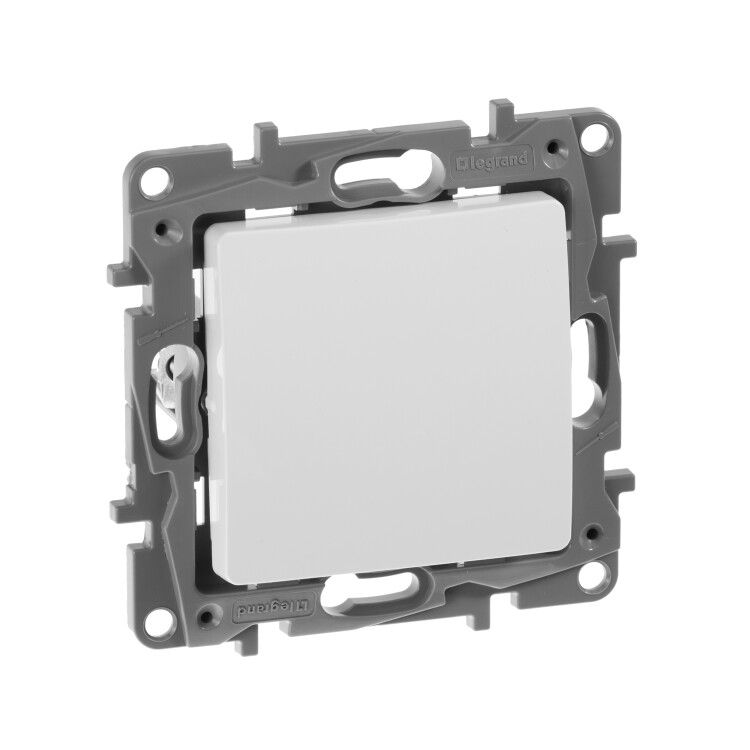

Выключатель одноклавишный Legrand Etika с артикулом 672201 - это надёжное устройство для управления светом и бытовыми приборами в жилых и общественных помещениях. Устройство выполнено в белом глянцевом корпусе, рассчитано на ток до 10 А и напряжение 250 В, подходит для скрытой установки с использованием винтовых клемм.

Назначение и область применения

Выключатель одноклавишный Legrand Etika предназначен для коммутации цепей освещения, вентиляции и других слаботочных нагрузок в условиях постоянного использования. Подходит для установки в квартирах, офисах, школах, больницах и других объектах с нормальной влажностью и температурным режимом. Применяется исключительно в сетях переменного тока с частотой 50–60 Гц.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Количество клавиш: 1
• Тип подключения: винтовые клеммы
• Максимальное сечение кабеля: 2,5 мм2
• Глубина монтажа: 29 мм
• Габариты: 76×76×44 мм
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от воды и пыли)
• Материал корпуса: поликарбонат
• Материал клавиши: глянцевый АБС-пластик
• Цвет: белый
• Тип монтажа: скрытый (в монтажную коробку)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C)
• Гарантия: 24 месяца
• Соответствие стандартам: IEC 60669-1, ТР ТС 004/2011
• Не содержит галогенов

Совместимость и монтаж

Выключатель Legrand Etika 672201 совместим со стандартными монтажными коробками глубиной не менее 29 мм. Крепление осуществляется за счёт острых распорных лапок и двух шурупов - обеспечивается устойчивая фиксация даже в старых коробках с износом. Для подключения используются винтовые клеммы, допускающие зажим медных проводов сечением до 2,5 мм2. Нельзя использовать алюминиевые провода - риск ослабления контакта и перегрева.

Монтажная плата есть - позволяет легко собирать группы выключателей в одном блоке. Серия Etika имеет унифицированный профиль, что упрощает установку нескольких устройств рядом без щелей и перекосов.

Безопасность и стандарты

Все токоведущие части закрыты внутренними экранами - предотвращается случайное прикосновение к живым элементам при замене лампы или ремонте. Корпус выполнен из самозатухающего поликарбоната, который не поддерживает горение. Соответствует требованиям международного стандарта IEC 60669-1 и техрегламенту ЕАЭС ТР ТС 004/2011. Выключатель не содержит галогенов - безопасен при возгорании, не выделяет токсичных паров.

Преимущества

• Короткий ход клавиши - минимальный уровень шума при включении/выключении
• Глянцевая поверхность клавиши - устойчива к загрязнениям, легко моется
• Надёжная фиксация в коробке благодаря широкому углу распорных лапок
• Изделие не требует периодического обслуживания
• Подходит для многопостовой сборки - идеально для групповых панелей

Ограничения применения

• Не предназначена для открытой установки - IP20 не защищает от влаги и пыли
• Запрещён монтаж во влажных помещениях (ванная, бассейн, баня) без дополнительной защиты
• Не подходит для нагрузок выше 10 А - нельзя подключать мощные нагреватели, кондиционеры, насосы
• Не работает с автоматическими системами управления - только ручное управление
• Не имеет функции подсветки - опция недоступна в этой модели

Примеры использования

• Управление потолочным светом в спальне
• Включение вытяжки на кухне
• Переключение света в коридоре или туалете
• Компонент в составе блока из трёх выключателей для комнаты с несколькими источниками света

Практические советы

• При монтаже проверьте глубину монтажной коробки - она должна быть минимум 29 мм, иначе механизм не войдёт полностью
• Затягивайте винты клемм равномерно - переусердствовать нельзя, чтобы не повредить контактную площадку
• Обрезайте изоляцию провода так, чтобы оставалось 8–10 мм свободного проводника - меньше не зафиксируется, больше будет торчать и вызывать замыкание
• Для долговечности используйте только медные провода - алюминий несовместим с этим типом клемм
• При установке в новостройках рекомендуется выбирать этот выключатель Legrand Etika 672201 как часть единой системы - он гармонично сочетается с другими изделиями серии Etika
