Выключатель одноклавишный GLOSSA СП 10А IP20 схема 1 Systeme Electric GSL000111

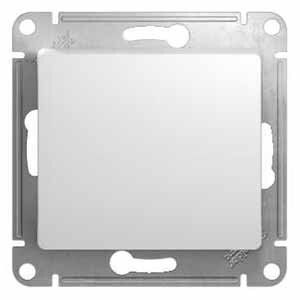

Выключатель одноклавишный Systeme Electric серии GLOSSA (артикул gsl000111) - надёжный элемент для управления освещением в жилых и офисных помещениях. Механизм с глянцевой белой накладкой рассчитан на работу в бытовых сетях переменного тока 250 В, 10 А, защищён от попадания пальцев и мелких предметов (IP20), устанавливается скрытно в стеновые коробки.

Назначение и область применения

Выключатель одноклавишный GLOSSA предназначен для коммутации светильников и других нагрузок до 10 А в однофазной сети 250 В. Подходит для установки в квартирах, домах, офисах, школах - там, где требуется простое управление освещением одной группой светильников. Не применяется для управления мощными нагревательными приборами, двигателями или оборудованием выше 2,5 кВт.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В AC
• Способ монтажа: скрытая установка в подрозетник
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых частиц размером более 12,5 мм
• Количество клавиш: 1
• Схема подключения: однополюсный (1-полюсный, разрыв фазы)
• Габариты: 70,8 × 70,8 × 38,5 мм
• Глубина монтажа: 22,6 мм
• Материал корпуса: PC+ASA - прочный термостойкий пластик, устойчивый к царапинам и УФ-излучению
• Поверхность: глянцевая, без покрытия, не требует специального ухода
• Тип крепления: винтовые зажимы
• Количество модулей: 0 - механизм устанавливается в стандартную рамку, не занимает место в DIN-рейке
• Содержание галогенов: отсутствует

Совместимость и монтаж

Механизм совместим со всеми стандартными подрозетниками глубиной не менее 22,6 мм. Крепится в рамке через винты - не требует специальных инструментов. Клеммы расположены в два ряда: верхний - для входа (фаза), нижний - для выхода (на светильник). Для правильного подключения важно соблюдать полярность: фаза подводится к контакту с пометкой L, ноль и земля не подключаются - выключатель разрывает только фазу. Накладка легко снимается для обслуживания, не требует демонтажа всей системы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Конструкция исключает случайное прикосновение к токоведущим частям благодаря защищённым клеммам и классу IP20. Материал корпуса самозатухающий, не распространяет горение. Продукт не содержит галогенов, что снижает риск образования токсичных веществ при перегреве.

Преимущества

• Ударопрочный и долговечный материал PC+ASA - не желтеет и не царапается при регулярном использовании
• Эргономичные клеммы позволяют удобно затягивать провода даже в ограниченном пространстве подрозетника
• Глянцевая поверхность легко моется, сохраняет внешний вид годами
• Совместим с большинством рамок серии GLOSSA и другими системами, имеющими стандартные размеры 70×70 мм
• Не требует дополнительного оборудования - работает сразу после монтажа

Ограничения применения

• Не предназначена для влажных помещений (ванная, баня, бассейн) - степень защиты IP20 недостаточна
• Не подходит для управления нагрузками выше 10 А (например, электрокотлы, сплит-системы)
• Не имеет подсветки - в темноте невозможно определить положение клавиши
• Не используется в цепях постоянного тока (DC)
• Запрещено использовать в местах с высокой запылённостью или агрессивной средой

Примеры использования

• Управление потолочным светильником в спальне
• Включение точечных светильников в коридоре
• Коммутация люстры в гостиной
• Подключение света в офисной комнате или учебном кабинете

Практические советы

• При монтаже используйте провода сечением 1,5–2,5 мм2 - они идеально подходят для 10 А
• Обязательно проверьте глубину подрозетника перед установкой - минимальная рекомендуемая глубина 22,6 мм
• Не затягивайте клеммы слишком сильно - можно повредить контактную площадку
• Если нужна подсветка - выбирайте рамку с LED-индикацией, совместимую с этим механизмом
• Для замены достаточно снять накладку - не надо трогать провода в стене
