Дроссель 1И1000ДРИ48-002УХЛ1 220В-9,5А с ИЗУ | 01747 GALAD 1003549

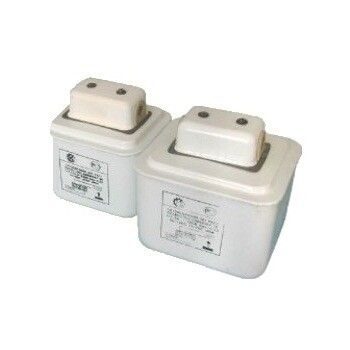

Пускорегулирующий аппарат 1И1000ДРИ48-002 независимый IP54 УХЛ1 - это дроссель с импульсно-зажигающим устройством (ИЗУ), предназначенный для запуска и стабилизации работы металлогалогенных ламп мощностью 1000 Вт в сетях 220 В. Бренд Кадошкинский ЭТЗ и артикул 1И1000ДРИ48-002 указаны на корпусе; этот аппарат используется там, где требуется надежное включение ламп ДРИ без дополнительной регулировки яркости.

Назначение и область применения

Пускорегулирующий аппарат 1И1000ДРИ48-002 предназначен для запуска и ограничения рабочего тока разрядных ламп высокого давления - в первую очередь металлогалогенных (ДРИ). Он работает в сетях переменного тока 50 Гц с напряжением 220 В. Применяется исключительно в составе светильников открытого или закрытого типа, где требуется стабильное зажигание и работа лампы после старта. Подходит для улицы, промышленных помещений, спортивных площадок, складских комплексов и других объектов с жесткими условиями эксплуатации.

Технические характеристики

• Мощность лампы: 1000 Вт
• Напряжение сети: 220 В
• Ток сети и рабочий ток лампы: 9,5 А
• Пусковой ток лампы: до 16 А
• Коэффициент мощности: 0,5 - требует учета при расчете нагрузки на сеть
• Потери мощности: 66 Вт - часть энергии расходуется на нагрев аппарата
• Тип ПРА: ЭмПРА (электромагнитный пускорегулирующий аппарат)
• Импульсно-зажигающее устройство (ИЗУ): встроенное - не требует внешнего стартера
• Корпус: металлический, защищённый от механических повреждений
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Климатическое исполнение: УХЛ1 - рассчитан на работу при температуре от −40 C до +40 C
• Класс защиты: I - обязательное подключение к заземляющему проводнику
• Количество управляемых ламп: одна
• Функция диммирования: отсутствует - нельзя изменять яркость
• Нормативный документ: ТУ ИЖЯН.675832.330ТУ

Совместимость и монтаж

Пускорегулирующий аппарат 1И1000ДРИ48-002 совместим только с металлогалогенными лампами типа ДРИ мощностью 1000 Вт. Не подходит для светодиодных, люминесцентных или галогенных ламп. Для правильного подключения необходимо соблюдать схему, указанную в паспорте светильника - входные контакты подключаются к сети 220 В, выходные - к лампе через ИЗУ. Монтаж выполняется внутри корпуса светильника. Обязательно использовать заземление из-за класса защиты I. Корпус имеет крепёжные отверстия для фиксации на металлической основе. Диаметр выводов соответствует стандартным контактам для ламп ДРИ - проверьте соответствие перед установкой.

Безопасность и стандарты

Аппарат соответствует требованиям ТУ ИЖЯН.675832.330ТУ. Защита IP54 позволяет работать во влажных и пыльных средах, но не допускает постоянного воздействия струи воды или погружения. Класс защиты I обязывает подключать корпус к контуру заземления - игнорирование этого правила создаёт риск поражения током. Температурный диапазон УХЛ1 гарантирует работу в холодном климате, однако при длительной работе в условиях выше +40 C возможен перегрев и снижение срока службы.

Преимущества

• Встроенный ИЗУ - не нужен внешний стартер, упрощает сборку светильника
• Металлический корпус - прочнее пластиковых аналогов, лучше отводит тепло
• Высокая степень защиты IP54 - подходит для наружной установки и производственных помещений
• Климатическое исполнение УХЛ1 - работает при минусовых температурах, что важно для зимних условий
• Подтверждённая совместимость с лампами ДРИ и типом HI - гарантированное зажигание

Ограничения применения

• Не поддерживает диммирование - яркость лампы фиксирована
• Низкий коэффициент мощности (0,5) - увеличивает потребление реактивной мощности, требует компенсации в крупных системах освещения
• Потери мощности 66 Вт - значительный нагрев, не рекомендован для герметичных корпусов без вентиляции
• Не совместим с LED, CFL, HPS или другими типами ламп
• Требует заземления - невозможна установка без доступа к PE-проводу
• Не предназначен для частого включения/выключения - сокращается срок службы ИЗУ

Примеры использования

• Освещение автостоянок и парковок с металлогалогенными светильниками
• Производственные участки с высокими потолками - цеха, склады, логистические терминалы
• Спортивные площадки и стадионы (при наличии подходящего корпуса светильника)
• Уличное освещение дорог и тротуаров в регионах с суровым климатом

Практические советы

• Перед заменой проверьте, что новая лампа точно соответствует 1000 Вт и типу ДРИ - неверная лампа может не зажечься или вывести ПРА из строя
• При монтаже в закрытом корпусе обеспечьте минимальный воздушный зазор вокруг аппарата - он сильно нагревается
• Если система освещения большая (более 5–10 ламп), рассмотрите возможность установки конденсаторов для повышения cos φ - это снизит нагрузку на сеть
• Не используйте в помещениях с повышенной влажностью без дополнительной защиты корпуса - IP54 не является герметичной защитой
• При замене всегда отключайте питание - даже после выключения лампы в цепи может сохраняться опасное напряжение
• Артикулы 1003549 и 01747 - это те же устройства, просто разные номера партий; они взаимозаменяемы
