Электромагнитный пускорегулирующий аппарат ПРА 1И400ДНаТ46Н-001 встраиваемый IP20 УХЛ2 - 1003530 GALAD 02277

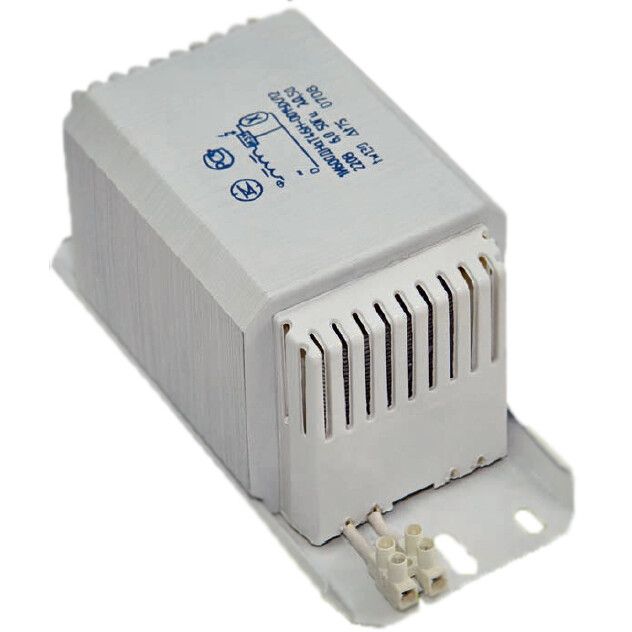

Дроссель 1И400ДНаТ46Н-001УХЛ2 220В - встраиваемый электромагнитный пускорегулирующий аппарат (ПРА) от Кадошкинского ЭТЗ и GALAD, предназначенный для запуска и стабилизации работы одиночной натриевой лампы ДНАТ мощностью 400 Вт. Устройство не содержит импульсного зажигающего устройства (ИЗУ) и рассчитано на работу в жестких климатических условиях.

Назначение и область применения

Дроссель 1И400ДНаТ46Н-001УХЛ2 220В используется для запуска и ограничения тока в разрядных лампах высокого давления - в первую очередь, натриевых ламп ДНАТ. Он обеспечивает необходимую начальную высокую напряжённость для возбуждения дуги и затем стабилизирует рабочий ток во время горения лампы. Применяется исключительно в стационарных светильниках, где требуется надёжное и долговечное решение без сложной электроники. Подходит для улицы, промышленных помещений, спортивных площадок, автостоянок и других объектов с высокими требованиями к энергоэффективности и отказоустойчивости.

Технические характеристики

• Тип ПРА: электромагнитный (ЭмПРА)
• Мощность лампы: 400 Вт
• Тип лампы: ДНАТ (натриевые лампы высокого давления)
• Номинальное напряжение сети: 220 В, 50 Гц
• Рабочий ток лампы: 4,6 А
• Пусковой ток лампы: 7,5 А
• Ток сети: 2,3 А
• Ёмкость внешнего конденсатора: 50 мкФ (не встроен, требует подключения)
• Потери мощности: 34 Вт
• Коэффициент мощности: 0,43 - низкий, требует компенсации конденсатором
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ2 - работает при температурах от -60 C до +45 C
• Корпус: металлический, с заземляющим выводом
• Класс защиты: I - обязательное заземление корпуса
• Поддержка ламп типа HS: да
• Функция диммирования: отсутствует
• Нормативный документ: ТУ ИЖЯН.675832.330ТУ

Совместимость и монтаж

Дроссель 1И400ДНаТ46Н-001УХЛ2 220В совместим только с однополюсными натриевыми лампами ДНАТ мощностью 400 Вт. Для нормальной работы необходимо подключить внешний конденсатор ёмкостью 50 мкФ - он компенсирует низкий коэффициент мощности и снижает нагрузку на сеть. Монтаж выполняется внутри светильника, в закрытом корпусе. Обязательно соблюдайте полярность подключения: вход - фаза и ноль от сети, выход - к лампе. Корпус должен быть надёжно заземлён через контакт класса I. Не допускается установка в открытых или влажных местах из-за степени защиты IP20.

Безопасность и стандарты

Дроссель соответствует требованиям ТУ ИЖЯН.675832.330ТУ. Класс защиты I обязывает использовать заземляющий проводник - игнорирование этого правила создаёт риск поражения током. Конструкция не имеет открытых токоведущих элементов, что обеспечивает безопасность при обслуживании. Температурный диапазон (-60…+45 C) позволяет применять устройство даже в суровых климатических условиях, однако при температурах ниже -40 C возможна задержка зажигания лампы.

Преимущества

• Высокая надёжность благодаря простой электромагнитной конструкции - меньше точек отказа, чем у электронных ПРА
• Долгий срок службы - механическая прочность металлического корпуса и отсутствие электронных компонентов
• Устойчивость к перепадам напряжения и сетевым помехам
• Совместимость с лампами типа HS, расширяющая возможности замены
• Работа при экстремально низких температурах - до -60 C

Ограничения применения

• Не подходит для светодиодных, люминесцентных или галогенных ламп
• Требует внешнего конденсатора 50 мкФ - без него коэффициент мощности остаётся слишком низким (0,43), что увеличивает потери в сети
• Отсутствует диммирование - яркость нельзя регулировать
• IP20 - не предназначен для открытого монтажа, влажных сред или улиц без герметичного корпуса светильника
• Высокие тепловые потери (34 Вт) - требуют хорошего теплоотвода в светильнике
• Не рекомендован для частого включения/выключения - сокращается срок жизни лампы и самого дросселя

Примеры использования

• Уличные фонари на трассах и городских улицах
• Освещение промышленных цехов, складов, ангаров
• Спортивные сооружения с большими площадями освещения
• Автомобильные парковки и тамбуры
• Объекты в регионах с холодным климатом (Сибирь, Дальний Восток)

Практические советы

• Перед установкой проверьте соответствие лампы типу ДНАТ и мощности 400 Вт - использование другой лампы приведёт к перегреву или отказу
• Выбирайте конденсатор с рабочим напряжением не менее 450 В - стандартные 250 В недостаточны
• При монтаже в светильник оставляйте воздушный зазор вокруг дросселя - он нагревается до 90 C при работе
• Не используйте этот дроссель в системах с частотным управлением или инверторами - он рассчитан только на 50 Гц
• При замене старого ПРА сохраните схему подключения: порядок фазы, ноля и заземления критически важен
• Артикулы 1003530 и 02277 - это один и тот же продукт; различаются только номера поставщиков, но не технические параметры
