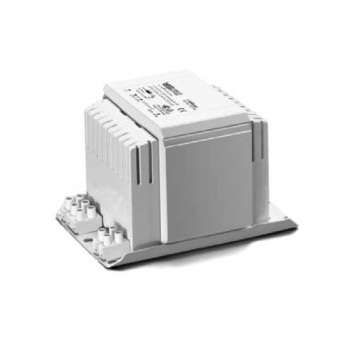

Электромагнитный пускорегулирующий аппарат ПРА 1И70ДНаТ46Н-013 встраиваемый IP20 УХЛ2 - 1003524 GALAD 01516

Дроссель 1И70ДНаТ46Н-013УХЛ2 220В встраиваемый - это пускорегулирующее устройство для газоразрядных ламп типа ДНАТ и HS, предназначенное для надёжного запуска и стабилизации тока в сетях 230 В. Производится Кадошкинским ЭТЗ, артикулы 1003524 и 01516.

Назначение и область применения

Дроссель 1И70ДНаТ46Н-013УХЛ2 220В встраиваемый используется для запуска и ограничения тока в люминесцентных и натриевых лампах высокого давления (ДНАТ, HS) мощностью 70 Вт. Устройство применяется исключительно в стационарных светильниках с закрытыми корпусами, где требуется плавный запуск и стабильная работа лампы после включения. Подходит для промышленного освещения, улиц, дворов, производственных помещений.

Технические характеристики

• Номинальное напряжение: 230 В (работает в сети 50 Гц)
• Мощность лампы: 70 Вт
• Рабочий ток лампы: 1 А
• Пусковой ток: до 1,6 А
• Ток сети: 0,54 А
• Потери мощности: 15 Вт (энергия, расходуемая самим дросселем)
• Коэффициент мощности: 0,38 - низкий показатель, требует компенсации конденсатором
• Ёмкость встроенного конденсатора: 10 мкФ (для повышения cos φ)
• Класс защиты: I - обязательное заземление корпуса
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и влаги
• Корпус: металлический, для встраивания в светильник
• Диапазон температур: от -60 C до +45 C - работает в суровых условиях
• Исполнение: УХЛ1 - рассчитан на умеренный и холодный климат
• Тип ПРА: ЭмПРА - электромагнитный пуско-регулирующий аппарат
• Диммирование: отсутствует - яркость регулировать нельзя
• Количество ламп: одна
• Нормативный документ: ТУ ИЖЯН.675832.330ТУ

Совместимость и монтаж

Дроссель 1И70ДНаТ46Н-013УХЛ2 220В встраиваемый совместим только с лампами ДНАТ и HS мощностью 70 Вт. Не подходит для LED, МГЛ, ЛБ и других типов. Для правильной работы необходимо соблюдать схему подключения: последовательно с лампой, с параллельно включённым конденсатором 10 мкФ. Корпус имеет металлическую основу - обязательно подключите заземляющий провод (класс защиты I). Установка возможна только внутри герметичного светильника, так как степень защиты IP20 не допускает воздействия влаги и пыли. Размеры и форма корпуса соответствуют стандартному встраиванию - проверьте посадочные места перед заменой.

Безопасность и стандарты

Дроссель соответствует требованиям ТУ ИЖЯН.675832.330ТУ. Класс защиты I обязывает использовать заземление - без него возможен удар током. Конструкция не содержит взрывоопасных элементов, но при перегреве (например, из-за плохой вентиляции) возможно снижение срока службы. Не используйте в помещениях с повышенной влажностью, без дополнительной защиты корпуса светильника.

Преимущества

• Высокая надёжность - механическая конструкция без электроники, мало подвержен отказам
• Широкий температурный диапазон - работает даже при -60 C, подходит для зимних условий
• Встроенный конденсатор 10 мкФ - снижает реактивную составляющую нагрузки
• Металлический корпус - хорошая теплоотдача и долговечность
• Совместим с большинством старых светильников ДНАТ

Ограничения применения

• Не поддерживает диммирование - невозможно изменить яркость
• Низкий коэффициент мощности (0,38) - увеличивает потребление реактивной энергии; рекомендуется применять с внешними конденсаторами для компенсации
• IP20 - нельзя использовать вне закрытого корпуса, особенно на улице или в сырых помещениях
• Подходит только для ламп 70 Вт - несовместим с другими мощностями
• Не подходит для современных систем управления освещением (умные системы, DALI, 0–10 В)

Примеры использования

• Промышленные светильники на заводах и складах
• Уличные фонари с лампами ДНАТ 70 Вт
• Освещение автостоянок, спортивных площадок
• Замена устаревших дросселей в существующих светильниках

Практические советы

• Перед заменой дросселя 1И70ДНаТ46Н-013УХЛ2 220В встраиваемый убедитесь, что лампа именно 70 Вт - использование с другим значением приведёт к перегреву или выходу из строя
• Проверьте целостность заземления - отсутствие контакта с корпусом опасно!
• Если светильник часто включается/выключается, учитывайте, что пусковой ток достигает 1,6 А - это создаёт нагрузку на выключатели и автоматы
• При использовании в холодном климате (до -60 C) дроссель будет работать, но лампа может медленнее зажигаться - это нормально
• Для повышения эффективности системы можно дополнительно установить конденсатор 10–15 мкФ параллельно входу - это повысит коэффициент мощности до 0,9 и снизит потери в проводах
