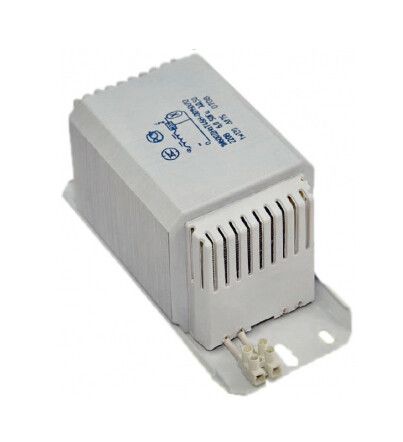

Электромагнитный пускорегулирующий аппарат ПРА 1И125ДРЛ44Н-003 встраиваемый IP20 УХЛ2 - 1003514 GALAD 02491

Дроссель 1И125ДРЛ44Н-003УХЛ2 220В встраиваемый 125Вт 1,15А - это пускорегулирующее устройство для ртутных ламп ДРЛ, предназначенное для стабилизации тока и надёжного запуска в сетях 220 В. Продукт от Кадошкинского ЭТЗ и GALAD подходит для встраивания в светильники промышленного и уличного освещения.

Назначение и область применения

Дроссель 1И125ДРЛ44Н-003УХЛ2 220В встраиваемый 125Вт 1,15А используется для запуска и стабилизации работы разрядных ламп высокого давления типа ДРЛ. Он ограничивает ток во время горения лампы и создаёт необходимую импульсную перегрузку для её зажигания. Устройство применяется исключительно в светильниках с одной лампой мощностью 125 Вт. Подходит для установки в помещениях и на открытых площадках при условии соблюдения класса защиты IP20.

Технические характеристики

• Мощность лампы: 125 Вт
• Напряжение питания: 220 В, 50 Гц
• Рабочий ток лампы: 1,15 А
• Ток потребления из сети: 0,7 А
• Пусковой ток лампы: 2 А
• Потери мощности в дроселе: 14 Вт
• Коэффициент мощности (cos φ): 0,55
• Ёмкость встроенного конденсатора: 10 мкФ
• Климатическое исполнение: УХЛ2 - работает при температурах от -60 C до +45 C
• Корпус: металлический
• Степень защиты: IP20 - защищён от прикосновений и крупной пыли, но не от воды
• Класс защиты: I - требует подключения к заземляющему проводнику
• Функция диммирования: отсутствует

Совместимость и монтаж

Дроссель 1И125ДРЛ44Н-003УХЛ2 220В встраиваемый 125Вт 1,15А совместим только с ртутными лампами ДРЛ мощностью 125 Вт. Не подходит для LED, галогенных или других типов ламп. Монтаж выполняется внутри корпуса светильника. Обязательно использовать заземление - класс защиты I требует соединения с PE-проводником. Для правильной сборки цепи следите за маркировкой выводов: вход - сеть 220 В, выход - к лампе. Конденсатор уже встроен, внешнее подключение не требуется.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ ИЖЯН.675832.330ТУ. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от влаги - нельзя применять в условиях повышенной влажности или на улице без герметичного корпуса светильника. Класс защиты I обязывает использовать трёхжильный кабель с заземлением. Температурный диапазон (-60…+45 C) позволяет использовать в холодных регионах, в том числе на объектах с неотапливаемыми помещениями.

Преимущества

• Высокая надёжность благодаря металлическому корпусу и проверенной технологии ЭмПРА
• Широкий диапазон рабочих температур - подходит для сурового климата
• Встроенный конденсатор снижает реактивную составляющую нагрузки
• Стандартный форм-фактор - легко заменить на аналогичные модели
• Подтверждённая совместимость с лампами ДРЛ - гарантия стабильного старта и работы

Ограничения применения

• Не поддерживает регулирование яркости - диммирование невозможно
• Низкий коэффициент мощности (0,55) увеличивает ток в сети - рекомендуется компенсация для больших установок
• IP20 не допускает использование вне герметичных светильников - опасность повреждения при попадании влаги
• Только для одиночных ламп - нельзя использовать с двумя и более источниками света
• Не совместим с современными светодиодными и энергосберегающими лампами

Примеры использования

• Промышленные светильники на заводах и складах
• Уличное освещение дворов, парковок, автостоянок (в защищённых корпусах)
• Освещение производственных участков с высокими требованиями к долговечности
• Объекты с экстремальными температурами - северные регионы, холодильные камеры

Практические советы

• Перед заменой дросселя 1И125ДРЛ44Н-003УХЛ2 220В встраиваемый 125Вт 1,15А проверьте, что лампа действительно ДРЛ 125 Вт - неверная комбинация приведёт к быстрому выходу из строя
• При монтаже в светильник убедитесь, что есть доступ к заземляющим контактам - игнорирование этого правила нарушает безопасность
• Если вы используете несколько таких дросселей в одном помещении, рассмотрите возможность установки конденсаторной батареи для повышения cos φ
• Не устанавливайте в местах с постоянным воздействием воды, пара или химически активных сред - даже в герметичном корпусе IP20 недостаточно
• При шуме или перегреве дросселя - немедленно отключите питание; возможна неисправность лампы или проблемы с сетью
