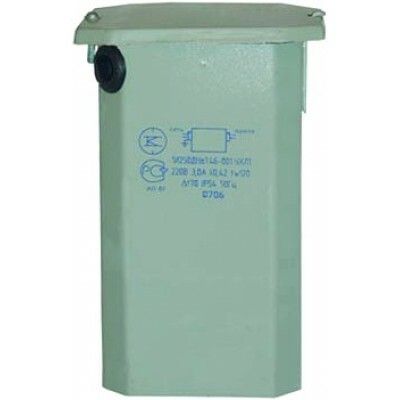

Электромагнитный пускорегулирующий аппарат ПРА 1И400ДНаТ46-002 независимый IP54 УХЛ1 - 1003536 GALAD 01538

Дроссель 1И400ДНаТ46-002 220В с ИЗУ независимый IP54 УХЛ1 - это пускорегулирующий аппарат для натриевых ламп высокого давления (ДНАТ), обеспечивающий стабильное зажигание и ограничение рабочего тока. Подходит для промышленного освещения в условиях повышенной запылённости и перепадов температур. Бренд Кадошкинский ЭТЗ и артикул 1003536 соответствуют требованиям ТУ ИЖЯН.675832.330ТУ.

Назначение и область применения

Дроссель 1И400ДНаТ46-002 220В с ИЗУ независимый IP54 УХЛ1 предназначен для работы с одиночными натриевыми лампами мощностью 400 Вт. Он обеспечивает необходимые условия для старта - создаёт импульс высокого напряжения через встроенное ИЗУ, а затем ограничивает ток до безопасного уровня во время горения лампы. Применяется в промышленных и уличных светильниках: на заводах, в парковых зонах, на автостоянках, вдоль дорог и в других местах, где требуется надёжное долговременное освещение.

Технические характеристики

• Мощность лампы: 400 Вт (натриевые лампы ДНАТ)
• Напряжение сети: 220 В, 50 Гц
• Рабочий ток лампы: 4,45 А
• Пусковой ток: до 7,5 А (кратковременный)
• Потери мощности в дроселе: 38 Вт
• Коэффициент мощности (cos φ): 0,43 - низкий, требует компенсации реактивной мощности
• Тип ПРА: ЭмПРА (электромагнитный пуско-регулирующий аппарат)
• Импульсно-зажигающее устройство (ИЗУ): встроено, независимое
• Корпус: металлический, защищённый
• Степень защиты: IP54 - защита от пыли и брызг воды
• Климатическое исполнение: УХЛ1 - работает при температурах от −40C до +40C
• Класс защиты: I - обязательное заземление корпуса
• Количество управляемых ламп: одна
• Диммирование: не поддерживается

Совместимость и монтаж

Дроссель совместим только с лампами ДНАТ мощностью 400 Вт и типом HS. Для подключения используется классическая схема: фаза → дроссель → ИЗУ → лампа → нуль. Корпус имеет клеммы для подвода проводов - необходимо использовать медные жилы сечением не менее 1,5 мм2. Монтаж выполняется в закрытом светильнике с доступом к клеммам. Обязательно заземлить металлический корпус через контакт PE. Установка возможна в вертикальном или горизонтальном положении - ориентация не влияет на работу.

Безопасность и стандарты

Соответствует ТУ ИЖЯН.675832.330ТУ. Класс защиты I требует наличия заземляющего контакта в сети. Степень защиты IP54 позволяет применять устройство в помещениях с повышенной влажностью и на открытых площадках, но не допускает постоянного воздействия струи воды или погружения. Не рекомендуется использование в взрывоопасных средах. Температурный диапазон УХЛ1 гарантирует работоспособность в суровых климатических условиях.

Преимущества

• Встроенное ИЗУ исключает необходимость внешнего модуля зажигания
• Металлический корпус повышает механическую прочность и теплоотдачу
• Высокая надёжность электромагнитной конструкции - нет сложной электроники, которая выходит из строя
• Подходит для длительной работы в условиях перепадов напряжения +-10%
• Совместим с большинством стандартных светильников для ДНАТ

Ограничения применения

• Не подходит для светодиодных, люминесцентных или галогенных ламп
• Низкий коэффициент мощности (0,43) требует установки конденсаторов для компенсации реактивной составляющей - иначе будет увеличен расход электроэнергии
• Не поддерживает регулировку яркости - диммирование невозможно
• При работе нагревается - не монтировать рядом с легковоспламеняющимися материалами
• Не предназначена для работы при напряжении ниже 190 В или выше 240 В

Примеры использования

• Освещение производственных цехов с высокими потолками
• Уличное освещение автомобильных трасс и парковок
• Световые щиты на складских комплексах
• Фасадное освещение зданий в регионах с холодным климатом

Практические советы

• Перед заменой проверьте, что лампа действительно ДНАТ 400 Вт - неверная лампа может вызвать перегрузку или отказ ИЗУ
• При монтаже используйте термостойкие провода - температура корпуса может достигать 80–90 C
• Обязательно подключите конденсатор 12–16 мкФ/450 В для повышения cos φ до 0,85–0,9 - это снизит нагрузку на сеть и сэкономит энергию
• Проверяйте герметичность светильника - попадание влаги внутрь дросселя снижает срок службы
• При шуме или гудении - возможно, ослабла фиксация сердечника; затяните болты крепления
• Артикулы 1003536 и 01538 - это один и тот же продукт, различаются только номера поставщика
