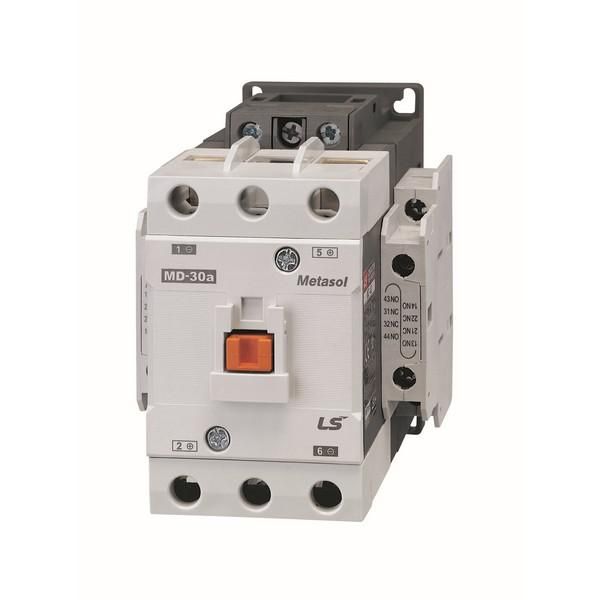

Контактор постоянного тока 2-полюсный MD-30a 220В DC Screw 2a2b LS Electric 1393002600 LSIS

Контактор постоянного тока 2-полюсный MD-30a DC220V Screw 2a2b от LS Electric предназначен для коммутации силовых цепей постоянного тока с частыми включениями и отключениями. Этот модельный ряд широко применяется в промышленной автоматике, особенно там, где требуется надёжное управление двигателями, насосами или нагревательными элементами.

Назначение и область применения

Контактор постоянного тока 2-полюсный MD-30a DC220V Screw 2a2b используется для включения и выключения мощных нагрузок постоянного тока. Он обеспечивает долговечную работу при частых операциях переключения - идеально подходит для систем, требующих регулярного запуска и останова оборудования.

• Управление электродвигателями постоянного тока (пуск, останов, реверс)
• Дистанционное управление освещением на объектах с высокой степенью защиты
• Работа с компрессорами, насосами, кран-балками, тепловыми печами, кондиционерами, ленточными конвейерами
• Автоматизация технологических процессов в условиях повышенной вибрации и температурных колебаний

Технические характеристики

• Тип: Контактор постоянного тока
• Число полюсов: 2
• Напряжение катушки управления: DC 220 В
• Максимальный рабочий ток: 30 А
• Конфигурация вспомогательных контактов: 2 нормально открытых (2NO) + 2 нормально закрытых (2NC)
• Тип подключения: винтовые зажимы (Screw)
• Стандартная сборка: встроенные вспомогательные контакты, не требует внешней модификации

Совместимость и монтаж

Контактор постоянного тока 2-полюсный MD-30a DC220V Screw 2a2b устанавливается на DIN-рейку шириной 35 мм. Подключение силовых проводов осуществляется через винтовые клеммы - допускаются медные жилы сечением до 4–6 мм2. Для управления катушкой необходимо подать постоянное напряжение 220 В. Убедитесь, что источник питания соответствует указанному значению - использование переменного тока недопустимо.

Не используйте этот контактор в сетях с напряжением выше 220 В постоянного тока. Нагрузка должна быть исключительно постоянного тока - применение в цепях переменного тока вызывает повреждение контактов и выход устройства из строя.

Безопасность и стандарты

Производитель LS Electric соблюдает международные требования к безопасности и надёжности. Конструкция контактора рассчитана на длительную эксплуатацию в соответствии с IEC 60947-4-1. Отсутствие сертификата IP-класса указывает на необходимость установки внутри электрошкафа или защищённого корпуса - устройство не предназначено для работы на открытом воздухе без дополнительной защиты.

Преимущества

• Высокая механическая износостойкость благодаря прочным контактам и качественной пружинной системе
• Интегрированные вспомогательные контакты снижают потребность во внешних модулях и упрощают схему управления
• Устойчивость к скачкам напряжения и импульсным помехам в промышленной среде
• Лёгкий доступ к клеммам для обслуживания и замены проводов

Ограничения применения

• Не переменный ток - только постоянный ток до 220 В
• Запрещена работа при температурах ниже -25 C и выше +60 C без принудительного охлаждения
• Не рекомендован для цепей с высокими индуктивными нагрузками свыше 30 А без дополнительных гашущих цепей
• Отсутствует защита от бросков тока при старте двигателей - при необходимости использовать предохранители или термореле

Примеры использования

• Управление приводом конвейера на пищевом производстве - частый пуск/останов с контролем положения
• Переключение полярности в системе реверса электрокара на складе
• Аварийное отключение тепловой печи при достижении порогового значения температуры
• Дистанционное включение системы освещения в тоннеле через PLC с использованием вспомогательных контактов 2a2b

Практические советы

• Проверьте соответствие напряжения катушки перед первым включением - неверное питание выводит контактор из строя
• Подтягивайте винтовые клеммы после первого включения - металл может слегка деформироваться при прогреве
• При работе с большими токами используйте дополнительные фильтры или RC-цепочки для гашения дуги
• Обязательно проверяйте состояние контактов каждые 6–12 месяцев при интенсивном режиме работы - окисление снижает срок службы
• MD-30a DC220V Screw 2a2b совместим с другими изделиями серии MD - можно легко заменить аналогичный контактор без изменения схемы
