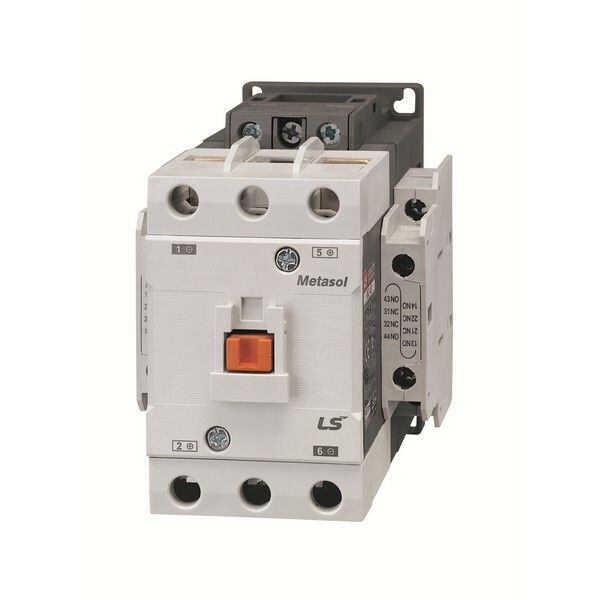

Контактор Metasol MD-60a 2п кат. 220В DC 2a2b Screw LS Electric 1394002600 LSIS

Контактор постоянного тока 2-полюсный MD-60a DC220V 2a2b с винтовым подключением - устройство для коммутации мощных нагрузок постоянного тока с частыми включениями и отключениями. Подходит для управления двигателями, насосами, конвейерами и другими оборудованием в промышленной автоматике. Производится компанией LS Electric / LSIS, артикул 1394002600.

Назначение и область применения

Контактор постоянного тока 2-полюсный MD-60a DC220V 2a2b с винтовым подключением предназначен для безопасного включения и выключения силовых цепей постоянного тока. Он используется там, где требуется надёжное управление высокими токами при частой работе - например, при запуске и остановке двигателей, управлении компрессорами, насосами, кран-балками, тепловыми печами или ленточными конвейерами. Также применяется в системах дистанционного управления освещением и кондиционированием.

Технические характеристики

• Тип тока: постоянный (DC)
• Количество полюсов: 2
• Напряжение катушки управления: 220 В DC
• Номинальный ток главных контактов: 60 А
• Количество нормально открытых (НО) вспомогательных контактов: 2
• Количество нормально закрытых (НЗ) вспомогательных контактов: 2
• Номинальная мощность электродвигателя: 11 кВт
• Исполнение: нереверсивное (не поддерживает изменение направления вращения)
• Способ монтажа: на монтажную плату
• Тип крепления: защёлка
• Степень защиты: IP20 (защита от доступа пальцев и крупных предметов, но не от пыли и воды)

Совместимость и монтаж

Устройство устанавливается на DIN-рейку через специальный адаптер или прямо на печатную плату благодаря фиксаторам типа “защёлка”. Для подключения проводов используются винтовые зажимы - подходят медные жилы сечением до 16 мм2. Катушка управления рассчитана исключительно на 220 В постоянного тока; использование переменного тока или другого напряжения повредит контактор. Убедитесь, что место установки позволяет легко получить доступ к клеммам для обслуживания.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов на устройства коммутации постоянного тока. Защита IP20 обеспечивает базовую механическую защиту, но не предохраняет от попадания пыли или влаги - поэтому применение допускается только внутри электрошкафов или других герметичных корпусов.

Преимущества

• Высокая долговечность при частых переключениях - оптимально для автономных систем и автоматических циклов.
• Встроенные два НО и два НЗ контакта позволяют реализовать сложные логические схемы без внешних модулей.
• Фиксация защёлкой ускоряет установку и замену - инструментов.
• Подходящий для работы с нагрузками до 11 кВт - покрывает большинство задач средней мощности в промышленности.

Ограничения применения

• Не реверсивных схем - нельзя использовать для изменения направления вращения двигателя без внешнего переключения.
• IP20 требует обязательной установки в закрытом шкафе - недопустимо использование во влажных, пыльных или outdoor условиях.
• Работает только при 220 В постоянного тока на катушке - совместимость с AC или другими DC уровнями невозможна.
• Не рекомендован для сверхчастых операций более 1200 включений/час - возможен преждевременный износ контактов.

Примеры использования

• Автоматическое управление питанием 24-вольтового двигателя постоянного тока на конвейере.
• Управление нагревательным элементом в термической камере через сигнал PLC.
• Дистанционное включение/выключение светильника в помещении с помощью кнопки и сигнала 220 В DC.
• Контроль питания насоса в системе гидравлического давления с использованием вспомогательных контактов для индикации состояния.

Практические советы

• Перед установкой проверьте соответствие напряжения катушки - даже кратковременная подача неверного напряжения может вызвать выход из строя.
• Обязательно используйте защитные автоматы или предохранители на линии нагрузки - контактор не является средством защиты от перегрузки.
• При подключении проводов затягивайте винты равномерно - переусиливание может повредить пластиковую основу клеммы.
• Если нужна защита выше IP20 - выберите аналогичный контактор в исполнении IP65 или поместите этот в герметичном боксе.
• Артикул 1394002600 имеет точную совместимость с другими изделиями серии MD - можно заменить на другой контактный ряд этой же серии при необходимости.
