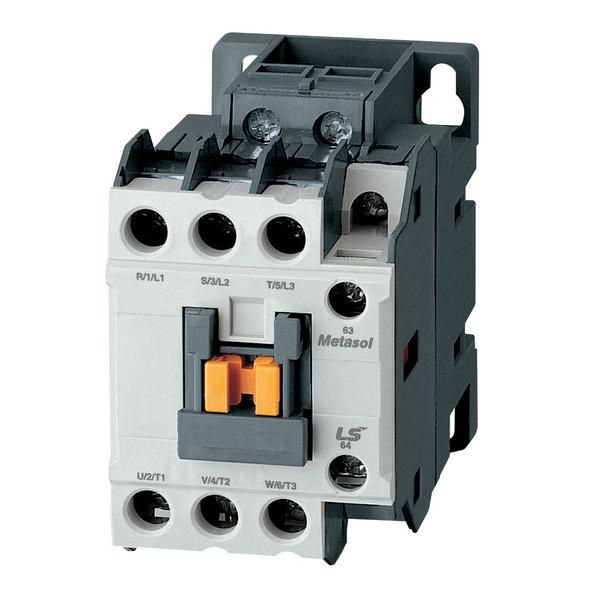

Контактор Metasol MC-22b кат. 220В DC 1a1b Screw LS Electric 1347101100 LSIS

Контактор MC-22b DC220V 1a1b с винтовым соединением - это устройство для дистанционного включения и отключения мощных нагрузок постоянного тока, предназначенное для частых операций в системах автоматизации. Бренд LS Electric предлагает эту модель в исполнении на монтажную плату, что делает её удобной для сборки в щитах и панелях. Артикул 1347101100 соответствует спецификации с катушкой на 220 В постоянного тока и четырьмя вспомогательными контактами.

Назначение и область применения

Контактор MC-22b DC220V 1a1b с винтовым соединением используется для коммутации силовых цепей постоянного тока с нагрузкой до 22 А. Он применяется там, где требуется надёжное и частое включение/выключение оборудования: запуск и останов трёхфазных двигателей, управление насосами, компрессорами, конвейерами, тепловыми печами и системами освещения. Подходит для работы в автоматических системах, где контроль осуществляется через PLC, реле или кнопочные посты.

Технические характеристики

• Напряжение катушки управления: 220 В постоянного тока (DC)
• Номинальный ток главных контактов: 22 А
• Число силовых полюсов: 3
• Номинальная мощность двигателя: 11 кВт
• Количество нормально открытых (НО) вспомогательных контактов: 4
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (PCB)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды
• Исполнение: нереверсивное - не поддерживает переключение направления вращения двигателя

Совместимость и монтаж

Контактор MC-22b DC220V 1a1b с винтовым соединением устанавливается на печатную плату с помощью выводов, которые впаиваются в отверстия. Для монтажа необходимы отверстия под штыревые выводы, совпадающие с габаритами устройства. Учитывайте, что он не имеет DIN-рейки - нельзя установить его на стандартную рейку в щите. Клеммы для проводов - винтовые, подходят для медных жил сечением до 2,5 мм2. Перед монтажом проверьте соответствие полярности катушки управления: + и – должны быть соблюдены, иначе контактор не сработает.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов на контакторы для промышленного применения. Степень защиты IP20 обеспечивает безопасность при работе внутри закрытых щитов, но не допускает использование во влажных, пыльных или наружных условиях. Применение вне герметичных корпусов может привести к повреждению контактов и отказу.

Преимущества

• Высокая механическая износостойкость - рассчитан на частые включения (до 1 млн циклов)
• Надёжная фиксация на плате благодаря прочным выводам
• Чёткое срабатывание при стабильном напряжении катушки 220 В DC
• Четыре вспомогательных контакта позволяют реализовать сложные логические схемы без внешних реле
• Подходит для компактных решений - занимает мало места на плате

Ограничения применения

• Не работает при переменном токе - катушка рассчитана только на 220 В постоянного тока
• Нельзя использовать на открытом воздухе или в помещениях с высокой влажностью из-за IP20
• Отсутствует возможность крепления на DIN-рейку - требует специальной платы
• Не поддерживает реверс - для изменения направления движения двигателя нужен другой тип контактора или схема с двумя устройствами
• Запрещено превышать номинальный ток 22 А - возможен сваривание контактов

Примеры использования

• Автоматическая система управления насосом в системе водоснабжения - включение по сигналу датчика уровня
• Пульт управления ленточным конвейером в пищевой промышленности
• Система включения тепловой печи на основе терморегулятора
• Щит управления компрессором в pneumatic-системе с использованием PLC
• Электрооборудование станков с ЧПУ, где требуется точное временное управление питанием

Практические советы

• Перед установкой проверьте напряжение на катушке - даже небольшое отклонение ниже 90% от 220 В может вызвать неполное срабатывание
• Используйте антивсплесковую диодную цепь параллельно катушке, чтобы продлить срок службы контролирующего устройства (PLC или реле)
• При монтаже на плату не перегибайте выводы - это снижает механическую прочность
• Проверяйте плотность затяжки винтов: недостаточно - плохой контакт; слишком сильно - риск повреждения пластмассового корпуса
• Для систем с частыми включениями рекомендуется периодически осматривать контакты на наличие нагара - особенно при работе с индуктивными нагрузками
