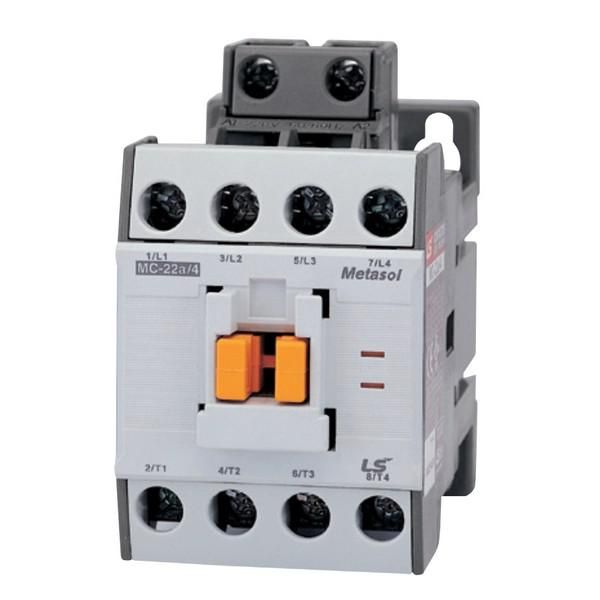

Контактор 4-х полюсный Metasol MC-22a/4P AC220V 50Hz Screw | 1347008900 Lsis

Контактор 4-полюсный AC220V 50Hz с винтовым креплением MC-22a/4P от LS Electric предназначен для дистанционного включения и отключения трёхфазных нагрузок до 22 А. Этот контактный аппарат надёжно работает в системах автоматизации, где требуется частое переключение - например, при управлении двигателями, насосами или конвейерами.

Назначение и область применения

Контактор MC-22a/4P используется для коммутации силовых цепей переменного тока с частыми операциями включения и отключения. Он применяется в системах управления электродвигателями, особенно в схемах пуска и останова трёхфазных асинхронных двигателей мощностью до 11 кВт. Также подходит для контроля других мощных нагрузок: компрессоров, тепловых печей, кондиционеров, ленточных конвейеров и систем освещения.

Технические характеристики

• Тип: Контактор, нереверсивный
• Род тока катушки управления: Переменный (AC)
• Напряжение катушки: 220 В, 50 Гц
• Число силовых полюсов: 4
• Число нормально открытых контактов: 4
• Номинальный ток: 22 А
• Мощность управляемого двигателя: до 11 кВт
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Способ монтажа: На DIN-рейку с защёлкой
• Тип крепления: Защёлка (не требует винтового крепления к рейке)

Совместимость и монтаж

MC-22a/4P устанавливается на стандартную DIN-рейку шириной 35 мм. Крепление осуществляется с помощью защёлки - достаточно вставить устройство в рейку и нажать до щелчка. Для подключения проводов используются винтовые зажимы, рассчитанные на жилы сечением до 2,5 мм2. Устройство совместимо с любыми стандартными модульными корпусами и шкафами, соответствующими требованиям IEC 60947-4-1. Подключение катушки управления выполняется к клеммам A1–A2, расположенным на передней панели.

Безопасность и стандарты

Контактор MC-22a/4P соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Сертифицирован для работы в условиях промышленной среды с температурой от -5C до +60C. Наличие IP20 обеспечивает защиту от случайного прикосновения к токоведущим элементам, но не предохраняет от попадания пыли или влаги - поэтому установка допускается только внутри закрытых электрошкафов.

Преимущества

• Высокая механическая износостойкость - способен выдерживать более 1 млн циклов включения-отключения
• Устойчив к скачкам напряжения в сети благодаря стабильному срабатыванию катушки на 220 В
• Легкий и быстрый монтаж на DIN-рейку без дополнительных креплений
• Прозрачная визуальная индикация состояния контактов через окно на корпусе
• Подходит для замены аналогов других производителей с такими же параметрами

Ограничения применения

• Не предназначен для работы во влажных, запылённых или взрывоопасных средах - IP20 недостаточно для таких условий
• Не поддерживает реверсирование двигателя - для этого нужен реверсивный контактор или два устройства в связке
• Катушка управления рассчитана исключительно на 220 В AC - нельзя использовать с 110 В, 24 В или постоянным током
• Не рекомендуется для нагрузок выше 22 А - превышение тока вызывает перегрев и выход из строя

Примеры использования

• Автоматический пуск трёхфазного насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Включение тепловой печи через термореле
• Дистанционное включение группы светильников в цеху через PLC
• Контроль работы компрессора в системе сжатого воздуха

Практические советы

• Проверьте соответствие сечения провода и номинала автомата защиты - для 22 А лучше применить автомат C16 или C20
• При использовании в схемах с высокой частотой включения (более 600 раз в час) проверяйте нагрев контактора каждые 2–3 месяца
• Обязательно используйте фланцевую крышку или боковые крышки шкафа - IP20 не защищает от внешних воздействий
• При замене старого контактора сверьте габариты и положение клемм - MC-22a/4P имеет стандартную форму, но отличается от некоторых аналогов по форме защёлки
• Не затягивайте винты слишком сильно - это повредит пластиковую часть клеммы и снижает надёжность соединения
