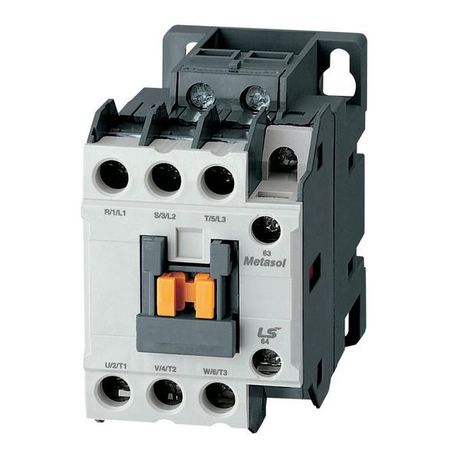

Контактор Metasol MC-22b кат. 42В AC 1a1b Screw LS Electric 1347001800 LSIS

Контактор MC-22b AC42V 50Hz 1a1b с винтовым креплением от LS Electric предназначен для коммутации трёхфазных нагрузок до 22 А в системах автоматического управления. Этот контактный аппарат обеспечивает надёжное включение и отключение двигателей, нагревательных элементов и других устройств с частыми циклами работы.

Назначение и область применения

MC-22b AC42V 50Hz 1a1b с винтовым креплением используется для удалённого управления мощными электрическими нагрузками. Он применяется там, где требуется часто включать и выключать оборудование: запуск и останов трёхфазных асинхронных двигателей, управление насосами, компрессорами, конвейерами, тепловыми печами и системами кондиционирования. Подходит также для схем управления освещением и другим задачам дистанционной автоматизации.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Напряжение катушки управления: 42 В
• Номинальный ток главных контактов: 22 А
• Число силовых полюсов: 3
• Рассчитана на мощность двигателя до 11 кВт
• Количество нормально открытых (НО) вспомогательных контактов: 1
• Количество нормально закрытых (НЗ) вспомогательных контактов: 1
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не герметична
• Тип исполнения: нереверсивный - не позволяет менять направление вращения
• Способ монтажа: на монтажную плату (PCB)
• Фиксация: винтовые зажимы для проводов

Совместимость и монтаж

MC-22b AC42V 50Hz 1a1b с винтовым креплением устанавливается на печатную плату через отверстия под выводы. Для правильного монтажа важно соблюдать шаг между выводами - он соответствует стандартным габаритам PCB для аналогичных контакторов. Клеммы рассчитаны на медные провода сечением до 2,5 мм2. Убедитесь, что плата имеет достаточные площадки для теплоотвода - при длительной работе на пределе нагрузки возможен нагрев корпуса. Не используйте этот контактный аппарат в шкафах с высокой плотностью установки без принудительного охлаждения.

Безопасность и стандарты

Контактор MC-22b AC42V 50Hz 1a1b с винтовым креплением соответствует требованиям IEC/EN 60947-4-1 для контакторов переменного тока. Сертифицирован для работы в условиях перегрузок и коротких замыканий в рамках своих номинальных значений. Применение вне указанных параметров (например, выше 42 В на катушке или свыше 22 А в нагрузке) нарушает безопасность и аннулирует гарантию.

Преимущества

• Устойчив к механическим колебаниям благодаря жесткой фиксации на плате
• Высокая долговечность контактов при частых включениях (до 1 млн операций)
• Низкий уровень помех при переключении - подходит для чувствительной электроники рядом
• Готовый набор контактов (1НО+1НЗ) упрощает проектирование схем управления
• Поддерживается широкой сетью сервиса LS Electric - легко найти запчасти и документацию

Ограничения применения

• Не среды с повышенной влажностью, пылью или химическими парями - степень защиты IP20 недостаточна
• Не допускается использование в качестве реверсивного устройства - для изменения направления нужен другой тип контактора
• Нельзя применять при напряжении катушки ниже 35 В или выше 48 В - риск некорректного срабатывания
• Не рекомендован для работы с емкостными или высокоиндуктивными нагрузками без демпферных цепей
• Не предназначен для монтажа в щитах без вентиляции - требует воздушного потока для отвода тепла

Примеры использования

• Автоматический пуск трёхфазного насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Циклическое включение тепловой печи в сушильном оборудовании
• Дистанционное включение света в длинном коридоре по сигналу от PLC
• Контроль работы вентилятора в HVAC-системе

Практические советы

• Выбирая MC-22b AC42V 50Hz 1a1b с винтовым креплением, проверьте совпадение напряжения вашей системы управления с 42 В - чаще всего используют 24 В или 230 В, поэтому эта модель специализирована
• При сборке платы не затягивайте винты слишком сильно - можно повредить пластиковую основу
• Добавьте вспомогательный предохранитель на вход катушки для защиты от импульсных скачков
• Если контроллер работает на 24 В, используйте преобразователь 24→42 В перед подключением к катушке
• Обязательно протестируйте работу контактора на минимальной нагрузке перед запуском всей системы - особенно после длительного хранения
