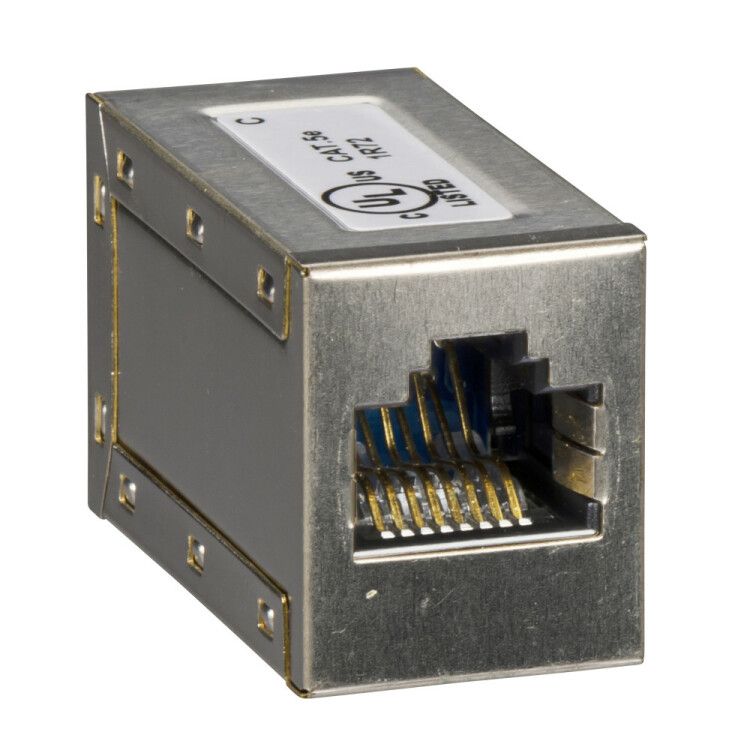

Разъемы RJ45 розетка/розетка (5шт) - TRV00870 Schneider Electric

Модель/исполнение: Свойство описывает различные варианты компонентов и конфигураций для систем передачи данных и телекоммуникационных систем. Возможные значения:

• Штекер: Мужской разъем, используемый для подключения к гнезду (Jack).
• Гнездо (Jack): Женский разъем, предназначенный для соединения с штекером.
• Гнездо/гнездо: Адаптер с двумя женскими разъемами для соединения двух кабелей с штекерами.
• Штекер/гнездо: Адаптер с одним мужским и одним женским разъемом для соединения различных типов кабелей.
• Штекер/штекер: Адаптер с двумя мужскими разъемами для соединения двух кабелей с гнездами (Jack).
• Коммутационная планка: Устройство для подключения и управления сетевыми соединениями между различными устройствами.
• Заглушка (пробка): Крышка или замыкающее устройство для закрытия и защиты неиспользуемых гнезд или штекеров от пыли и загрязнений.
• Трансформаторного включения: Устройство для переключения между разными уровнями напряжения или тока в телекоммуникационных системах.
• Термоусадочная защита: Материал, используемый для обеспечения изоляции и механической защиты соединений и разъемов в телекоммуникационных системах.
• Клапан: Регулирующий элемент, управляющий потоком сигналов или данных между различными частями системы передачи данных и телекоммуникационных систем.

Способ подключения в системах передачи данных и телекоммуникационных системах:

• Обжим - метод, при котором провод обжимается в специальном инструменте, что позволяет обеспечить надежное соединение. Плюсы: высокая надежность, минусы: требуется специальный инструмент.
• Винтовое соединение - соединение проводов при помощи винтовой клеммы. Плюсы: легко устанавливается, минусы: возможность разъединения при сильных вибрациях.
• F-соединитель обжимной - метод подключения коаксиального кабеля при помощи специального F-соединителя. Плюсы: высокая надежность, минусы: требуется специальный инструмент.
• 110 - метод, при котором провода подключаются в модуль 110. Плюсы: высокая надежность, минусы: требуется специальный инструмент.
• Обжим/Обжим - метод, при котором используется обжимное соединение на обоих концах провода. Плюсы: высокая надежность, минусы: требуется специальный инструмент.
• Пайка/Пайка - метод, при котором провода соединяются при помощи пайки. Плюсы: надежность, минусы: необходимость специального инструмента, возможность перегрева при пайке.
• Приклеивание - метод, при котором провода соединяются при помощи специального клея. Плюсы: легко устанавливается, минусы: необходимость использования специального клея.
• Смещение изоляции (прорезающий зажим) - метод, при котором провод соединяется при помощи зажима, который сдвигает изоляцию и прижимает провод к контакту. Плюсы: высокая надежность, минусы: возможность повреждения провода.
• Штекер (папа) - метод, при котором провод подключается к разъему "папа". Плюсы: легко устанавливается, минусы: возможность разъединения при сильных вибрациях.
• Разъем под прокол - метод, при котором провод соединяется с помощью специального разъема, который прокалывает изоляцию провода и прижимает его к контакту. Плюсы: высокая надежность, минусы: возможность повреждения провода при проколе.

Тип соединителя/разъема в системах передачи данных и телекоммуникационных системах:

• RJ45 8(8): это разъем для Ethernet-соединений, который используется для соединения компьютеров с сетевыми устройствами. Он имеет 8 контактов, которые могут поддерживать скорости передачи данных до 1 Гбит/с.
• F: это разъем для коаксиальных кабелей, который используется для подключения антенн, телевизионных приемников и других устройств. Он обеспечивает более надежное соединение, чем BNC.
• BNC (байонет): это разъем для коаксиальных кабелей, который используется для подключения видеоустройств, телевизионных антенн и других устройств. Он имеет байонетную фиксацию, что обеспечивает надежное соединение.
• TV: это разъем, который используется для подключения телевизионных антенн к телевизору. Он является наиболее распространенным типом разъема для аналоговых телевизионных устройств.
• LC: это разъем, который используется в оптических сетях для подключения оптических кабелей. Он имеет малый размер и обеспечивает высокую точность выравнивания волокна.
• SC: это разъем, который также используется в оптических сетях для подключения оптических кабелей. Он имеет простой механизм подключения и может обеспечивать высокую пропускную способность.
• USB: это разъем, который используется для подключения устройств к компьютеру. Он позволяет передавать данные и заряжать устройства через один кабель.
• RCA (тюльпан/композитный/AV-разъем): это разъем, который используется для соединения аудио- и видеоустройств. Он обычно имеет 3 контакта и может передавать сигналы композитного видео и стерео звука.
• ST: это разъем, который также используется в оптических сетях для подключения оптических кабелей. Он имеет защелкивающий механизм, который обеспечивает надежное соединение и высокую точность выравнивания волокна.
• RJ12 6(6): это разъем для телефонных линий, который используется для подключения телефонных аппаратов и модемов. Он имеет 6 контактов, которые могут поддерживать передачу данных со скоростью до 10 Мбит/с.

В системах передачи данных и телекоммуникационных системах используются различные типы соединителей/разъемов в зависимости от устройств и протоколов передачи данных. Каждый тип разъема имеет свои преимущества и недостатки, поэтому важно выбрать подходящий разъем для конкретного устройства и задачи.

Категория (Cat)

Категория (Cat) - это стандарт классификации кабелей для систем передачи данных и телекоммуникационных систем. Он определяет максимальную пропускную способность кабеля и его характеристики, такие как длина максимального сегмента, уровень помехозащищенности и допустимые методы установки.

• 5E: категория 5E поддерживает скорости до 1 Гбит/с на расстоянии до 100 метров. Однако, она имеет ограничения в уровне помехозащищенности и длине максимального сегмента.
• 6: категория 6 поддерживает скорости до 10 Гбит/с на расстоянии до 55 метров. Это более высокая скорость и более высокий уровень помехозащищенности по сравнению с категорией 5E.
• OS2: оптический кабель для передачи данных на большие расстояния. Обладает более высокой пропускной способностью и низким уровнем затухания.
• OM2: многомодовый оптический кабель, обеспечивающий скорость до 10 Гбит/с на расстоянии до 300 метров.
• 6A (TIA): категория 6A поддерживает скорости до 10 Гбит/с на расстоянии до 100 метров. Она имеет более высокий уровень помехозащищенности и допускает установку в более сложных условиях.
• OM3: многомодовый оптический кабель, поддерживающий скорость до 40 Гбит/с на расстоянии до 100 метров. Обеспечивает более высокую пропускную способность по сравнению с OM2.
• OM4: многомодовый оптический кабель, обеспечивающий скорость до 40 Гбит/с на расстоянии до 150 метров.
• 6A (IEC): категория 6A, определенная Международной электротехнической комиссией (IEC), поддерживает скорости до 10 Гбит/с на расстоянии до 100 метров и обладает высокой помехозащищенностью и надежностью соединений.
• 3: категория 3 поддерживает скорости до 10 Мбит/с на расстоянии до 100 метров. Это более старый стандарт, который сегодня используется редко.
• 7A (TIA): категория 7A поддерживает скорости до 10 Гбит/с на расстоянии до 100 метров и имеет очень высокий уровень помехозащищенности. Однако, она требует особого кабельного разъема для соединения.

Выбор категории кабеля зависит от требуемой пропускной способности, расстояния, условий установки и других факторов. Хорошо спроектированная и правильно установленная кабельная система является ключевым элементом в создании надежной и быстрой сети передачи данных.
