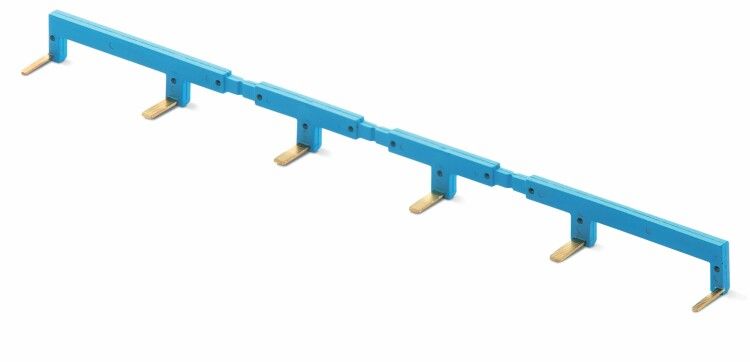

Соединитель шинный 6п син. FINDER 02226

Шинный соединитель 6-полюсный синий от Finder (артикул 02226) предназначен для надёжного распределения электроэнергии между несколькими устройствами на DIN-рейке. Этот элемент используется там, где требуется организовать компактную и безопасную проводку без лишних соединений.

Назначение и область применения

Шинный соединитель 6-полюсный синий применяется для создания параллельных цепей в распределительных щитах. Он позволяет подключить несколько нагрузок к одному фазному или нулевому проводнику - например, автоматические выключатели, контакторы или реле. Подходит для установки в бытовых, коммерческих и промышленных щитах, особенно там, где важна компактность и удобство обслуживания.

Технические характеристики

• Тип изделия: шинный соединитель с штыревыми контактами
• Число полюсов: 6
• Рабочее напряжение: 220 В
• Номинальный ток: 10 А
• Способ монтажа: крепление на DIN-рейку (35 мм)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от воды и пыли
• Материал корпуса: термостойкий пластик
• Цвет: синий - соответствует стандартной цветовой маркировке нулевых проводников
• Диапазон рабочих температур: от -40 C до +70 C
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в помещениях с повышенной влажностью
• Соответствие стандартам: EN 60669-1, EN 60669-2-1

Совместимость и монтаж

Шинный соединитель 6-полюсный синий совместим со всеми устройствами, имеющими штыревые зажимы на 4,8 мм - большинство модульных автоматов, реле и контакторов серий Finder, Schneider Electric, ABB, Legrand. Монтаж выполняется просто: соединитель защёлкивается на DIN-рейку, после чего в него вставляются провода через верхние гнёзда. Для надёжного контакта используйте отвертку с плоским жалом - затягивать необходимо равномерно, без перегрузки.

Безопасность и стандарты

Изделие соответствует европейским нормам EN 60669-1 и EN 60669-2-1, которые гарантируют механическую прочность, изоляцию и долговечность при работе под нагрузкой. Цвет синего корпуса соответствует требованиям IEC 60446 - он указывает на нулевой проводник, что снижает риск ошибок при монтаже. Однако из-за степени защиты IP20 использование вне закрытых щитов запрещено.

Преимущества

• Уменьшает количество проводов в щите - вместо перемычек используется одна шина
• Обеспечивает одинаковое качество контакта во всех полюсах
• Не требует дополнительных клемм или болтов - всё встроено
• Устойчив к перепадам температур благодаря материалу корпуса
• Синий цвет упрощает визуальное определение функционала в сложных схемах

Ограничения применения

• Не предназначена для внешней установки - IP20 не обеспечивает защиту от влаги и пыли
• Подходит только для постоянного тока до 10 А; для импульсных нагрузок или высоких пусковых токов проверьте совместимость с оборудованием
• Не рекомендуется использовать для многожильных проводов с большим сечением - максимальная площадь жилы должна соответствовать спецификациям подключаемых устройств
• Не является заменителем автоматического выключателя или предохранителя - только распределительный элемент

Примеры использования

• Подключение нескольких тепловых реле к одной нулевой шине в частном доме
• Распределение нуля между группами освещения в офисном щите
• Создание общей точки подключения для контроллеров на производственной линии
• Замена множества перемычек в старом щите при модернизации системы

Практические советы

• Перед монтажом убедитесь, что все устройства имеют штыревые зажимы подходящего типа - не все модели поддерживают этот тип подключения
• При использовании в условиях низких температур (-30 C и ниже) допускайте время адаптации материала перед первым включением
• Не перегружайте шину более чем на 10 А суммарно - даже если каждый полюс работает отдельно, общий ток ограничен конструкцией
• Для удобства обслуживания используйте маркировочные бирки на каждом выходе - особенно важно при многочисленных подключениях
• Шинный соединитель 6-полюсный синий от Finder (артикул 02226) легко заменяется - достаточно отключить питание и вынуть его с рейки
