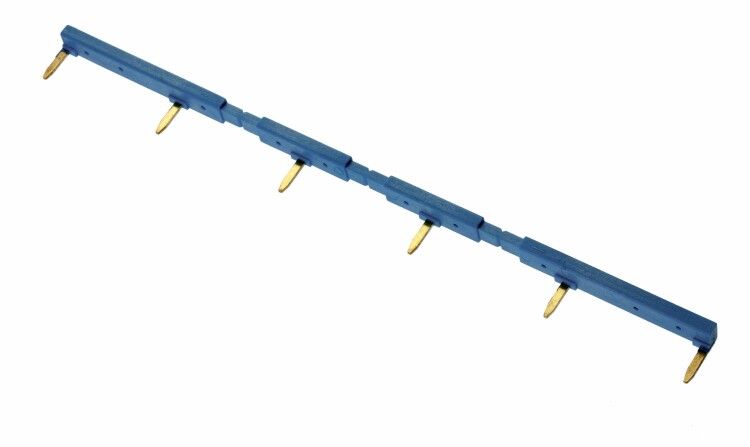

Соединитель шинный 6п для розеток 94.02 94.03 94.04 94.04.9 FINDER 09406 94.06

Соединитель шинный шестиполюсный для розеток 94.02, 94.03, 94.04, 94.04.9 от Finder - компактное устройство для надёжного соединения нескольких розеточных цепей на монтажной плате. Артикулы 94.06 и 09406 предназначены для использования в автоматизированных системах, где требуется распределение фазы и нуля между несколькими точками без дополнительной проводки.

Назначение и область применения

Соединитель шинный шестиполюсный для розеток 94.02, 94.03, 94.04, 94.04.9 используется для параллельного подключения нескольких розеток к одному входному питанию. Подходит для сборки распределительных щитов, панелей управления и оборудования, где необходимо организовать групповое питание розеток 220 В. Применяется в промышленном оборудовании, станках, конвейерах, тестовых стендах и других установках с жёсткими требованиями к коммутации.

Технические характеристики

• Тип: шинный соединитель, шестиполюсный
• Рабочее напряжение: 220 В
• Номинальный ток: 10 А
• Способ монтажа: на монтажную плату (SMD/PCB)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, не предназначен для открытой среды
• Климатическое исполнение: УХЛ4 - работает в условиях умеренного и холодного климата с повышенной влажностью
• Диапазон температур: от -40 C до +70 C
• Цвет корпуса: синий
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Соединитель шинный шестиполюсный для розеток 94.02, 94.03, 94.04, 94.04.9 совместим с розетками серий 94.02, 94.03, 94.04 и 94.04.9. Монтируется непосредственно на печатную плату через выводы типа THT (сквозное крепление). Для правильной установки используйте отверстия соответствующего шага - не требует дополнительных креплений. Каждый из шести контактов обеспечивает передачу фазы, нуля или заземления. Обязательно проверьте соответствие габаритов платы и расположения отверстий до начала сборки.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность реле и контактных устройств. Степень защиты IP20 исключает использование в помещениях с высокой запылённостью или влажностью. Напряжение 220 В и ток 10 А позволяют использовать соединитель в бытовых и промышленных сетях, но не рекомендуются для нагрузок выше 2,2 кВт.

Преимущества

• Уменьшает количество внешних проводов между розетками - снижает риск перегрева и плохого контакта
• Фиксируется на плате, что повышает механическую устойчивость в вибрационных средах
• Синий цвет корпуса позволяет легко отличить его от других элементов при обслуживании
• Широкий температурный диапазон (-40…+70 C) обеспечивает работу в неотапливаемых помещениях и на улице внутри корпусов

Ограничения применения

• Не предназначен для монтажа вне закрытых корпусов - IP20 не защищает от воды и пыли
• Не рассчитан на переменный ток свыше 10 А - превышение вызывает перегрев и выход из строя
• Подходит только для розеток серии 94; несовместим с другими типами разъёмов
• Требует точного соблюдения габаритов печатной платы - отклонение в размерах отверстий затруднит установку

Примеры использования

• Объединение трёх розеток на одном участке станка для питания инструментов
• Распределение сети 220 В между контрольными панелями в производственной линии
• Сборка тестового стенда с несколькими розетками для подключения приборов
• Встраивание в щиты управления с ограниченным пространством, где провода заменяются шиной

Практические советы

• Перед монтажом проверьте, чтобы все розетки, к которым вы подключаете соединитель, были одной серии - 94.02, 94.03, 94.04 или 94.04.9
• При использовании в условиях низких температур (+5 C и ниже) допускайте время прогрева платы перед первым включением
• Не используйте соединитель в качестве основного выключателя - он не имеет функции отключения
• При сборке щита убедитесь, что токовая нагрузка на каждый контур не превышает 10 А - суммарная мощность всех подключённых розеток должна быть ≤ 2,2 кВт
• Артикулы 94.06 и 09406 взаимозаменяемы - различаются только форматом номера в каталогах
