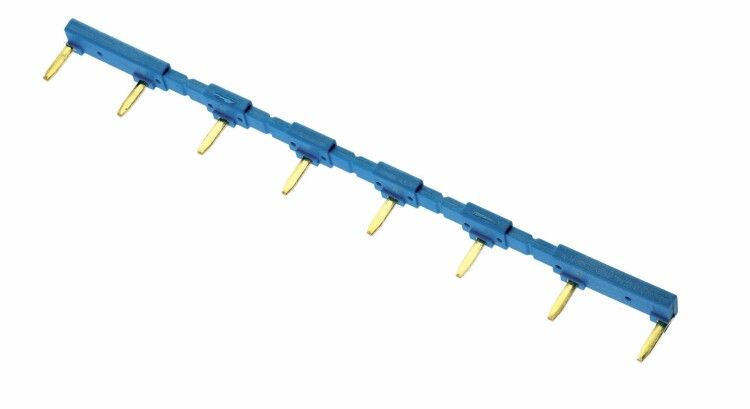

Соединитель шинный восьмиполюсная перемычка для 95.63/95.65/95.75/95.83.1/95.85.1 - 09518 FINDER 95.18

Соединитель шинный 8-полюсный синий от Finder (артикулы 09518 и 95.18) предназначен для надёжного соединения нескольких проводников на монтажной плате в цепях переменного тока до 220 В. Этот элемент из серии 95 используется там, где требуется компактное и безопасное распределение сигнала или питания между несколькими точками.

Назначение и область применения

Соединитель шинный 8-полюсный синий применяется для создания параллельных соединений в электрических цепях. Он позволяет заменить множество одиночных перемычек одним компактным модулем, уменьшая количество точек соединения и повышая надёжность сборки. Подходит для установки в щитах управления, автоматике оборудования, системах освещения и контроля, где важна плотная компоновка.

Технические характеристики

• Тип: шинный соединитель - обеспечивает внутреннее электрическое соединение всех 8 полюсов
• Рабочее напряжение: до 220 В переменного тока
• Номинальный ток: 10 А - допустимый постоянный ток через каждый контакт
• Цвет корпуса: синий - визуальное отличие от других соединителей, упрощает идентификацию
• Способ монтажа: на печатную плату (SMD/through-hole) - фиксируется пайкой
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, возможны перепады температуры и повышенная влажность
• Диапазон рабочих температур: от -40 C до +70 C - выдерживает экстремальные условия внутри электрошкафов
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7 - сертифицирован для коммутационных устройств в промышленной автоматике

Совместимость и монтаж

Соединитель шинный 8-полюсный синий совместим с печатными платами, имеющими стандартные отверстия под выводы типа DIL. Для монтажа необходимо просверлить отверстия под шаг контактов (стандартный шаг 5,08 мм). После вставки детали контакты паяются с нижней стороны платы. Каждый полюс имеет один вход и один выход - все они электрически связаны внутри корпуса. Не требует дополнительных креплений, но рекомендуется использовать фиксаторы или клей для предотвращения механического смещения при вибрациях.

Безопасность и стандарты

Изделие соответствует европейским нормам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют требования к безопасности, прочности и долговечности реле и соединителей. Напряжение 220 В и ток 10 А находятся в рамках класса II по защите от поражения током. Однако из-за степени защиты IP20 использование вне закрытых щитов запрещено - открытые части контактов опасны при прикосновении.

Преимущества

• Замена множества перемычек одним элементом снижает риск плохого контакта и обрывов
• Синий цвет упрощает визуальный поиск и диагностику в сложных схемах
• Широкий температурный диапазон позволяет применять в условиях суровой зимы или нагрева от оборудования
• Высокая степень стандартизации - легко найти аналоги и запчасти
• Производится компанией Finder - известным поставщиком промышленной автоматизации с проверенной качеством

Ограничения применения

• Не предназначены для работы во влажной среде, на улице или в пыльных зонах - IP20 недостаточно
• Не подходят для высокочастотных сигналов выше 1 МГц - паразитные индуктивности могут влиять на передачу
• Не рекомендованы для цепей с импульсными нагрузками свыше 10 А - возможен перегрев и деформация контактов
• Требуют пайки; не поддерживают быстроразъёмное подключение
• Не используются в цепях постоянного тока выше 220 В - спецификация рассчитана только на переменный ток

Примеры использования

• Подключение нескольких датчиков к одному входу контроллера в системе автоматизации
• Распределение сети 220 В между несколькими реле в одном шкафу
• Объединение нулевых проводников в распределительном щите
• Создание общей шины заземления в малогабаритных устройствах
• Формирование группового питания для LED-лент или светильников в производственных зонах

Практические советы

• Перед монтажом проверьте соответствие шага контактов (5,08 мм) с вашей печатной платой - неверный шаг вызывает перекос и плохую пайку
• При использовании в условиях вибраций дополнительно закрепите соединитель шинный 8-полюсный синий термоклеем или хомутами
• Не используйте этот соединитель для силовых цепей выше 10 А - даже кратковременные скачки могут привести к оплавлению пластмассы
• Для удобства обслуживания пометьте каждую линию рядом с местом подключения - синий цвет сам по себе не указывает на функцию
• Артикулы 09518 и 95.18 - это одно изделие; различаются лишь формат номера в каталогах. Оба подходят для заказа.
