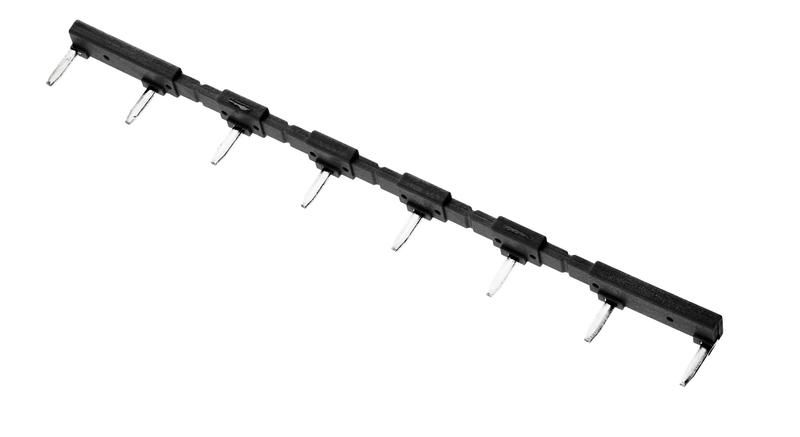

Соединитель шинный 8п для розеток 95.03 95.05 черн. (уп.10шт) FINDER 095180 095.18.0

8-полюсный шинный соединитель для розеток 95.03, 95.05, черный от Finder - компактное устройство для надёжного электрического соединения нескольких розеточных цепей на монтажной плате. Артикулы 095.18.0 и 095180 подходят для сборки распределительных щитов, автоматических систем управления и оборудования с групповым подключением нагрузок.

Назначение и область применения

Этот шинный соединитель предназначен для параллельного подключения нескольких розеток типа 95.03 и 95.05 через одну общую шину. Он используется там, где требуется одновременно питать несколько точек без прокладки отдельных проводов. Подходит для установки в силовые щиты, контрольные панели, оборудование на производстве и в офисах - например, для питания тестового стенда, конвейера или группы периферийных устройств.

Технические характеристики

• Количество полюсов: 8 - позволяет подключить восемь розеток к одной фазе и нулевой шине;
• Рабочее напряжение: 220 В - рассчитан на бытовые и промышленные сети переменного тока;
• Номинальный ток: 10 А - максимальная допустимая нагрузка на каждый контакт;
• Цвет корпуса: чёрный - обеспечивает контрастность и совместимость с большинством типов панелей;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; не предназначен для уличного или влажного использования;
• Диапазон температур: от –40 C до +70 C - работает в холодных помещениях и нагреваемых зонах;
• Климатическое исполнение УХЛ4 - предназначено для эксплуатации в условиях умеренного и холодного климата с повышенной влажностью внутри помещений;
• Способ монтажа: на монтажную плату - устанавливается методом пайки или в специальные гнёзда печатной платы;
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7 - сертифицирован для коммутационных устройств в промышленном оборудовании.

Совместимость и монтаж

Шинный соединитель 95.03, 95.05, черный совместим исключительно с розетками серии 95 от Finder. Для правильной установки необходимо:

• Использовать печатную плату с соответствующими отверстиями под выводы соединителя;
• Обеспечить плотный контакт между выводами и паяными площадками - слабый паяный переход вызывает перегрев;
• Не использовать с другими типами розеток - контакты имеют уникальную форму и шаг расположения;
• Проверить соответствие шага монтажа - он оптимизирован под базовый модуль 95 серии.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности EN 61810-1/2/7, которые регулируют требования к механической прочности, изоляционным характеристикам и долговечности коммутационных элементов. Сертификация гарантирует отказоустойчивость при длительной работе под нагрузкой. Однако из-за степени защиты IP20 запрещена установка в местах с риском попадания воды, пыли или металлической стружки.

Преимущества

• Замена множества проводов одним компактным решением - снижает количество соединений и повышает надёжность;
• Высокая плотность размещения - экономит место на плате при многочисленных выходах;
• Устойчивость к широкому диапазону температур - сохраняет работоспособность даже в неотапливаемых помещениях зимой;
• Чёрный цвет корпуса маскирует следы окисления и выглядит профессионально в закрытых панелях.

Ограничения применения

• Не применяется вне помещений - IP20 не защищает от влаги и пыли;
• Не подходит для высокотоковых цепей выше 10 А - возможен перегрев и деформация контактов;
• Требует пайки - нельзя установить без подготовки печатной платы или специального держателя;
• Поддерживает только однофазное подключение - трёхфазные системы требуют другого решения.

Примеры использования

• Групповое питание розеток на технологическом стенде в лаборатории;
• Подключение нескольких датчиков или контроллеров к единому источнику питания в автоматической линии;
• Распределение энергии по нескольким розеткам в серверной или офисной стойке;
• Сборка ремонтных станций с несколькими точками подключения инструментов.

Практические советы

• Перед монтажом проверьте, что все розетки 95.03 или 95.05 находятся в одном ряду - иначе соединитель не сможет правильно зафиксироваться;
• Используйте термостойкий припой - температура работы может достигать +70 C;
• Не затягивайте розетки слишком сильно - это может повредить пластиковые контакты соединителя;
• Для обслуживания удобнее всего заменять целый модуль вместо перепайки отдельных проводов - это экономит время при ремонтах;
• Артикулы 095.18.0 и 095180 взаимозаменяемы - различаются только формат записи, но один и тот же продукт.
