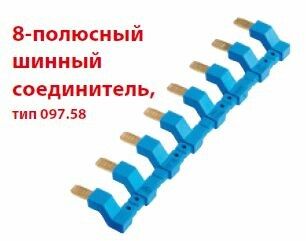

Соединитель шинный 8п для розеток Push-in серии 484C FINDER 09758

Соединитель шинный 8 полюсов для розеток Push-in серии 484C, 48,4C от Finder - компактное решение для быстрого соединения проводов в распределительных коробках и на монтажной плате. Артикул 09758 предназначен для работы в сетях 220 В с током до 10 А, особенно удобен при сборке устройств с множеством розеточных групп.

Назначение и область применения

Соединитель шинный 8 полюсов для розеток Push-in серии 484C, 48,4C используется для параллельного соединения фазных и нулевых проводников в цепях питания розеток. Подходит для установки на монтажную плату внутри щитов, корпусов оборудования или распределительных коробок. Часто применяется в системах автоматизации, промышленном оборудовании, бытовых и коммерческих щитах, где требуется надёжное и компактное распределение электроэнергии.

Технические характеристики

• Тип: Соединитель шинный, 8 полюсов
• Рабочее напряжение: 220 В
• Номинальный ток: 10 А
• Способ монтажа: На монтажную плату (PCB)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен
• Цвет: Синий
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы при повышенной влажности
• Диапазон рабочих температур: от -40 C до +70 C
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Соединитель шинный 8 полюсов для розеток Push-in серии 484C, 48,4C совместим с проводами из меди сечением до 2,5 мм2. Монтаж осуществляется через выводы типа THT (through-hole) - выводы вставляются в отверстия печатной платы и паяются. Для подключения провода используйте технологию Push-in: зажимы позволяют вставить провод без инструментов - просто введите жилу до упора. Отключение происходит легким нажатием на рычаг. Обязательно проверьте глубину посадки каждого контакта. Не допускается использование с алюминиевыми проводами.

Безопасность и стандарты

Соединитель шинный 8 полюсов для розеток Push-in серии 484C, 48,4C соответствует европейским нормам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют требования к электромеханическим реле и контактным устройствам. Наличие сертификации гарантирует отказоустойчивость, термическую стабильность и безопасность при длительной нагрузке 10 А. IP20 обеспечивает базовую защиту от случайного прикосновения, но не защищает от влаги - применение вне закрытых корпусов запрещено.

Преимущества

• Быстрая установка: технология Push-in исключает необходимость в отвертках и инструментах
• Высокая плотность: 8 полюсов в компактном корпусе экономят место на плате
• Надёжный контакт: медные зажимы обеспечивают низкое переходное сопротивление даже при колебаниях температуры
• Устойчивость к перегрузкам: выдерживает номинальный ток 10 А при температуре до +70 C
• Совместимость с широким спектром плат: стандартные шаги выводов подходят для большинства PCB

Ограничения применения

• Не предназначена для открытой установки - требует герметичного корпуса из-за степени защиты IP20
• Запрещено использовать с алюминиевыми проводами - риск окисления и потери контакта
• Не рекомендовано для переменных нагрузок выше 10 А - возможен перегрев и деформация контактов
• Не подходит для сред с высокой запылённостью, агрессивными газами или постоянной влажностью
• Из-за малого размера трудно обслуживать после монтажа - перед установкой проверяйте правильность подключения

Примеры использования

• Распределение фазы и ноля между несколькими розетками в одном модульном ряду
• Подключение группы розеток в офисных и торговых помещениях
• Сборка силовой части в устройствах управления станками, насосами, конвейерами
• Монтаж в щитах автоматики с ограниченным пространством

Практические советы

• Перед монтажом убедитесь, что сечение провода не превышает 2,5 мм2 - более толстые жилы повредят зажим
• Проверяйте каждый контакт после вставки: провод должен входить до характерного щелчка
• При использовании в условиях низких температур (-40 C) предварительно прогрейте соединитель до комнатной температуры
• Не затягивайте провода инструментом - это нарушает механизм Push-in и снижает срок службы
• Для многожильных проводов используйте наконечники - они увеличивают долговечность контакта
• Артикул 09758 от Finder - часть серии 97; при замене сверьтесь с каталогом, чтобы сохранить совместимость
