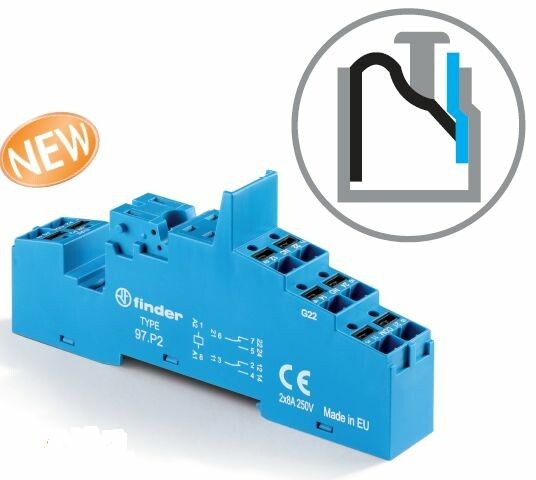

Розетка безвинтовые клеммы 'Push-in' для реле 46.61 применяются модули 86.30 99.02 в комплекте пластиковая клипса 097.01 синяя - 97P1SPA FINDER

Розетка с безвинтовыми клеммами Push-in для реле 46.61, модули 86.30, 99.02, пластиковая клипса 097.01 от Finder - это компактное устройство для быстрого и надёжного подключения проводов в цепях управления реле. Артикул 97p1spa предназначен для установки на DIN-рейку и используется в автоматизированных системах, где важна скорость монтажа и отказ от винтовых зажимов.

Назначение и область применения

Розетка с безвинтовыми клеммами Push-in для реле 46.61, модули 86.30, 99.02, пластиковая клипса 097.01 служит для соединения проводов с контактами реле без использования инструментов. Подходит для сборки шкафов управления, автоматических линий, систем вентиляции, насосов и других устройств, где требуется частая замена или диагностика реле. Устройство совместимо с реле серий 46.61, 86.30 и 99.02, а также с другими модулями того же форм-фактора.

Технические характеристики

• Количество контактов: 5
• Номинальный рабочий ток: 10 А (AC-1)
• Напряжение: 220–250 В
• Тип подключения: прокалывание изоляции (Push-in) - провода заходят без предварительной зачистки
• Способ монтажа: крепление на DIN-рейку 35 мм
• Материал корпуса: термостойкий пластик
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температурах от -40 C до +70 C
• Цвет: синий
• Модульное исполнение: да - занимает один модуль (17,5 мм)
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Розетка с безвинтовыми клеммами Push-in для реле 46.61, модули 86.30, 99.02, пластиковая клипса 097.01 устанавливается на стандартную DIN-рейку 35 мм. Клипса 097.01 обеспечивает фиксацию на рейке без дополнительных креплений. Для подключения используйте одножильные медные провода сечением 0,2–2,5 мм2. Максимальный диаметр изолированного провода - 4,5 мм. Прокалывающие клеммы работают только с медными проводами; алюминиевые или многожильные провода требуют предварительной обжимки наконечниками.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности EN 61810-1/2/7, которые регламентируют требования к коммутирующим устройствам. Защита IP20 исключает случайное прикосновение к токоведущим элементам, но не предназначено для работы во влажных средах. Температурный диапазон от -40 C до +70 C позволяет использовать розетку в холодных помещениях и нагреваемых шкафах.

Преимущества

• Быстрая установка: провод вставляется в клемму - зажим происходит автоматически, без отвертки
• Надёжный контакт: технология прокалывания изоляции снижает риск плохого соединения
• Экономия времени: особенно эффективна при массовой сборке или сервисном обслуживании
• Функциональное расширение: можно комбинировать с другими модулями в одном блоке
• Чёткая маркировка: цвет корпуса и форма позволяют легко отличить розетку от других элементов

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на улице - степень защиты IP20 недостаточна
• Не поддерживает многожильные провода без обжимных наконечников
• Запрещено перегружать: максимальный ток - 10 А, превышение вызывает перегрев и выход из строя
• Не рекомендовано для силовых цепей выше 250 В - только для управления и слаботочных систем

Примеры использования

• Подключение реле контроля температуры в системе отопления
• Сборка панели управления конвейера с несколькими реле 46.61
• Монтаж аварийных выключателей в производственных цехах
• Обслуживание систем освещения с частой заменой реле

Практические советы

• Перед вставкой провода убедитесь, что он не повреждён и имеет правильное сечение - слишком толстый провод не войдёт, слишком тонкий может плохо зажаться
• Для многожильных проводов всегда используйте обжимные наконечники типа “штырь” или “вилка”, подходящие по размеру
• Проверьте плотность фиксации после монтажа: попробуйте слегка потянуть провод - он не должен выскочить
• При замене реле не забудьте отключить питание - даже при отключенном реле напряжение может сохраняться на входных клеммах
• Артикул 97p1spa совместим с реле Finder серии 97 - проверяйте соответствие перед закупкой
