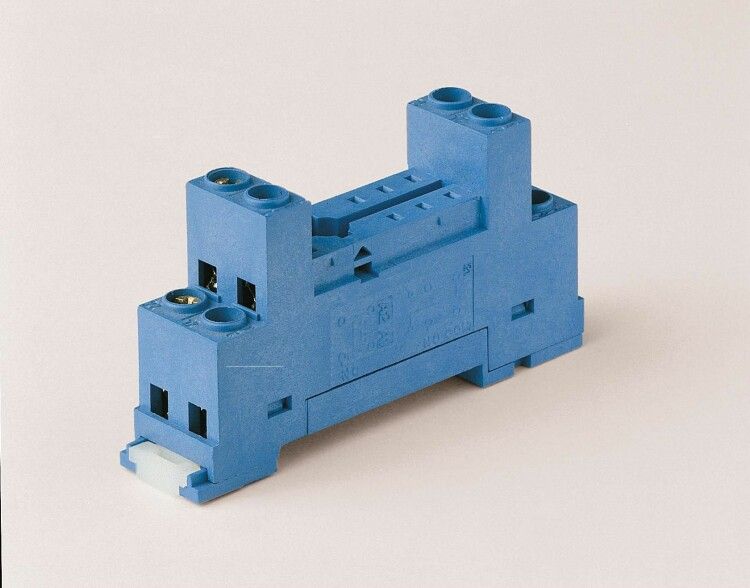

Розетка с винтовыми клеммами (с зажимной клетью) для реле 40.51, 40.52, 40.61, 40.62, в комплекте металлическая клипса 095.71, версия: синий цвет - 95.65SMA FINDER 9565SMA

Розетка с винтовыми клеммами (с зажимной клетью) для реле 40.51, 40.52, 40.61, 44.52, 44.62 с металлической клипсой 095.71 - это надёжный элемент для быстрого подключения и замены реле на DIN-рейке. Бренд Finder и артикул 95.65sma обеспечивают совместимость с популярными моделями реле серии 95, что делает её удобным решением для автоматизации и управления оборудованием.

Назначение и область применения

Розетка с винтовыми клеммами (с зажимной клетью) для реле 40.51, 40.52, 40.61, 44.52, 44.62 с металлической клипсой 095.71 предназначена для фиксированного монтажа реле на шине DIN 35 мм. Она позволяет легко менять реле без перепайки проводов - достаточно вынуть старое устройство и вставить новое. Подходит для систем управления, панелей автоматики, промышленных контроллеров, конвейеров, насосов и другого оборудования, где требуется частая замена или обслуживание реле.

Технические характеристики

• Тип подключения: винтовые клеммы с зажимной клетью - обеспечивает плотный контакт и удержание жил даже при многократном демонтаже
• Номинальное напряжение: 220–250 В переменного и постоянного тока (AC/DC)
• Коммутируемый ток: 10 А - допустимая нагрузка на каждый контакт
• Количество контактов: 8 - поддерживает все основные цепи управления и питания
• Способ монтажа: установка на DIN-рейку 35 мм - стандартная для промышленных щитов
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от воды и пыли
• Материал корпуса: термостойкий пластик - устойчив к нагреву и механическим воздействиям
• Цвет: синий - соответствует цветовой стандартизации для промышленных компонентов
• Климатическое исполнение: УХЛ4 - работает в условиях повышенной влажности и колебаний температуры
• Диапазон рабочих температур: от –40 C до +70 C - подходит для холодных и жарких помещений
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствие европейским требованиям безопасности

Совместимость и монтаж

Розетка с винтовыми клеммами (с зажимной клетью) для реле 40.51, 40.52, 40.61, 44.52, 44.62 с металлической клипсой 095.71 совместима исключительно с реле серий 40.5x и 44.5x от Finder. Металлическая клипса обеспечивает прочную фиксацию и предотвращает самопроизвольное выпадение. Для монтажа просто защёлкните розетку на DIN-рейку - она фиксируется без инструментов. После этого подключите провода к винтам: используйте одножильные или многожильные провода сечением до 2,5 мм2. Затяните винты равномерно, чтобы избежать повреждения зажимной клети.

Безопасность и стандарты

Изделие соответствует европейским нормам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность коммутационных устройств. Класс защиты IP20 гарантирует, что внутренние части недоступны для случайного прикосновения пальцем. Однако розетка не предназначена для работы во влажных средах, открытых помещениях или местах с высоким уровнем запыления - для таких условий требуются устройства с более высокой степенью защиты.

Преимущества

• Зажимная клеть в клеммах снижает риск ослабления контакта после вибраций и тепловых расширений
• Металлическая клипса увеличивает срок службы и надёжность фиксации реле
• Модульное исполнение позволяет компактно размещать несколько розеток на одной рейке
• Поддержка AC/DC - универсальное решение для различных типов цепей
• Широкий температурный диапазон - подходит для суровых условий эксплуатации

Ограничения применения

• Не применяйте в условиях повышенной влажности, на улице или в помещениях с брызгами воды - IP20 не обеспечивает гидрозащиту
• Не используйте с реле других производителей - совместимость гарантирована только с реле Finder 40.51, 40.52, 40.61, 44.52, 44.62
• Не подключайте провода сечением больше 2,5 мм2 - возможна деформация зажимной клети
• Не применять в средах с агрессивными химическими веществами - материал корпуса не устойчив к растворителям и маслам

Примеры использования

• Автоматические линии производства - замена реле при выходе из строя без остановки всей системы
• Щитовые комнаты на заводах - компактная сборка множества реле на DIN-рейке
• Системы отопления и вентиляции - управление насосами и клапанами через реле с питанием 230 В
• Электронные панели управления - быстрая диагностика и замена неисправных модулей

Практические советы

• Перед первым подключением проверьте, что реле полностью вставлено в розетку - слышен характерный щелчок
• Не затягивайте винты слишком сильно - это может повредить пластиковую часть зажимной клети
• При использовании многожильных проводов лучше использовать наконечники - так контакт будет надёжнее
• При замене реле всегда отключайте питание - даже при отключенном устройстве на клеммах может сохраняться потенциал
• Артикулы 95.65sma и 9565sma - это один и тот же продукт; различия в записи не влияют на функциональность
