Розетка для реле OptiRel G RR94-94-230-7-V КЭАЗ 281166 281173

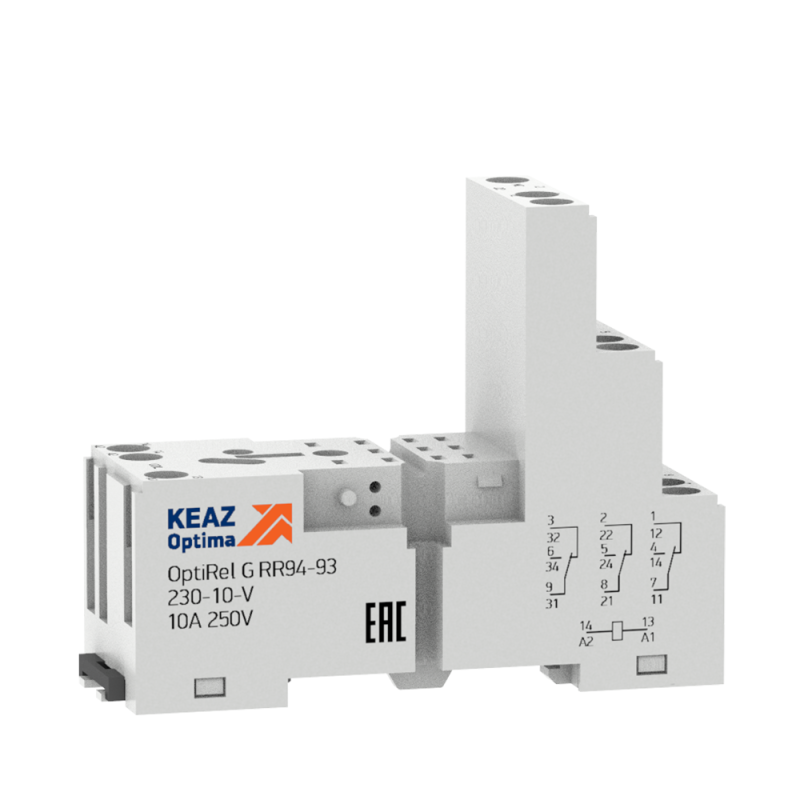

Розетка для реле 230 В, 7-10 А, DIN-рейка (бренд КЭАЗ, артикулы 281166 и 281173) - это компактное устройство для быстрого подключения и замены промежуточных реле серии OptiRel G на DIN-рейке. Она позволяет организовать гибкую и обслуживаемую электрическую цепь без пайки или постоянной проводки.

Назначение и область применения

Розетка для реле 230 В, 7-10 А, DIN-рейка используется исключительно для установки втычных реле серии OptiRel G RP55. Она служит переходным элементом между жесткой проводкой и съемным реле, позволяя легко менять реле при выходе из строя, диагностике или модернизации системы. Применяется в автоматических системах управления: панелях управления станков, конвейеров, системах освещения, HVAC и других устройствах, где требуется частая замена или диагностика реле.

Технические характеристики

• Номинальное напряжение: 230 В - рассчитана на работу в сетях переменного тока 230 В, соответствует стандартам европейских и российских распределительных систем.
• Номинальный ток: 7 А - максимальная нагрузка на каждый контакт; не рекомендуется использовать с токами выше этого значения.
• Монтаж: на DIN-рейку 35 мм - совместима со стандартной рейкой, используемой в щитах управления.
• Подключение: винтовые зажимы - обеспечивают надежный контакт с одножильными и многожильными проводниками до 2,5 мм2.
• Количество контактных выводов: 0 - сама розетка не имеет внешних контактов, все соединения осуществляются через установленное в неё реле.

Совместимость и монтаж

Розетка для реле 230 В, 7-10 А, DIN-рейка совместима **только** с реле серии OptiRel G RP55. Установка происходит путём защёлкивания реле в пазы розетки. Для правильного монтажа:

• Закрепите розетку на DIN-рейке с помощью фиксирующего язычка - она должна плотно сесть без люфта.
• Подключите провода к винтовым зажимам: вход/выход управляющей катушки и исполнительных контактов указаны на корпусе розетки.
• Убедитесь, что реле полностью вошло в розетку - слышен характерный щелчок.

Фиксатор для предотвращения случайного выскальзывания реле продается отдельно и не входит в комплект. Без него реле может выпасть при вибрации или механическом воздействии.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-7-1 и другим нормам для коммутационных устройств в распределительных щитах. Напряжение 230 В и ток 7 А соответствуют классу защиты II - не требует заземления корпуса. Однако при работе с высокими токами и в условиях повышенной влажности необходимо соблюдать правила электроустановок (ПУЭ).

Преимущества

• Быстрая замена реле - не нужно перепаивать или отсоединять провода, достаточно вынуть старое и вставить новое.
• Чёткая маркировка контактов - снижает риск ошибок при подключении.
• Стандартный форм-фактор - совместима с большинством шкафов управления, имеющих DIN-рейку.
• Высокая долговечность контактов - благодаря качественным материалам и технологии производства КЭАЗ.

Ограничения применения

• Не поддерживает другие типы реле - даже аналогичные по габаритам модели из других серий (например, OptiRel F или сторонние бренды) не будут работать.
• Не предназначен для токов выше 7 А - использование с более мощными нагрузками вызывает перегрев и повреждение контактов.
• Не имеет встроенной защиты - нельзя применять в средах с частыми скачками напряжения без дополнительных модулей (например, TVS-диодов).
• Требует обязательного использования фиксатора в вибрационных условиях - без него возможна потеря контакта.

Примеры использования

• Автоматизация промышленного оборудования: управление насосами, вентиляторами, клапанами через реле OptiRel G, установленные в щитовой.
• Системы освещения: включение света по таймеру или датчику движения - реле меняется при сбоях без вскрытия всей проводки.
• Лабораторные стенды: возможность оперативно тестировать различные реле без переделки схемы.

Практические советы

• Перед установкой проверьте, что реле OptiRel G RP55 точно соответствует вашей версии розетки - есть различия между версиями с фиксацией и без.
• Используйте фиксатор (отдельно заказывается) - особенно в местах с вибрацией (станки, лифты, транспорт).
• Для защиты от импульсов подключайте дополнительный модуль типа RC-фильтра или MOV - они вставляются в тот же разъём, что и реле.
• Не затягивайте винты слишком сильно - это может повредить пластиковую основу розетки.
• Артикулы 281166 и 281173 отличаются лишь цветом корпуса - функционально идентичны.
