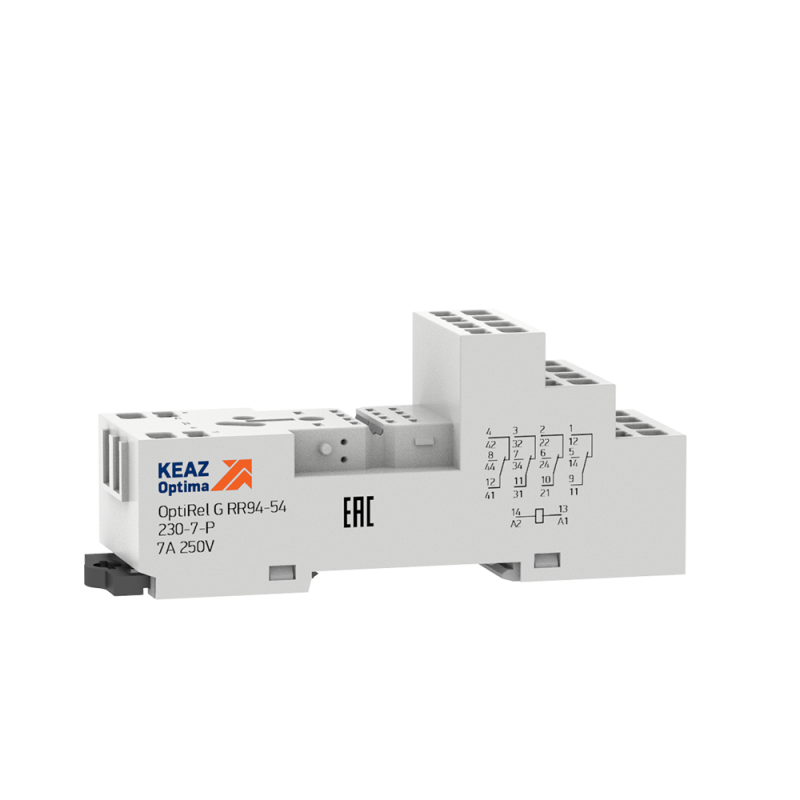

Розетка для реле OptiRel G RR94-54-230-7-P| 281169 | КЭАЗ 281170

Розетка для реле OptiRel G RR94-54-230-7-P - это компактное устройство для быстрого монтажа и подключения промежуточных реле серии OptiRel G на DIN-рейку. Она позволяет легко заменять реле без перепайки проводов, снижает время обслуживания и повышает надёжность соединений в автоматизированных системах.

Назначение и область применения

Розетка для реле OptiRel G RR94-54-230-7-P используется исключительно как базовый элемент для установки втычных реле серии OptiRel G RP55. Она не является самостоятельным коммутационным устройством - без установленного реле она не выполняет никаких функций управления или защиты. Применяется в панелях управления, силовых щитах, промышленном оборудовании, где требуется частая замена реле или гибкая модульная сборка.

Технические характеристики

• Номинальное напряжение: 230 В - рассчитана на работу в сетях переменного тока до 230 В
• Номинальный ток: 7 А - способна выдерживать нагрузку до 7 ампер через контакты реле, установленного в неё
• Способ монтажа: на DIN-рейку 35 мм - совместима со стандартной рейкой, используемой в промышленных шкафах
• Тип подключения: винтовые зажимы - обеспечивают прочное и долговечное соединение с медными проводниками
• Количество контактных выводов: 0 - сама розетка не имеет внешних контактов; все соединения осуществляются через реле, которое в неё устанавливается

Совместимость и монтаж

Розетка для реле OptiRel G RR94-54-230-7-P совместима только с реле серии OptiRel G RP55. Установка происходит путём вставки реле в корпус розетки до характерного щелчка. Для надёжной фиксации необходимо использовать отдельно приобретаемый фиксатор - он предотвращает случайное выпадение реле при вибрациях или механическом воздействии. Подключение проводов выполняется к винтовым зажимам на тыльной стороне розетки. Диаметр жил: до 2,5 мм2. Перед монтажом убедитесь, что питание отключено.

Преимущества

• Ускоряет сервисное обслуживание - реле можно менять за минуту без отсоединения проводов
• Снижает риск ошибок при подключении - контакты розетки точно соответствуют расpinовке реле RP55
• Защищает провода от изгиба и перегрузки - все усилия при установке/снятии реле воспринимаются розеткой, а не проводами
• Поддерживает стандартизацию - один тип розетки служит для всех реле этой серии, упрощая запасы и обучение персонала

Ограничения применения

• Не работает без установленного реле - розетка не коммутирует ток самостоятельно
• Не предназначена для высокочастотных или импульсных нагрузок - требует согласования с типом реле
• Не содержит встроенной защиты - для защиты от перенапряжений или индикации нужны дополнительные модули
• Не подходит для монтажа вне DIN-реек - не имеет крепления на стену или панель

Примеры использования

• Автоматические линии производства - замена реле при выходе из строя без остановки всей системы
• Щиты управления насосами и вентиляторами - быстрая диагностика и ремонт
• Системы освещения и отопления - модульная сборка с возможностью последующего расширения
• Лабораторные стенды - тестирование различных реле с одним и тем же интерфейсом подключения

Практические советы

• Всегда используйте фиксатор - даже при малых вибрациях реле может выскочить из розетки без него
• Затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить пластиковые зажимы
• Выбирайте реле с таким же номиналом тока - OptiRel G RR94-54-230-7-P рассчитана на 7 А, не стоит ставить реле на 10 А
• Проверьте соответствие номера розетки и реле - определённые версии реле имеют разную pinout, хотя внешне похожи
• Используйте дополнительные модули (например, TVS-защита или LED-индикация) при работе в условиях скачков напряжения или для визуального контроля состояния
