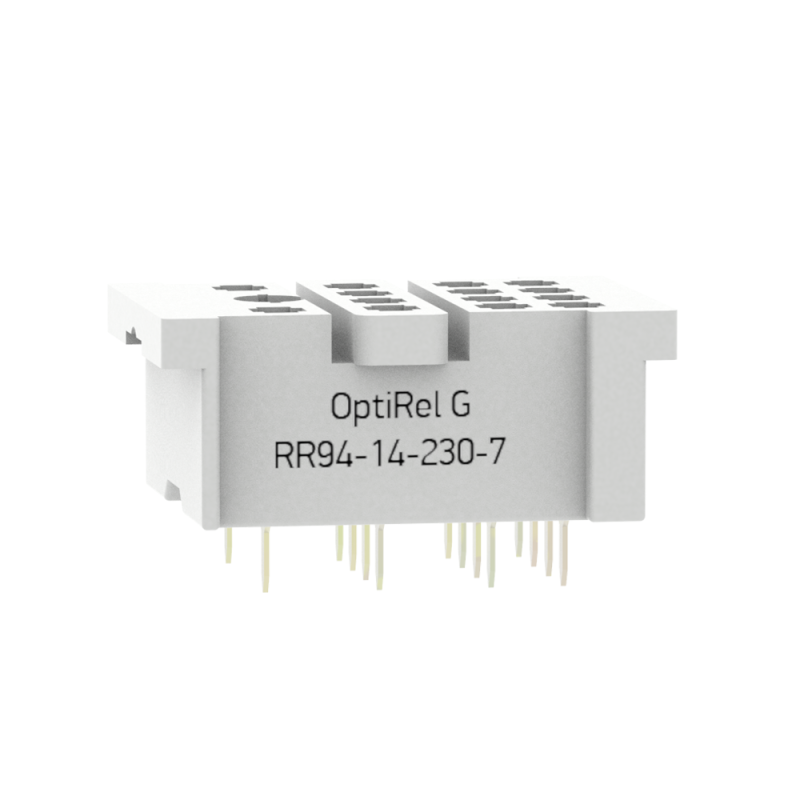

Розетка для реле OptiRel G RR94-14-230-7| 281168 | КЭАЗ 281169

Розетка для реле OptiRel G RR94-14-230-7 и RR94-54-230-7-P - это компактное крепление для промежуточных реле серии OptiRel G, предназначенное для быстрой замены и надёжного подключения в системах автоматизации. Оба варианта работают при 230 В и рассчитаны на ток до 7 А, поддерживают монтаж на DIN-рейку и имеют восемь контактных точек.

Назначение и область применения

Розетка для реле OptiRel G используется исключительно для установки реле серии OptiRel G RP55. Она служит переходным элементом между реле и силовой либо управляющей цепью, позволяя легко менять реле без перепайки проводов. Подходит для применений в пультах управления, щитах автоматики, станках, конвейерах и других устройствах, где требуется частая замена или модернизация реле.

Технические характеристики

• Номинальное напряжение: 230 В - работает в сетях переменного тока с этим значением;
• Номинальный ток: 7 А - допустимый ток через каждый контакт, не более;
• Количество контактов: 8 - четыре для катушки управления, четыре для исполнительных контактов реле;
• Тип подключения: винтовые зажимы - обеспечивают прочное соединение с медными проводами сечением до 2,5 мм2;
• Способ монтажа: на DIN-рейку (35 мм) или с помощью винтов - гибкий вариант крепления в шкафах;
• Материал корпуса: термостойкая пластмасса - выдерживает нагрев от работы реле и внешние воздействия.

Совместимость и монтаж

Розетка для реле OptiRel G совместима только с реле серии OptiRel G RP55. Установка происходит путём защёлкивания реле в пазы розетки - при этом важно использовать фиксатор (приобретается отдельно), чтобы предотвратить самопроизвольное выпадение реле при вибрациях. Монтаж на DIN-рейку выполняется стандартным способом: зацепить за рейку и защёлкнуть. Для крепления винтами предусмотрены отверстия в основании. Пайка на печатную плату возможна - выводы розетки спаяны с контактами, что позволяет использовать её в компактных контроллерах.

Преимущества

• Удобная замена реле - достаточно извлечь старое и вставить новое, не трогая провода;
• Стандартная форма - совместима с большинством шкафов и распределительных устройств;
• Чёткое разделение контактов - минимизирует риск перепутать управление и нагрузку;
• Поддержка двух типов монтажа - можно выбрать DIN-рейку или винты в зависимости от условий.

Ограничения применения

• Не подходит для реле других серий - даже внешне похожие модели не будут правильно садиться;
• Фиксатор обязателен для вибрационных сред - без него реле может выпасть;
• Не предназначена для высоких импульсных токов - максимальный ток 7 А постоянный или среднеквадратичный;
• Запрещено использование вне закрытых шкафов - не имеет защиты от пыли и влаги выше IP20.

Примеры использования

• Автоматические линии производства - замена реле при выходе из строя без остановки всей системы;
• Щиты управления насосами - розетка для реле OptiRel G RR94-14-230-7 позволяет быстро поменять управляющее реле;
• Печатные платы в малогабаритных контроллерах - благодаря возможности пайки, розетка для реле OptiRel G RR94-54-230-7-P используется в компактной аппаратуре;
• Оборудование с частым обслуживанием - например, тестовые стенды, где меняются параметры управления.

Практические советы

• Перед установкой проверьте, что реле RP55 точно соответствует номеру розетки - RR94-14 и RR94-54 отличаются по расположению контактов;
• Используйте фиксатор (артикулы КЭАЗ: FRR94) - он снижает риск отказа при ударах и вибрациях;
• При монтаже на DIN-рейку убедитесь, что розетка плотно защёлкнута - слышится характерный щелчок;
• Не затягивайте винты слишком сильно - это повредит изоляцию и деформирует контактные площадки;
• Артикулы 281168 и 281169 - различаются только по наличию паяных выводов; выбирайте RR94-54-230-7-P, если нужна пайка на плату.
