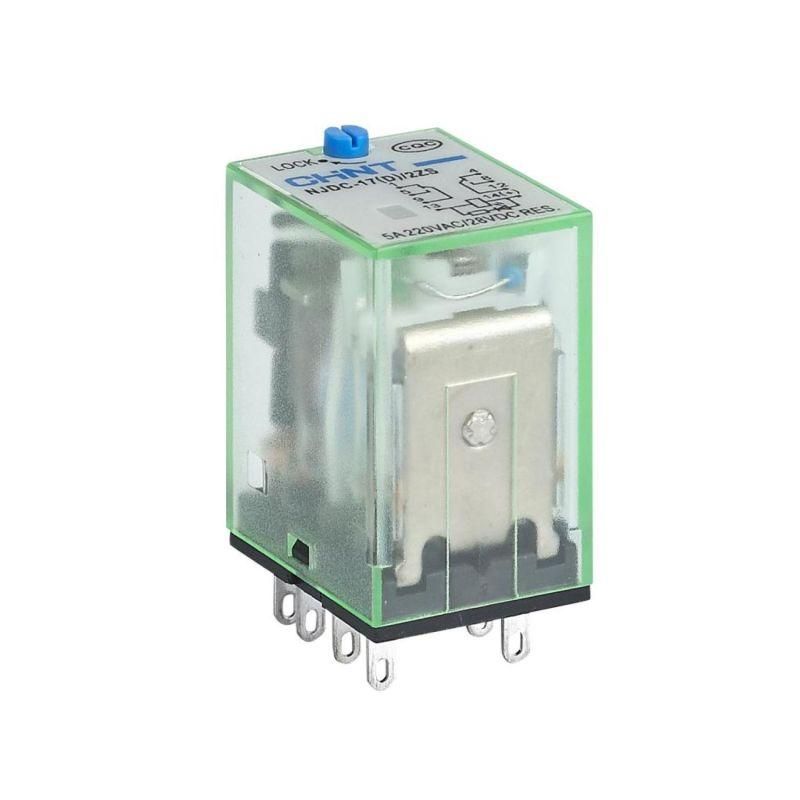

Реле промежуточное с кнопкой тестирования NJDC-17(D)/2Z 2 конт. инд. LED 10А DC24В (R) | 651134 CHINT

Реле промежуточное с кнопкой тестирования NJDC-17(D)/2Z 2 контакта с индикацией LED 10А постоянный ток 24В (R) от бренда CHINT предназначено для управления нагрузками в цепях постоянного тока до 10 А при напряжении 24 В. Устройство сочетает функциональную надёжность, визуальную индикацию состояния и возможность быстрого тестирования без отключения питания.

Назначение и область применения

Реле NJDC-17(D)/2Z используется для коммутации слаботочных управляющих сигналов в силовые цепи постоянного тока. Подходит для систем автоматизации, где требуется изолированное управление нагрузкой, диагностика работоспособности и контроль состояния контактов. Применяется в панелях управления станков, конвейеров, систем освещения, зарядных устройств и других устройствах с питанием 24 В постоянного тока.

Технические характеристики

• Номинальный ток: 10 А (постоянный ток)
• Напряжение питания: 24 В постоянного тока
• Количество контактов: 2 (два переключающих)
• Тип контактов: двойной контакт (форма 2Z)
• Тип переключения: моностабильный (возврат в исходное состояние после снятия сигнала)
• Поляризация: определённая полюсность - важно соблюдать правильное подключение + и –
• Индикация: светодиодный индикатор состояния катушки (горит при включении)
• Управление: принудительно управляемые контакты - обеспечивают физическое размыкание даже при залипании
• Подключение: штекерный разъём - удобная установка и замена без пайки
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не предназначено для влаги или пыли в рабочей среде
• Количество нормально открытых (НО) контактов: 0
• Количество нормально закрытых (НЗ) контактов: 0

Обратите внимание: контакты являются переключающими (SPDT), то есть один вход, два выхода - при активации происходит переключение между двумя цепями, но ни одна из них не остаётся постоянно замкнутой или разомкнутой без питания.

Совместимость и монтаж

Реле NJDC-17(D)/2Z устанавливается на DIN-рейку через совместимый цоколь. Для монтажа используются цоколи серии NJDC-17, которые соответствуют формату 2Z. Штекерный разъём позволяет легко вынимать и менять реле без демонтажа проводов. Кнопка тестирования - самоблокирующаяся - позволяет проверить работу контактов в реальном времени, не отключая питание. При нажатии кнопки контакты принудительно переключаются, а индикатор LED показывает текущий статус.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 обеспечивает безопасность при работе внутри распределительных щитов. Принудительно управляемые контакты повышают отказоустойчивость - даже при механическом залипании контактов они будут разомкнуты при срабатывании кнопки тестирования. Это особенно важно в системах, требующих высокую степень надёжности, таких как аварийные остановы или системы безопасности.

Преимущества

• Интегрированный LED-индикатор даёт наглядное представление о состоянии катушки - видно, получает ли реле питание
• Кнопка тестирования позволяет оперативно проверить исправность контактов без отключения цепи
• Принудительно управляемые контакты снижают риск аварий из-за залипания
• Штекерный тип подключения ускоряет обслуживание и замену
• Прозрачная крышка позволяет визуально контролировать положение контактов

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 не обеспечивает защиту от жидкости
• Требуется соблюдение полярности при подключении - неверное подключение +/– может привести к отказу
• Нет нормально открытых или нормально закрытых контактов - нельзя использовать как обычное реле с фиксированным состоянием
• Максимальный ток 10 А - не подходит для мощных нагрузок выше этого значения
• Не рекомендовано использование в цепях переменного тока - только постоянный ток 24 В

Примеры использования

• Управление электромагнитным клапаном в системе пневматики с питанием 24 В DC
• Переключение режима работы конвейера между двумя скоростями
• Контроль включения/выключения светодиодной ленты в панели управления
• Автоматическая система запуска насоса при достижении уровня воды - реле передаёт команду от PLC

Практические советы

• Выбирайте подходящий цоколь для NJDC-17(D)/2Z - он должен точно соответствовать формату 2Z
• Проверьте полярность перед первым включением - индикатор LED не загорится при обратном подключении
• Используйте кнопку тестирования регулярно при плановом обслуживании - это помогает выявить износ контактов до отказа
• Не используйте реле вне щита - IP20 не защищает от внешней среды
• При замене - отключите питание, чтобы избежать случайного срабатывания при подключении нового реле
