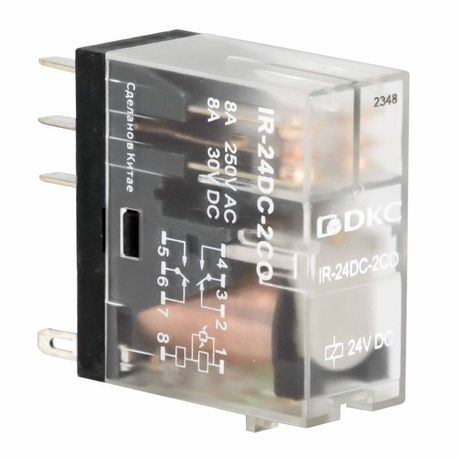

Одиночное реле, 2 перекидных контакта, 24 В DC | IR-24DC-2CO DKC ДКС

Реле одиночное DKC IR-24DC-2CO - компактное устройство для коммутации слаботочных и силовых цепей постоянного тока с напряжением до 24 В и нагрузкой до 8 А. Подходит для автоматизации оборудования, систем управления и промышленной электроники. Устройство оснащено двумя перекидными контактами и светодиодной индикацией состояния.

Назначение и область применения

Реле одиночное DKC IR-24DC-2CO используется для включения и выключения электрических цепей на основе управляющего сигнала 24 В постоянного тока. Применяется в системах автоматизации: управление двигателями, клапанами, световыми индикаторами, конвейерами, станками и другим оборудованием с дискретным управлением. Благодаря штепсельному подключению, легко заменяется и интегрируется в существующие системы.

Технические характеристики

• Номинальный коммутируемый ток: 8 А
• Напряжение катушки: 24 В постоянного тока (DC)
• Полярность питания: фиксированная - требуется соблюдение полярности + и –
• Количество перекидных контактов: 2 (по два контакта на группу - нормально открытый, нормально закрытый и общий)
• Тип контактов: серебро-оловянная окись - обеспечивает надежную коммутацию при высоких токах и снижает риск залипания
• Управление: моностабильное - реле остаётся в состоянии после срабатывания до момента снятия напряжения с катушки
• Подключение: разъемное (штепсельное) - совместимо с стандартными релейными колодками
• Степень защиты IP50: защита от пыли, но не от воды - допускается использование внутри щитов и корпусов
• Индикация: встроенный светодиод показывает наличие напряжения на катушке - горит при включенном состоянии

Совместимость и монтаж

Реле одиночное DKC IR-24DC-2CO предназначено для установки в стандартные релейные колодки с соответствующими контактами. Монтаж осуществляется путём вставки в колодку до характерного щелчка. Перед установкой проверьте соответствие типа колодки - она должна иметь 10-контактное гнездо для реле с двумя перекидными контактами. Не используйте адаптеры или самодельные переходники - это снижает надёжность контактов. Клеммы катушки расположены на боковой стороне реле - подключаются провода сечением до 1,5 мм2.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. Серия релейных модулей DKC прошла внутренние испытания на долговечность и термостойкость. Напряжение 24 В DC относится к безопасному уровню (SELV), что снижает риск поражения электрическим током. Однако при работе с током 8 А необходимо использовать провода и клеммы, рассчитанные на эту нагрузку.

Преимущества

• Штепсельное подключение позволяет менять реле без пайки и демонтажа проводов
• Светодиодная индикация даёт наглядную информацию о состоянии катушки - ускоряет диагностику
• Серебро-оловянная окись контактов повышает срок службы при частых включениях и высоких токах
• Компактные размеры экономят место в распределительных щитах
• Фиксированная полярность исключает случайную неверную сборку при правильном монтаже

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP50 не защищает от брызг и конденсата
• Запрещён монтаж вне герметичных корпусов - пыль может попасть внутрь механизма
• Не рекомендуется для коммутации индуктивных нагрузок выше 8 А - возможна дуга и износ контактов
• Обязательно соблюдать полярность подключения катушки - при обратной полярности реле не сработает
• Не подходит для переменного тока - работает только с постоянным током 24 В

Примеры использования

• Управление пневматическим клапаном через PLC с выходом 24 В DC
• Переключение режима работы станка между двумя скоростями
• Включение аварийной сигнализации при срабатывании датчика
• Контроль включения насоса в системе охлаждения
• Логическое управление несколькими потребителями через один сигнал

Практические советы

• Выбирайте колодку с золотым покрытием контактов - увеличивает срок службы при малых токах управления
• Проверяйте напряжение на катушке перед установкой - даже 10% перенапряжения сокращают срок службы
• При использовании в условиях вибраций - дополнительно фиксируйте колодку в щите
• Светодиод индицирует только питание катушки - он не говорит о состоянии контактов
• Для нагрузок близких к 8 А - используйте реле с запасом по току (например, 10–12 А) для продления срока службы
