Реле интерфейсное ORM 2C 24В DC со светодиодом и тестовой кнопкой ONI - ORM-1-2C-DC24V-L-B IEK

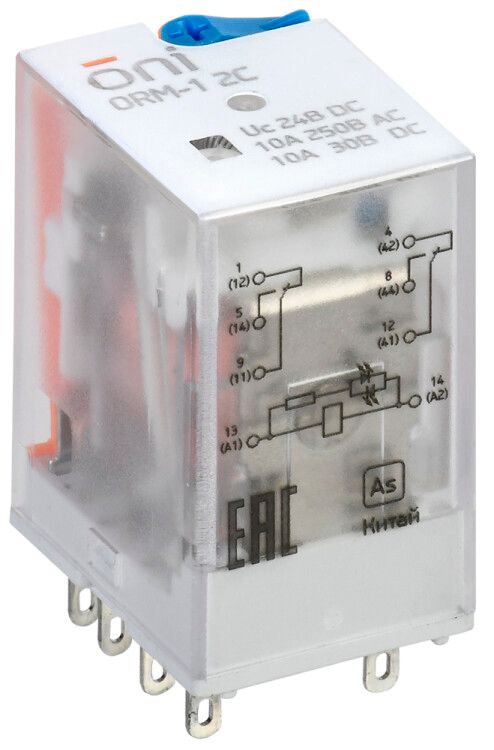

Реле интерфейсное 24 В DC с светодиодом и тестовой кнопкой - компактное устройство от ONI (IEK) с артикулом orm-1-2c-dc24v-l-b, предназначенное для безопасного управления нагрузками через гальваническую развязку. Подходит для систем автоматизации, где требуется надёжная коммутация слаботочных управляющих сигналов на мощные потребители.

Назначение и область применения

Реле интерфейсное 2C 24В DC используется для передачи управляющих сигналов между слаботочными цепями (например, ПЛК, контроллерами) и силовыми цепями (электродвигатели, нагреватели, световые сигнализаторы). Гальваническая развязка защищает чувствительную электронику от помех, скачков напряжения и высоких потенциалов. Применяется в промышленной автоматике, на конвейерах, в системах управления оборудованием, в щитах распределения энергии.

Технические характеристики

• Напряжение питания катушки: 24 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество контактов: 2 переключающих (2C - два одинарных переключающих контакта)
• Тип контактов: нормально разомкнутые (NO), моностабильное состояние
• Индикация состояния: светодиод горит при наличии напряжения на катушке
• Управление: свободная полярность - можно подключать + и − в любом порядке
• Способ монтажа: втычной, с разъёмным (штепсельным) подключением
• Защита корпуса: IP20 - против доступа пальцев и крупных предметов, не защищено от воды и пыли
• Клеммы: съёмные, позволяют легко отсоединить провода без демонтажа реле
• Гарантия: 12 месяцев

Совместимость и монтаж

Реле интерфейсное 2C 24В DC монтируется в DIN-рейку стандартной ширины 35 мм. Устанавливается путём вставки в соответствующий разъём - фиксируется механически. Для подключения управляющей цепи используются клеммы на верхней части устройства; силовые контакты - на нижних. Клеммы съёмные, что позволяет менять провода без вынимания реле из гнезда. Совместимо с большинством стандартных модульных релейных платформ ONI (IEK) и аналогичных решений других производителей.

Безопасность и стандарты

Реле соответствует требованиям безопасности для оборудования низкого напряжения. Защита IP20 исключает случайный доступ к токоведущим частям, но не обеспечивает защиту от влаги и пыли - не применяйте во влажных, запылённых средах без дополнительной защиты. Наличие принудительно управляемых контактов гарантирует, что при отказе катушки контакты остаются в исходном состоянии - повышает безопасность аварийных ситуаций.

Преимущества

• Светодиодная индикация позволяет сразу определить, есть ли питание на катушке - удобно при диагностике
• Тестовая кнопка имитирует срабатывание реле без подачи напряжения - упрощает проверку работоспособности контактов
• Съёмные клеммы снижают время обслуживания и предотвращают повреждение проводов при замене
• Свободная полярность упрощает монтаж - не нужно следить за направлением подключения + и –
• Высокая коммутационная способность (10 А) позволяет управлять значительными нагрузками без внешних контакторов

Ограничения применения

• Не предназначено для работы в условиях повышенной влажности, пыли, агрессивных сред - IP20 недостаточно для таких условий
• Подходит только для постоянного тока 24 В - нельзя использовать с переменным током
• Максимальный ток 10 А - не подходит для управления мощными двигателями выше 2,2–3 кВт без дополнительного контактора
• Не имеет функции задержки времени или многопозиционного переключения - только базовое включение/выключение

Примеры использования

• Управление пускателем электродвигателя от выхода ПЛК с напряжением 24 В DC
• Переключение сигнала тревоги от системы контроля в звуковой или световой оповещатель
• Коммутирование цепей освещения в автоматических системах на заводе
• Интерфейс между слаботочным терморегулятором и нагревательным элементом

Практические советы

• Проверьте соответствие напряжения управления - только 24 В DC. Подача 12 В или 48 В может привести к некорректному срабатыванию или выходу из строя.
• При использовании в пыльных помещениях установите реле внутри закрытой панели с уровнем защиты IP54 и выше.
• Используйте съёмные клеммы для быстрой замены - не откручивайте все провода при замене реле, просто выньте его и вставьте новое.
• Тестовая кнопка работает даже без питания - используйте её для проверки целостности цепи нагрузки до ввода в работу.
• Обязательно учтите посадочные размеры - совместимо с типовыми разъёмами ONI (IEK); при замене на другое реле проверьте совпадение контактов и шага.
