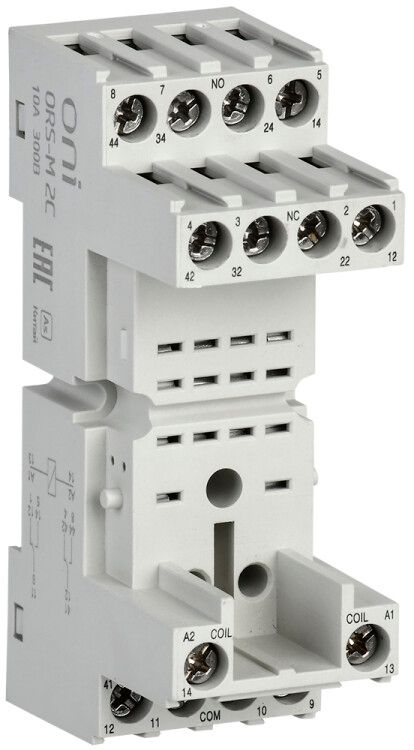

Розетка для реле ORS-M ORM 2C, 8 пинов, 300 В ONI ORS-M-1-2-G

Розетка для реле ORM 2C ONI - это компактный элемент для быстрого подключения и замены реле серии ORM 2C на DIN-рейке. Артикул ors-m-1-2-g обеспечивает надёжный контакт при работе в сетях до 300 В, применяется в автоматических системах управления и распределительных щитах.

Назначение и область применения

Розетка для реле ORM 2C ONI служит для фиксированного крепления и электрического подключения реле типа ORM 2C. Она позволяет легко менять реле без перепайки проводов - достаточно вынуть старый модуль и вставить новый. Подходит для установки в шкафах управления, на производстве, в системах автоматизации, где требуется частая замена или диагностика реле.

Технические характеристики

• Тип изделия: розетка для реле
• Количество контактов: 8
• Максимальное рабочее напряжение: 300 В
• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип подключения: винтовые зажимы
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Розетка for реле ORM 2C ONI совместима исключительно с реле серии ORM 2C. Установка выполняется на стандартную DIN-рейку шириной 35 мм - защёлкивающаяся фиксация обеспечивает прочное положение без дополнительных креплений. Для подключения используйте винтовые зажимы: затягивайте провода равномерно, избегая перегибов жил. Перед вставкой реле проверьте, чтобы все контакты были чистыми и не деформированными.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам для контрольной аппаратуры. Напряжение 300 В допускает применение в цепях переменного тока до 50 Гц. Материал корпуса - самозатухающий термопластик, обеспечивающий безопасную работу при температуре окружающей среды от -25C до +60C.

Преимущества

• Ускоряет обслуживание: замена реле занимает несколько секунд
• Защищает контакты от окисления: металлические части внутри розетки покрыты антикоррозийным слоем
• Стандартная форма: совпадает с габаритами других розеток на DIN-рейке, что упрощает сборку шкафа
• Чёткая маркировка контактов: номера выводов видны даже при установленном реле

Ограничения применения

• Не подходит для реле других серий - только ORM 2C
• Не предназначен для работы в условиях постоянной вибрации без дополнительной фиксации
• Запрещено использовать при напряжении выше 300 В - возможен пробой изоляции
• Не рассчитана на внешнюю установку: отсутствует защита IP, работает только в закрытых щитах

Примеры использования

• Автоматические линии на заводе: розетка for реле ORM 2C ONI используется в цепях управления двигателями
• Щиты освещения: переключение групп светильников через реле с быстрой заменой
• Системы теплоснабжения: управление насосами и клапанами с помощью реле ORM 2C

Практические советы

• Перед монтажом убедитесь, что DIN-рейка плотно закреплена - люфт вызывает искрение контактов
• При подключении проводов используйте наконечники: они предотвращают ослабление контакта после многократных замен
• Не забудьте отключить питание перед заменой реле - даже при выключенном устройстве на контактах может сохраняться потенциал
• Артикул ors-m-1-2-g имеет одинаковый форм-фактор у всех производителей, поэтому можно использовать аналоги, если они точно соответствуют габаритам ORM 2C
