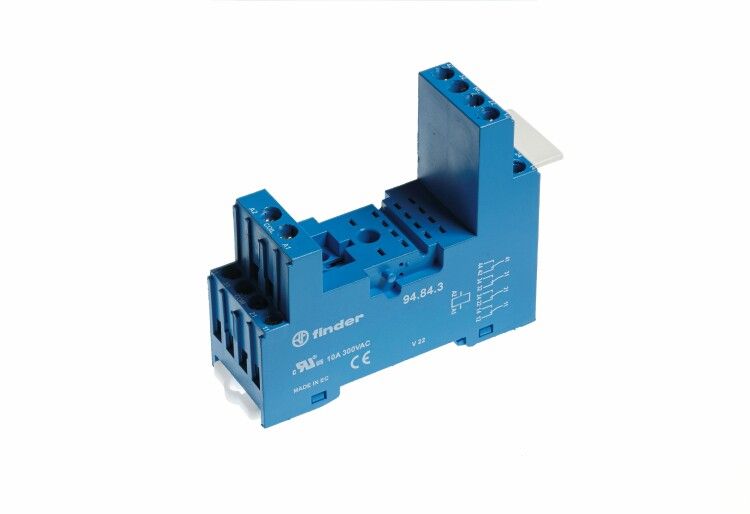

Розетка с винтовыми клеммами (с зажимной клетью) для реле 55.32, 55.34, таймера 85.02, 85.04, применяются модули 99.80, в комплекте металлическая клипса 094.71, версия: синий цвет - 94.84.2SMA FINDER

Розетка с винтовыми клеммами Finder 94.84.2sma предназначена для быстрого и надёжного подключения реле 55.32, 55.34 и таймеров 85.02, 85.04 на DIN-рейке. Она обеспечивает устойчивый контакт через зажимную клеть, снижает риск ослабления соединений и подходит для промышленных автоматизированных систем.

Назначение и область применения

Розетка с винтовыми клеммами Finder 94.84.2sma используется для установки модульных устройств - реле и таймеров - в распределительных щитах. Применяется там, где требуется частая замена или обслуживание коммуникационных элементов: в системах управления станками, конвейерами, HVAC, автоматических линиях. Поддерживает работу с модулями 99.80, что делает её универсальной для серийных решений.

Технические характеристики

• Тип подключения: винтовые клеммы с зажимной клетью - обеспечивают плотный контакт без повреждения жил
• Номинальный ток: 10 А - подходит для нагрузок до 2,2 кВт при 220 В
• Напряжение: 220–250 В переменного тока
• Количество контактов: 4 - позволяет подключить два двухполюсных устройства или один четырёхполюсный
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и воды
• Материал корпуса: самозатухающий пластик - устойчив к перегреву и механическим воздействиям
• Диапазон температур: от –40 C до +70 C - работает в холодных цехах и нагретых помещениях
• Климатическое исполнение: УХЛ4 - рассчитана на умеренный и холодный климат с повышенной влажностью
• Монтаж: на DIN-рейку 35 мм - совместима со стандартными шинами
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует требованиям безопасности для электромагнитных реле

Совместимость и монтаж

Розетка с винтовыми клеммами Finder 94.84.2sma совместима исключительно с моделями реле 55.32, 55.34 и таймерами 85.02, 85.04. Также поддерживает установку модулей 99.80. Монтаж осуществляется путём фиксации на DIN-рейке с помощью защёлки - достаточно приложить усилие до характерного щелчка. Для подключения провода используйте винты на клеммах: затягивать следует равномерно, чтобы избежать деформации зажимной клети. Не допускается использование многожильных проводов без наконечников - они могут выйти из клети при вибрациях.

Безопасность и стандарты

Изделие соответствует европейским нормам EN 61810-1/2/7, которые регламентируют безопасность электромагнитных реле и их комплектующих. Класс защиты IP20 гарантирует, что внутренние части недоступны для случайного прикосновения. Самозатухающий материал корпуса предотвращает распространение пламени при перегрузках. Наличие зажимной клети снижает риск возникновения тепловых точек из-за плохого контакта.

Преимущества

• Зажимная клеть вместо обычных винтов - уменьшает время монтажа и повышает надёжность соединения
• Чёткая маркировка контактов - упрощает диагностику и замену
• Фиксация на DIN-рейке - позволяет легко менять модули без демонтажа всей системы
• Высокая термостойкость - сохраняет работоспособность даже при колебаниях температуры
• Совместимость с несколькими типами устройств - экономит место и запчасти в щите

Ограничения применения

• Не предназначен для работы во внешних условиях - IP20 не защищает от влаги и пыли
• Подходит только для определённых моделей реле и таймеров - нельзя использовать с другими типами модулей
• Не рекомендуется для высокочастотных импульсных нагрузок - предназначена для постоянного и переменного тока 50/60 Гц
• Не поддерживает одновременную установку более чем одного устройства на одну розетку - каждый модуль требует свою собственную розетку

Примеры использования

• Автоматизация производства: реле 55.34 с розеткой 94.84.2sma в щите управления конвейера
• Системы отопления: таймер 85.02 для программирования режимов работы котла
• Оборудование для пищевой промышленности: управление насосами и клапанами в чистых зонах
• Жилищно-коммунальные объекты: релейные схемы в этажных щитах с частой заменой модулей

Практические советы

• Перед установкой проверьте, что провод имеет подходящую площадь сечения - обычно 0,2–2,5 мм2
• Используйте наконечники для многожильных проводов - это предотвратит выпадение жил из зажимной клети
• Не затягивайте винты слишком сильно - можно повредить пластиковую клетку
• При замене реле всегда отключайте питание - даже при отключенном устройстве возможен потенциал на входных клеммах
• Для удобства обслуживания оставляйте свободное место вокруг розетки - она должна легко извлекаться из рейки
