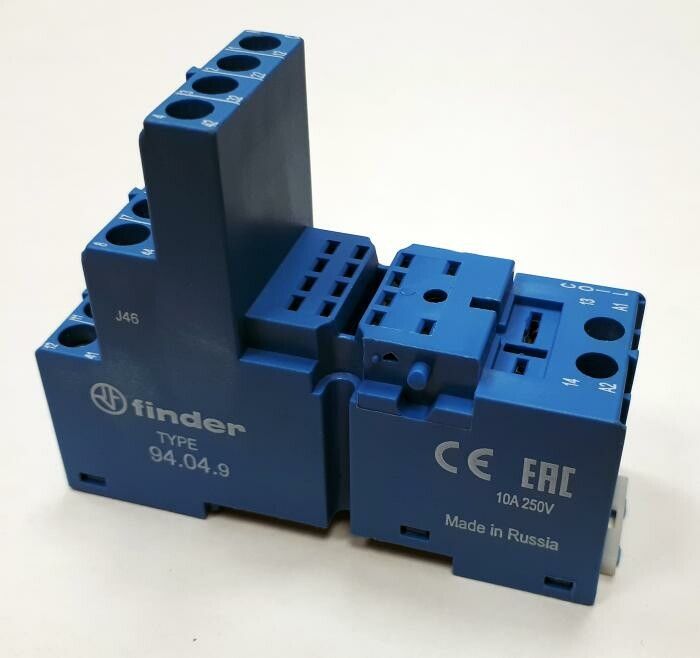

Розетка с винтовыми клеммами (с зажимной клетью) для реле 55.32, 55.34, таймера 85.02, 85.04, применяются модули 86.00, 99.02, в комплекте пластиковая клипса 094.91.3, версия: синий цвет, сделано России - 94.04.9SPA FINDER 94049SPA

Розетка с винтовыми клеммами Finder 94.04.9spa предназначена для быстрого и надёжного подключения устройств на DIN-рейку - реле, таймеров и модулей управления. Она обеспечивает прочное электрическое соединение через зажимную клеть и совместима с популярными сериями 55.32, 55.34, 85.02, 85.04, 86.00 и 99.02.

Назначение и область применения

Розетка с винтовыми клеммами Finder 94.04.9spa используется для удобного подключения и замены коммутационных устройств на DIN-рейке. Подходит для сборки панелей управления в промышленном оборудовании, системах автоматизации, конвейерах, насосных станциях и других объектах, где требуется частая замена модулей без перепайки проводов.

Технические характеристики

• Тип подключения: винтовые клеммы с зажимной клетью - обеспечивают плотный контакт без повреждения жил
• Количество контактов: 14 - позволяет подключить все выводы реле и таймеров соответствующих серий
• Номинальное напряжение: 220–250 В переменного тока
• Коммутируемый ток: 10 А при AC-1 - рассчитана на нагрузки до 10 А, включая активные и слабоиндуктивные цепи
• Степень защиты: IP20 - защищает от доступа пальцев и предметов более 12 мм, не предназначена для уличного или влажного использования
• Материал корпуса: самозагасающий пластик - устойчив к нагреву и механическим воздействиям
• Климатическое исполнение: УХЛ4 - работает при температурах от –40 C до +70 C, подходит для холодных помещений и теплых цехов
• Модульное исполнение: да - занимает один модуль (17,5 мм) на DIN-рейке
• Цвет: синий - визуально отличается от других розеток, упрощает идентификацию
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствие европейским требованиям безопасности для реле и их баз

Совместимость и монтаж

Розетка с винтовыми клеммами Finder 94.04.9spa совместима с реле серий 55.32 и 55.34, таймерами 85.02 и 85.04, а также модулями 86.00 и 99.02. Монтаж осуществляется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Клик-фиксация обеспечивает фиксацию без дополнительных креплений. Для установки просто вставьте розетку в рейку до щелчка. После этого вставьте нужное устройство сверху - оно само зафиксируется в контактах.

Безопасность и стандарты

Розетка с винтовыми клеммами Finder 94.04.9spa соответствует международным стандартам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность коммутационных устройств. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолированному корпусу и расположению клемм внутри. Наличие зажимной клети снижает риск ослабления контакта при вибрации.

Преимущества

• Зажимная клеть вместо обычных винтов - позволяет легко и быстро затянуть многожильные и одножильные провода без предварительной опрессовки
• Функциональное расширение возможно - можно использовать с дополнительными переходниками или сигнализирующими элементами
• Синяя клипса в комплекте - упрощает визуальное различение типов подключаемых устройств на панели
• Высокая долговечность контактов - материал клемм устойчив к окислению и термическим циклам
• Обратная совместимость - поддерживает старые модели реле и таймеров, что важно при реконструкции оборудования

Ограничения применения

• Не предназначен для работы во влажных средах или на улице - степень защиты IP20 не допускает попадание воды или пыли
• Не рассчитана на ток выше 10 А - использование с мощными нагрузками (например, двигателями >2,2 кВт) требует проверки согласования с другими элементами цепи
• Подходит только для устройств указанных серий - несовместима с реле других производителей или новых форматов без адаптеров
• Не следует применять в условиях постоянных ударных нагрузок - хотя корпус прочный, длительная вибрация может ослабить контакт

Примеры использования

• Автоматизация производства: замена реле 55.34 на линии конвейера без демонтажа всей панели
• Системы отопления: подключение таймера 85.02 для управления насосами в котельной
• Энергоэффективные решения: быстрая замена модуля 99.02 при диагностике отказа в распределительном шкафу
• Агрегаты с частой профилактикой: розетка позволяет менять устройства за минуту, минимизируя простои

Практические советы

• Перед подключением обязательно отключите питание - даже при малом токе есть риск поражения при работе под напряжением
• Используйте провода сечением 0,2–2,5 мм2 - слишком толстые жилы не войдут в клемму, слишком тонкие могут выскочить при затяжке
• Проверяйте затяжку винтов после первого включения - первичная деформация провода может вызвать ослабление контакта
• При использовании нескольких розеток одного типа - используйте синюю клипсу как маркер для одной группы устройств (например, управление насосами)
• Не применяйте смазку или антикоррозийные составы на контакты - они нарушают проводимость и могут вызвать перегрев
